KVT-Fastening FastSetM10 Bedienungsanleitung Seite 80

FR Manuel
d'Instructions

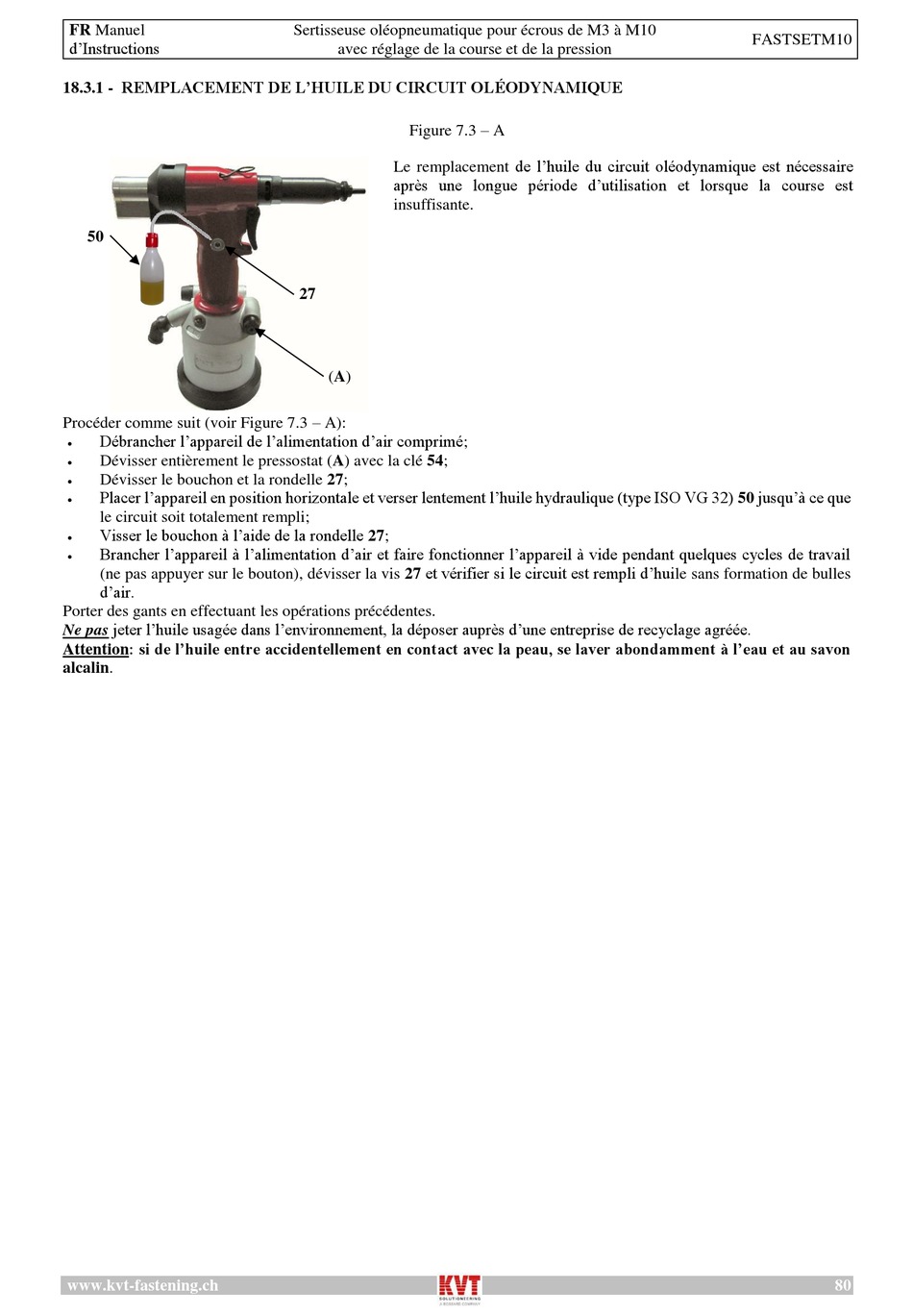

18.3.1 - REMPLACEMENT DE L'HUILE DU CIRCUIT OLÉODYNAMIQUE
50
Procéder comme suit (voir Figure 7.3 – A):
Débrancher l'appareil de l'alimentation d'air comprimé;

Dévisser entièrement le pressostat (A) avec la clé 54;

Dévisser le bouchon et la rondelle 27;

Placer l'appareil en position horizontale et verser lentement l'huile hydraulique (type ISO VG 32) 50 jusqu'à ce que

le circuit soit totalement rempli;
Visser le bouchon à l'aide de la rondelle 27;

Brancher l'appareil à l'alimentation d'air et faire fonctionner l'appareil à vide pendant quelques cycles de travail

(ne pas appuyer sur le bouton), dévisser la vis 27 et vérifier si le circuit est rempli d'huile sans formation de bulles
d'air.
Porter des gants en effectuant les opérations précédentes.
Ne pas jeter l'huile usagée dans l'environnement, la déposer auprès d'une entreprise de recyclage agréée.
Attention: si de l'huile entre accidentellement en contact avec la peau, se laver abondamment à l'eau et au savon
alcalin.
www.kvt-fastening.ch
Sertisseuse oléopneumatique pour écrous de M3 à M10
avec réglage de la course et de la pression
Figure 7.3 – A
Le remplacement de l'huile du circuit oléodynamique est nécessaire
après une longue période d'utilisation et lorsque la course est
insuffisante.
27
(A)
FASTSETM10
80
