FR Manuel
d'Instructions

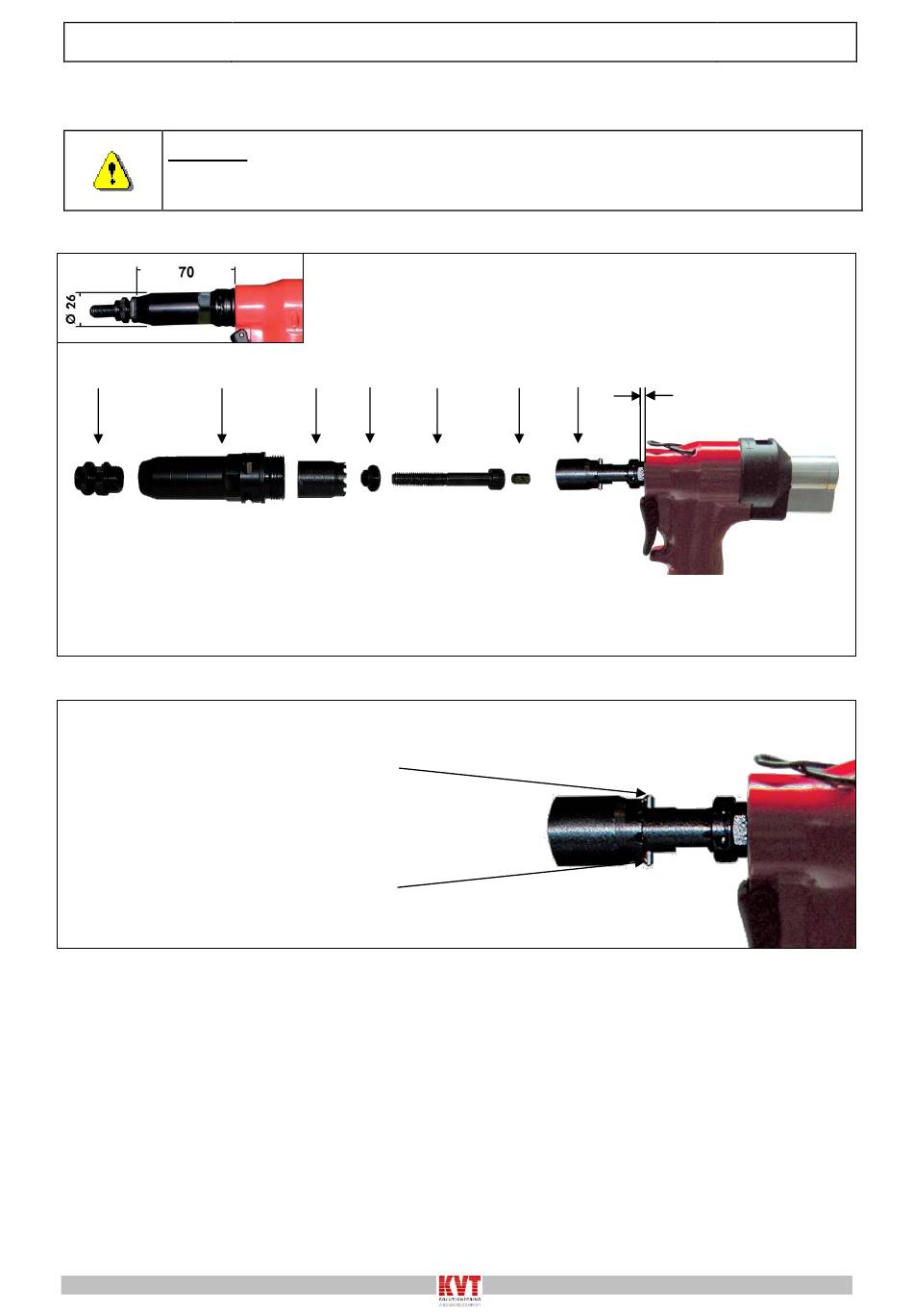

17.3 - PRÉPARATION DE L'APPAREIL ET CHANGEMENT DE VIS
Attention:
Débrancher l'alimentation d'air avant la préparation de l'appareil et les changements de
vis.
P 2
5
6
Pour le changement de format, effectuer les opérations suivantes:
Dévisser la bague 1 fixée sur l'appareil. Insérer le raccord 2. Insérer la vis 3. Insérer le réducteur de pas de vis 4.
Visser la bague 1 de manière à ce que la vis (ou le tirant) oscille et en cherchant le positionnement le mieux adapté
(voir bague dentée). Visser 5 et 6.
POUR DÉVISSER LA BAGUE RAPIDE PORTE KIT
Tenir l'axe des deux mains en le
tirant vers vers l'intérieur et dévisser
simultanément la bague.
www.kvt-fastening.ch
Sertisseuse oléopneumatique pour écrous de M3 à M10
avec réglage de la course et de la pression
Figure 6.2 – A
1
4
3
Figure 6.2 – B
Laisser un espace de 1,5
mm entre le point de
contact et le contre-écrou
pour le vissage du moteur
1
2
FASTSETM10
75
