6.3 - VORBEREITUNG DES GERÄTS UND SCHRAUBENWECHSEL
Achtung!
Die Vorbereitung des Geräts und der Schraubenwechsel müssen am Gerät mit getrennter
Druckluftversorgung durchgeführt werden.
G 2
5
6

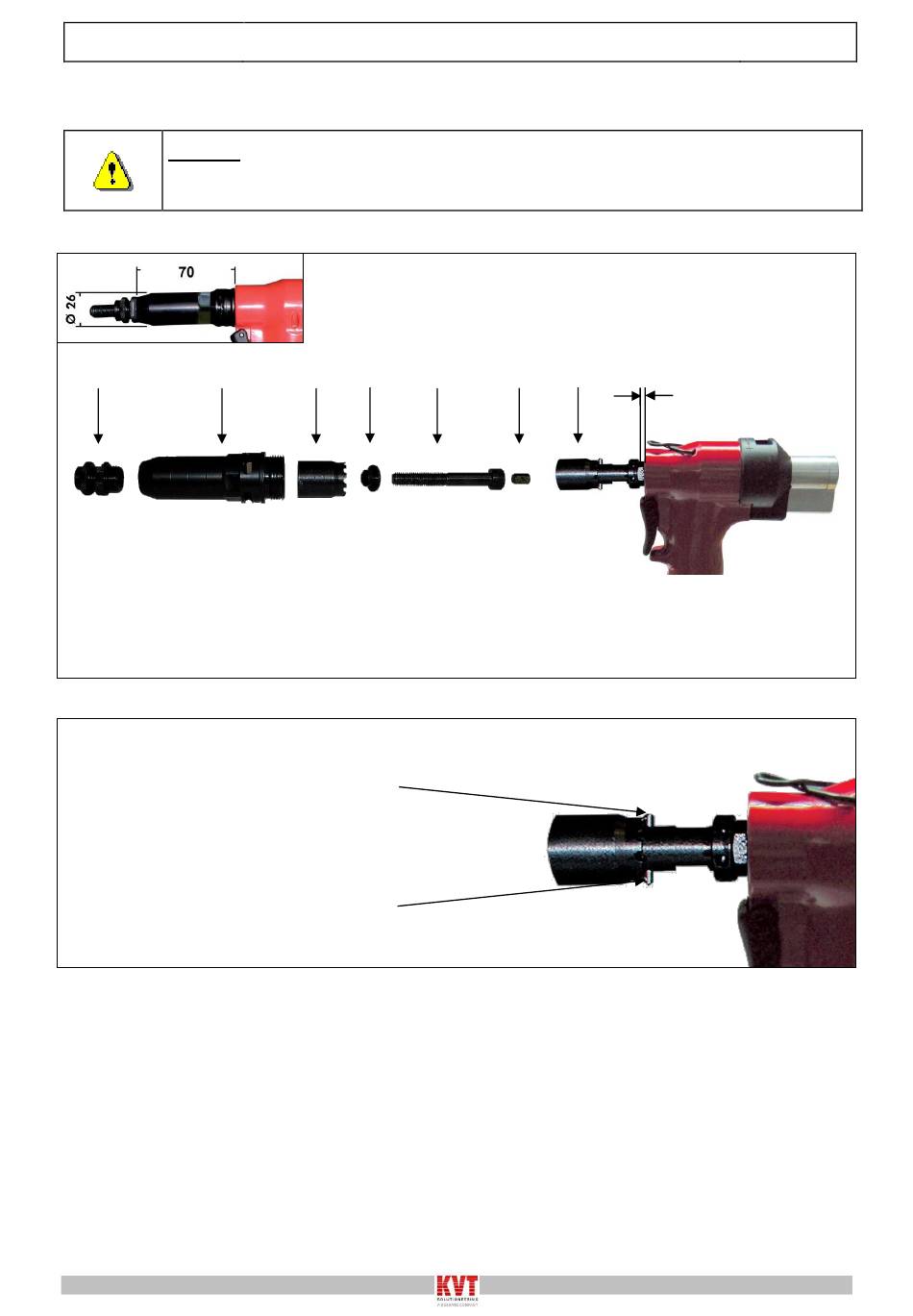

Für den Formatwechsel wie folgt vorgehen:
Die Ringschrauben 1 vom Gerät abschrauben. Den Einsatz 2 einsetzen. Die Schraube 3 einsetzen. Die
Schraubenreduzierung 4 einsetzen. Die Ringschrauben 1 anziehen und dabei beachten, dass die Schraube oder
Ziehschraube schwingen muss. Den am besten geeigneten Sitz ermitteln (siehe gezahnte Ringschraube). Die Teile
5 und 6 aufschrauben.
ABSCHRAUBEN DER RINGSCHRAUBE VOM SCHNELLWECHSELSYSTEM
Den kleinen Stift mit zwei Fingern
zusammendrücken, um ihn nach
innen zu schieben, und gleichzeitig
die Ringschraube abschrauben.
www.kvt-fastening.ch
Hydropneumatisches Nietgerät für Nietmuttern M3 bis M10
mit Kraftsteuerung und Wegsteuerung
Abbildung 6.2 – A
1
4 3
Abbildung 6.2 – B
Zwischen der dem
Kolbenende und der
Gegenmutter muss ein
Spalt von 1,5 mm für das
Drehen vom Motor
1
2
gelassen werden.
