Dimensioni

92
69
11,5

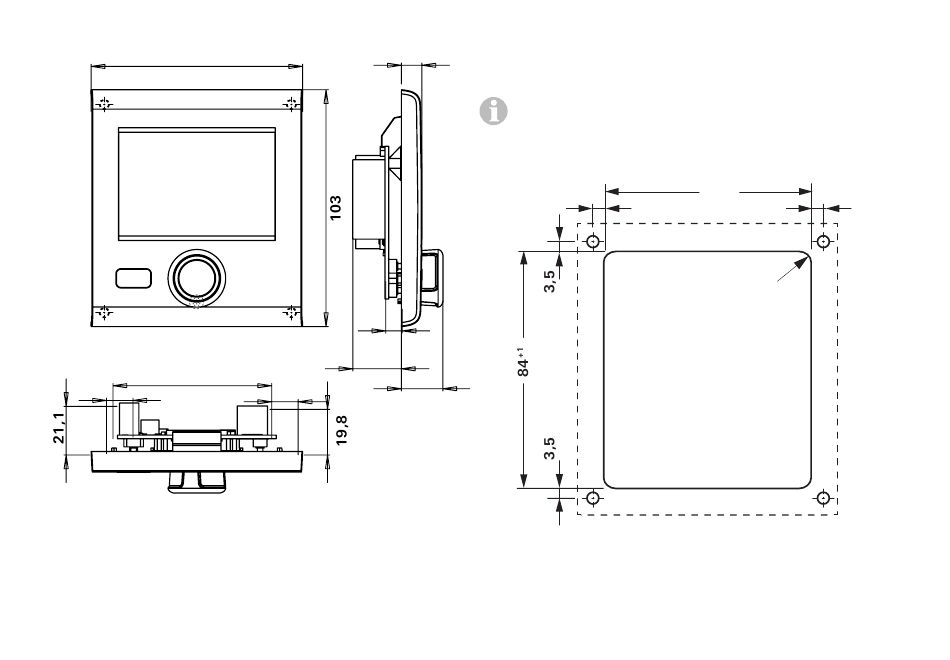

Fig. 1 – Tutte le dimensioni sono espresse in mm. Figura non
in scala
16 IT
9
7
22
11,5
18

Scelta della posizione

Installare l'unità di comando Truma CP plus in un punto pro-
tetto dall'umidità e dal bagnato.
Per una leggibilità ottimale dei simboli, montare l'unità di
comando Truma CP plus all'altezza degli occhi.
– Realizzare l'apertura di montaggio.
3,5
Fig. 2 – Tutte le dimensioni sono espresse in mm. Figura non
in scala
73
+1
3,5
3±1
