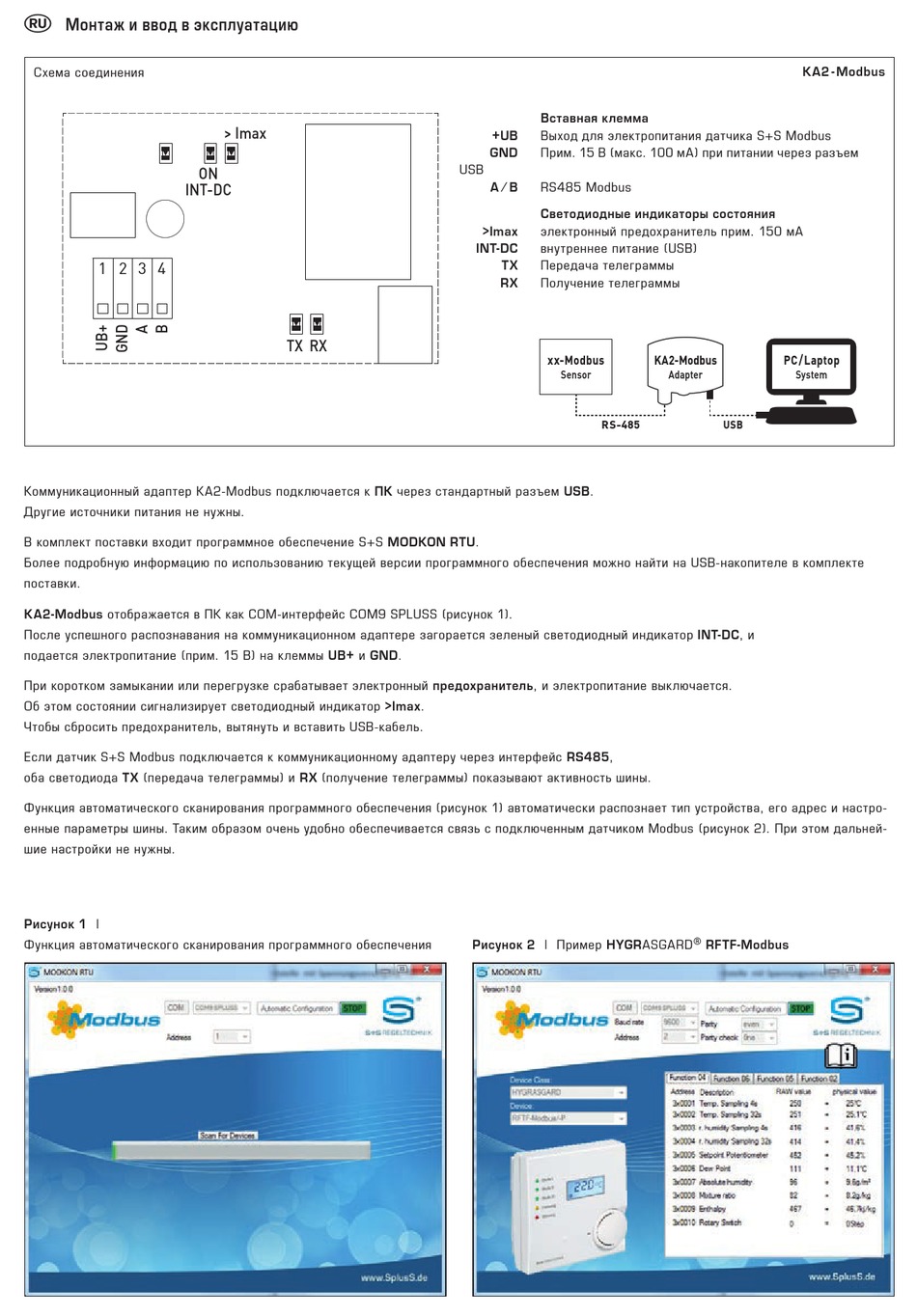

Монтаж и ввод в эксплуатацию
Схема соединения
INT-DC
1 2 3 4
Коммуникационный адаптер KA2-Modbus подключается к ПК через стандартный разъем USB.
Другие источники питания не нужны.
В комплект поставки входит программное обеспечение S+S MODKON RTU.
Более подробную информацию по использованию текущей версии программного обеспечения можно найти на USB-накопителе в комплекте
поставки.
KA2-Modbus отображается в ПК как COM-интерфейс COM9 SPLUSS (рисунок 1).
После успешного распознавания на коммуникационном адаптере загорается зеленый светодиодный индикатор INT-DC, и
подается электропитание (прим. 15 В) на клеммы UB+ и GND.
При коротком замыкании или перегрузке срабатывает электронный предохранитель, и электропитание выключается.
Об этом состоянии сигнализирует светодиодный индикатор >Imax.
Чтобы сбросить предохранитель, вытянуть и вставить USB-кабель.
Если датчик S+S Modbus подключается к коммуникационному адаптеру через интерфейс RS485,
оба светодиода TX (передача телеграммы) и RX (получение телеграммы) показывают активность шины.
Функция автоматического сканирования программного обеспечения (рисунок 1) автоматически распознает тип устройства, его адрес и настро-
енные параметры шины. Таким образом очень удобно обеспечивается связь с подключенным датчиком Modbus (рисунок 2). При этом дальней-
шие настройки не нужны.
Рисунок 1 |
Функция автоматического сканирования программного обеспечения
> Imax
ON
TX RX
Вставная клемма
+UB Выход для электропитания датчика S+S Modbus
GND Прим. 15 В (макс. 100 мА) при питании через разъем
USB
A ⁄ B RS485 Modbus
Светодиодные индикаторы состояния
>Imax электронный предохранитель прим. 150 мА
INT-DC внутреннее питание (USB)
TX Передача телеграммы
RX Получение телеграммы
xx-Modbus
Sensor
RS-485
Рисунок 2 | Пример HYGRASGARD
KA2 - Modbus
KA2-Modbus PC/Laptop
Adapter System
USB
® RFTF-Modbus
