D

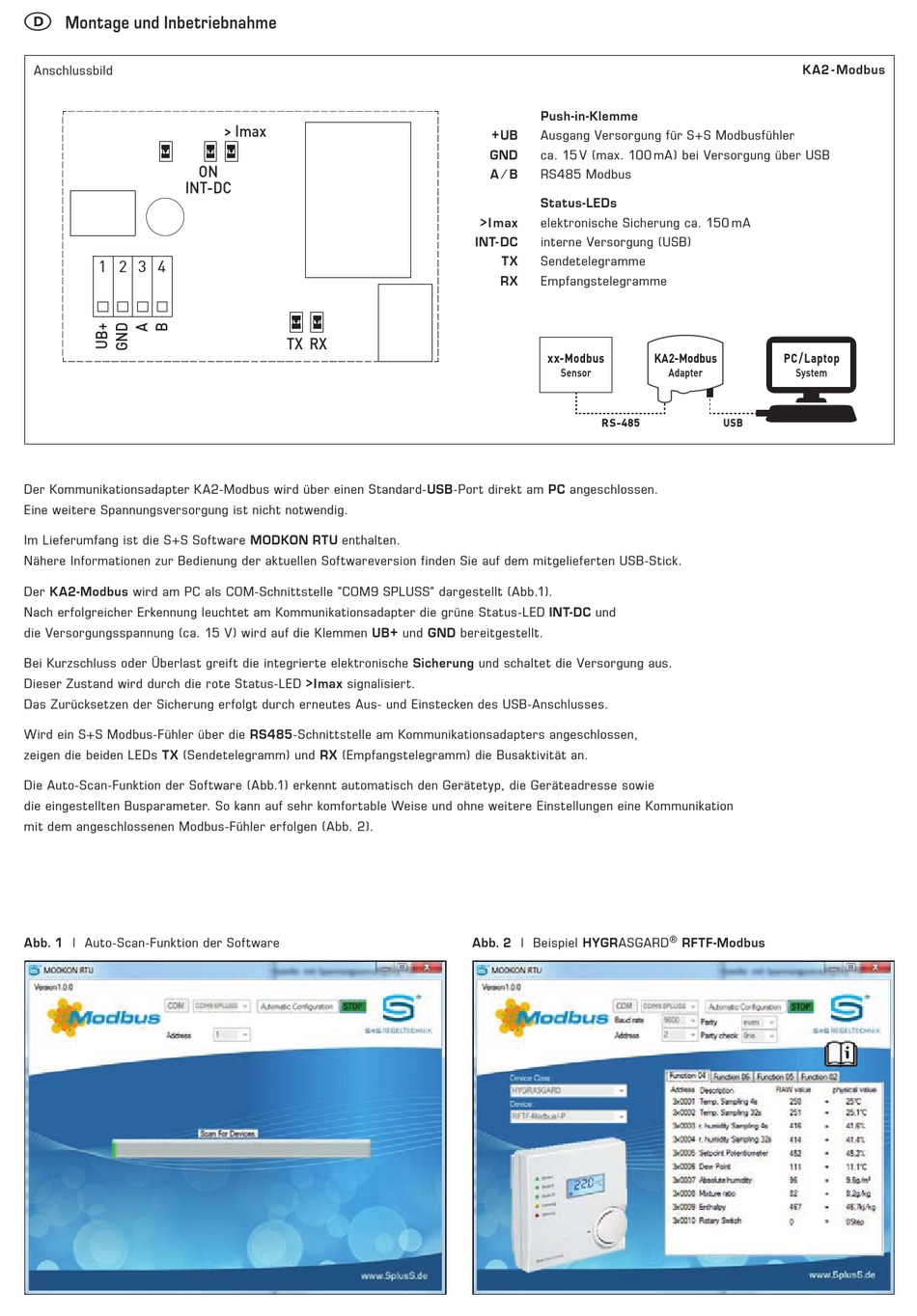

Montage und Inbetriebnahme
Anschlussbild
INT-DC
1 2 3 4
Der Kommunikationsadapter KA2-Modbus wird über einen Standard-USB-Port direkt am PC angeschlossen.
Eine weitere Spannungs versorgung ist nicht notwendig.
Im Lieferumfang ist die S+S Software MODKON RTU enthalten.
Nähere Informationen zur Bedienung der aktuellen Softwareversion finden Sie auf dem mitgelieferten USB-Stick.
Der KA2-Modbus wird am PC als COM-Schnittstelle "COM9 SPLUSS" dargestellt (Abb.1).
Nach erfolgreicher Erkennung leuchtet am Kommunikationsadapter die grüne Status-LED INT-DC und
die Versorgungsspannung (ca. 15 V) wird auf die Klemmen UB+ und GND bereitgestellt.
Bei Kurzschluss oder Überlast greift die integrierte elektronische Sicherung und schaltet die Versorgung aus.
Dieser Zustand wird durch die rote Status-LED >Imax signalisiert.
Das Zurücksetzen der Sicherung erfolgt durch erneutes Aus- und Einstecken des USB-Anschlusses.
Wird ein S+S Modbus-Fühler über die RS485-Schnittstelle am Kommunikationsadapters angeschlossen,
zeigen die beiden LEDs TX (Sendetelegramm) und RX (Empfangstelegramm) die Busaktivität an.
Die Auto-Scan-Funktion der Software (Abb.1) erkennt automatisch den Gerätetyp, die Geräteadresse sowie
die eingestellten Busparameter. So kann auf sehr komfortable Weise und ohne weitere Einstellungen eine Kommunikation
mit dem angeschlossenen Modbus-Fühler erfolgen (Abb. 2).
Abb. 1 | Auto-Scan-Funktion der Software
> Imax
ON
TX RX
Push-in-Klemme
+UB Ausgang Versorgung für S+S Modbusfühler
GND ca. 15 V (max. 100 mA) bei Versorgung über USB
A ⁄ B RS485 Modbus
Status-LEDs
>I max elektronische Sicherung ca. 150 mA
INT- DC
interne Versorgung (USB)
TX
Sendetelegramme
RX Empfangstelegramme
xx-Modbus
Sensor
RS-485
Abb. 2 | Beispiel HYGRASGARD
KA2 - Modbus
KA2-Modbus PC/Laptop
Adapter System
USB
® RFTF-Modbus
