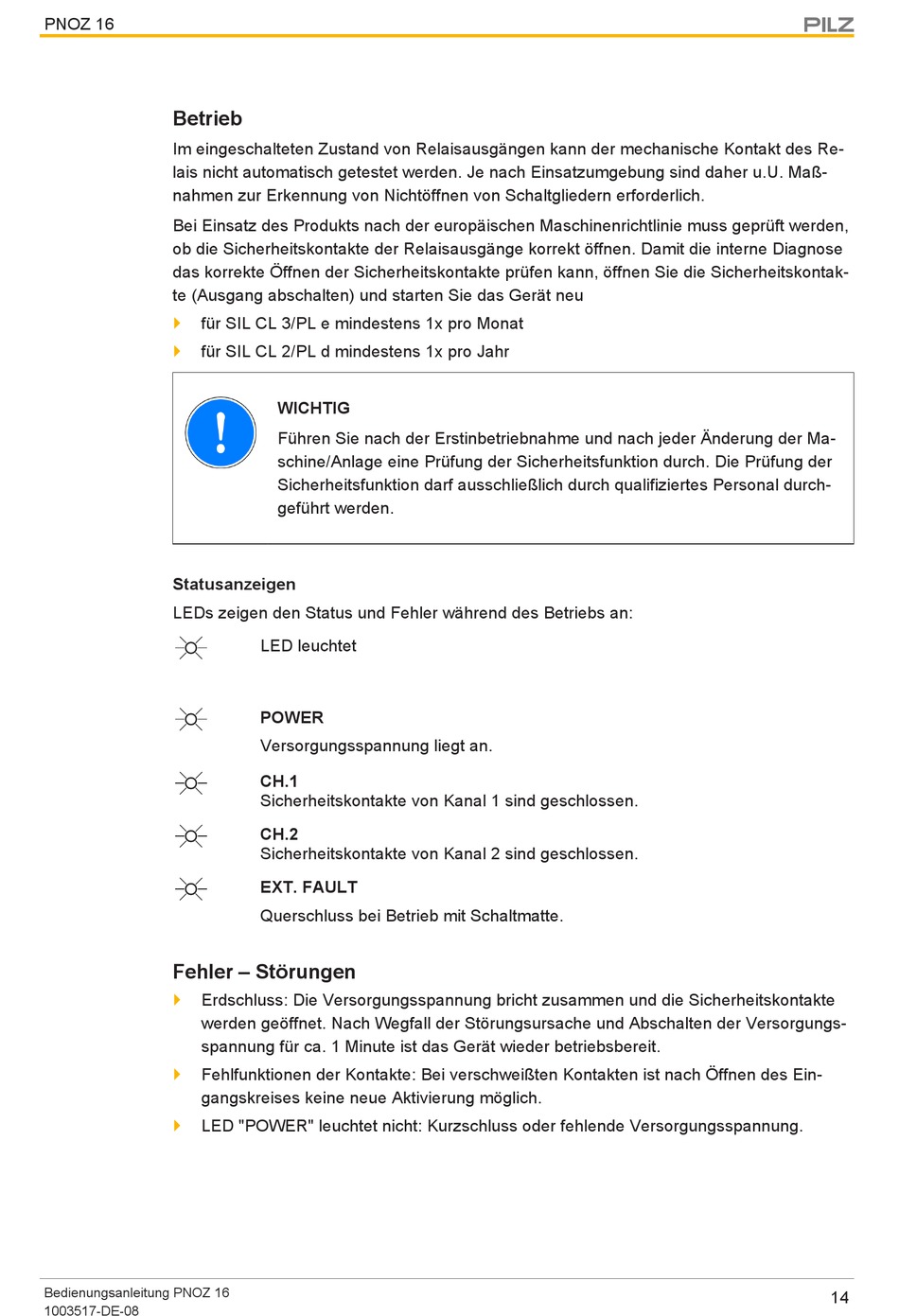

PNOZ 16

Betrieb

Im eingeschalteten Zustand von Relaisausgängen kann der mechanische Kontakt des Re-
lais nicht automatisch getestet werden. Je nach Einsatzumgebung sind daher u.U. Maß-
nahmen zur Erkennung von Nichtöffnen von Schaltgliedern erforderlich.
Bei Einsatz des Produkts nach der europäischen Maschinenrichtlinie muss geprüft werden,
ob die Sicherheitskontakte der Relaisausgänge korrekt öffnen. Damit die interne Diagnose
das korrekte Öffnen der Sicherheitskontakte prüfen kann, öffnen Sie die Sicherheitskontak-
te (Ausgang abschalten) und starten Sie das Gerät neu
}
für SIL CL 3/PL e mindestens 1x pro Monat
} für SIL CL 2/PL d mindestens 1x pro Jahr

Statusanzeigen

LEDs zeigen den Status und Fehler während des Betriebs an:
Fehler – Störungen
}
Erdschluss: Die Versorgungsspannung bricht zusammen und die Sicherheitskontakte
werden geöffnet. Nach Wegfall der Störungsursache und Abschalten der Versorgungs-
spannung für ca. 1 Minute ist das Gerät wieder betriebsbereit.
}
Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein-
gangskreises keine neue Aktivierung möglich.
}
LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung.
Bedienungsanleitung PNOZ 16
1003517-DE-08
WICHTIG
Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma-
schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der
Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch-
geführt werden.
LED leuchtet
POWER
Versorgungsspannung liegt an.
CH.1
Sicherheitskontakte von Kanal 1 sind geschlossen.
CH.2
Sicherheitskontakte von Kanal 2 sind geschlossen.
EXT. FAULT
Querschluss bei Betrieb mit Schaltmatte.
14
