HUCK Seiltechnik Spider Montageanleitung
Seilnetzpyramide
Verwandte Anleitungen für HUCK Seiltechnik Spider
Inhaltszusammenfassung für HUCK Seiltechnik Spider
-

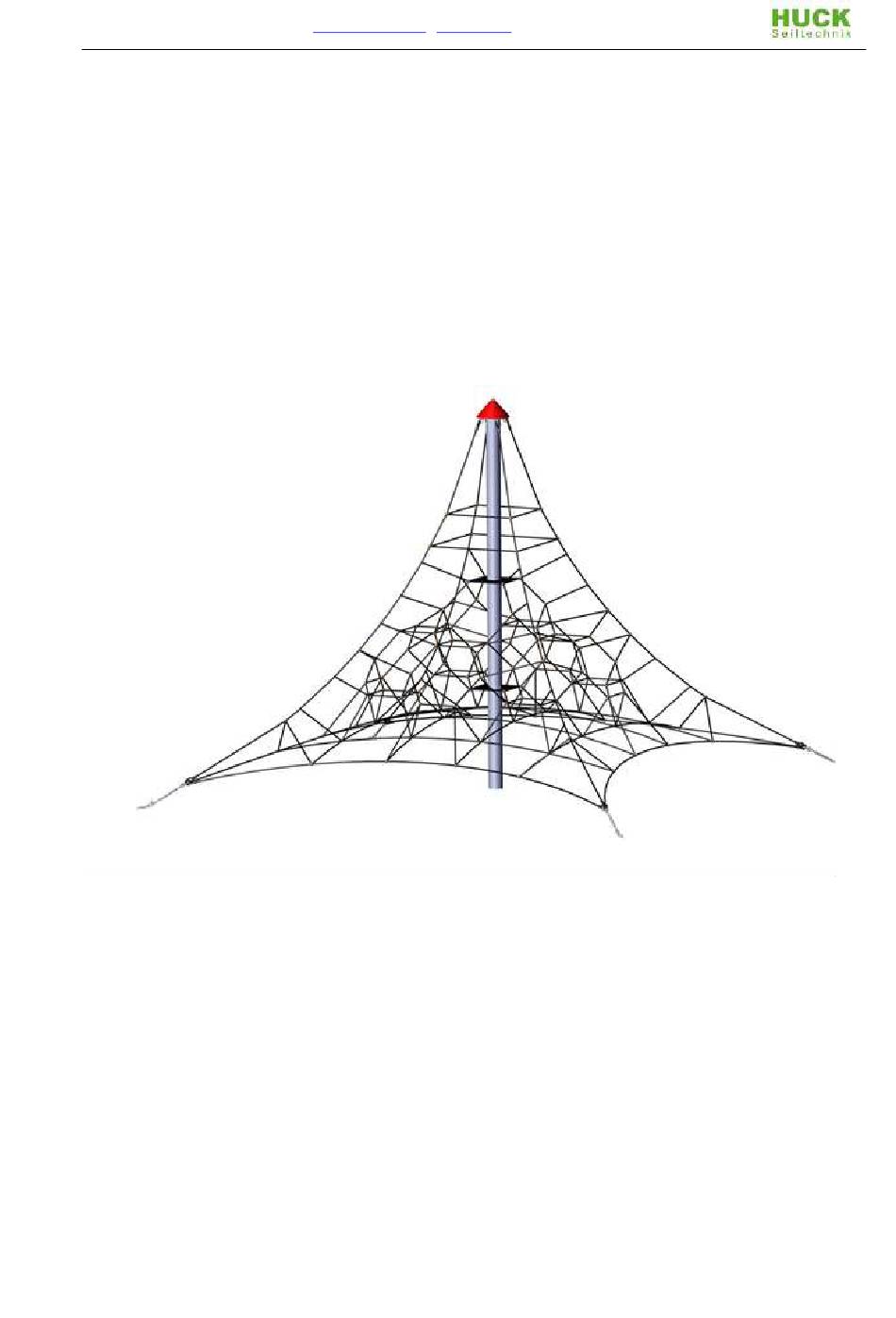

Seite 1: A Montageanleitung Seilnetzpyramide "Spider" Art. Nr.5000-4-4
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Montageanleitung Seilnetzpyramide "Spider" Art. Nr.5000-4-4 Betreiber: _________________________________________________________ Standort: _________________________________________________________... - Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Revisionshistorie Revision 0 – 2013-10-24 Erste freigegebene Version Montageanleitung Revision 8– 2019-11-08 Stückliste überarbeitet+Ansichten PR/JF Alle Rechte vorbehalten © Copyright 2013 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\5000-4-4\Spider_5000_4_4__ST_B_L_1_GER.doc...
-
Seite 3: Inhaltsverzeichnis
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Bitte beachten Sie die Erklärungen und Abkürzungen und Hinweise. Bei Rückfragen kontaktieren Sie bitte den Hersteller. Inhaltsverzeichnis Montageanleitung Seilnetzpyramide "Spider" Art. Nr.5000-4-4 ......... 1 Einleitung Installation ....................4 Datenblatt: Spider Art.-Nr. 5000-4-4 ................5 Lieferumfang, Stückliste mit Teilenummern ............... -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien nur durch sachkundige Personen der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungsteile gemäß... -
Seite 5: Datenblatt: Spider Art.-Nr. 5000-4-4
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Datenblatt: Spider Art.-Nr. 5000-4-4 1. Geräteraum: 6,00 m x 6,00 m Mindestraum: 7,80 m x 7,80 m Montageraum: 9,25 m x 9,25 m (größer als Mindestraum!) 2. Gerätehöhe: 4,13 m 3. - Seite 6 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhaltenden Abmessun- gen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen und für den Käufer zumutbar sind, behalten wir uns vor.
-
Seite 7: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Lieferumfang, Stückliste mit Teilenummern 3.1. in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Stück- Element / Pos. Größe O.K. Fehlt zahl Beschreibung Stahlmast Ø 159 x 6,3 mm 5,13 m lang... -
Seite 8: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net 3.2. in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Stück- Pos. Symbol zahl Stahlmast Ø 159 x 6,3 mm 5,13 m lang Spielteil (Herkulesnetzwerk) Membrane (Gummiboden) (vormontiert an Pos.2) rote Haube Ø... - Seite 9 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net M16 x 165 mm Spannschloß M20 VA 13er Kette / Länge 1250 mm 12er Schäkel verz. Ø 20 mm Stahl Länge: ca. 750 mm Fundamenteisen 500 mm x 500 mm...
- Seite 10 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net 3 ml Loctite 64 Stück Bewehrungseisen 1,60 m x Ø 12 mm (vom Kunden/bauseits) 32 Stück Bewehrungseisen 0,65 m x Ø 12 mm (vom Kunden/bauseits) ca. Ø 300 mm, 650 mm lang 1 Stück Leerrohr...
- Seite 11 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Aufstellanweisung Sicherheitsbereich...
-
Seite 12: Schraubensicherung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Schraubensicherung Alle Schrauben, Muttern und Hülsen (außer Stoppmuttern) müssen mit mindestens 5 Tropfen Loctite gesichert werden! \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\5000-4-4\Spider_5000_4_4__ST_B_L_1_GER.doc... - Seite 13 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Fundamentplan Voransicht...
- Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Fundamentplan Draufsicht \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\5000-4-4\Spider_5000_4_4__ST_B_L_1_GER.doc...
- Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net...
- Seite 16 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\5000-4-4\Spider_5000_4_4__ST_B_L_1_GER.doc...
- Seite 17 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net...
- Seite 18 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Netz ausrichten \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\5000-4-4\Spider_5000_4_4__ST_B_L_1_GER.doc...
- Seite 19 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Spannschlösser anziehen...
- Seite 20 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\5000-4-4\Spider_5000_4_4__ST_B_L_1_GER.doc...
- Seite 21 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net...
- Seite 22 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\5000-4-4\Spider_5000_4_4__ST_B_L_1_GER.doc...
- Seite 23 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Fundamentplan für 50 mm Gußboden...
- Seite 24 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Erklärungen der Abkürzungen und Zeichen: Version: Seilnetzpyramide "Spider" Art. Nr.5000-4-4 Die gesetzlich vorgeschriebenen Abbindefristen sind zu beachten! Bewehrung konstruktiv einbauen! Beton C25/30 (für Fundamente) Betonbedarf: 5,35 m Einzelfundament mit Bewehrung ( 4x) Fallschutz Fangseil mit Schäkel Pos.
-
Seite 25: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Füllhöhe Kennzeichnung der Geräte, um die Füllhöhe vom Fallschutzmaterial (bzw. -
Seite 27: B Wartungsanleitung Seilnetzpyramide "Spider" Art.-Nr. 5000-4-4
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Wartungsanleitung Seilnetzpyramide "Spider" Art.-Nr. 5000-4-4... - Seite 28 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Revisionshistorie Revision 0 – 2013-10-24 Erste freigegebene Version Wartungsanleitung Revision 8– 2019-11-08 Stückliste überarbeitet+Ansichten PR/JF Alle Rechte vorbehalten © Copyright 2013 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\5000-4-4\Spider_5000_4_4__ST_B_L_1_GER.doc...
-
Seite 29: Einleitung Wartung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, daß... -
Seite 30: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 31: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net 6.10 Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 6.11 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 32: Wartungsplan
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Wartungsplan Besondere Hinweise 7.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witte- rungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellt. -
Seite 33: Regelmäßige Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Regelmäßige Wartungsarbeiten... -
Seite 34: Monatlich Durchzuführende Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Monatlich durchzuführende Wartungsarbeiten Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. -
Seite 35: 11 1/2 Jährlich Durchzuführende Wartungsarbeiten
Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Einhaltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisun- gen vorgenommen und schriftlich, unter Angabe evtl. vorgefundener Mängel, protokolliert werden. -
Seite 37: Wartungsprotokoll
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Wartungsprotokoll Gerätename: "Spider" _________________________ / Art.-Nr. 5000-4-4 _____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- Gesperrt Mängel Mängel Datum Besichti- diger Ordnung behoben... -
Seite 39: Übergabebeleg
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik GmbH per Telefax +49 6443 8311-79 zurückzusenden!
