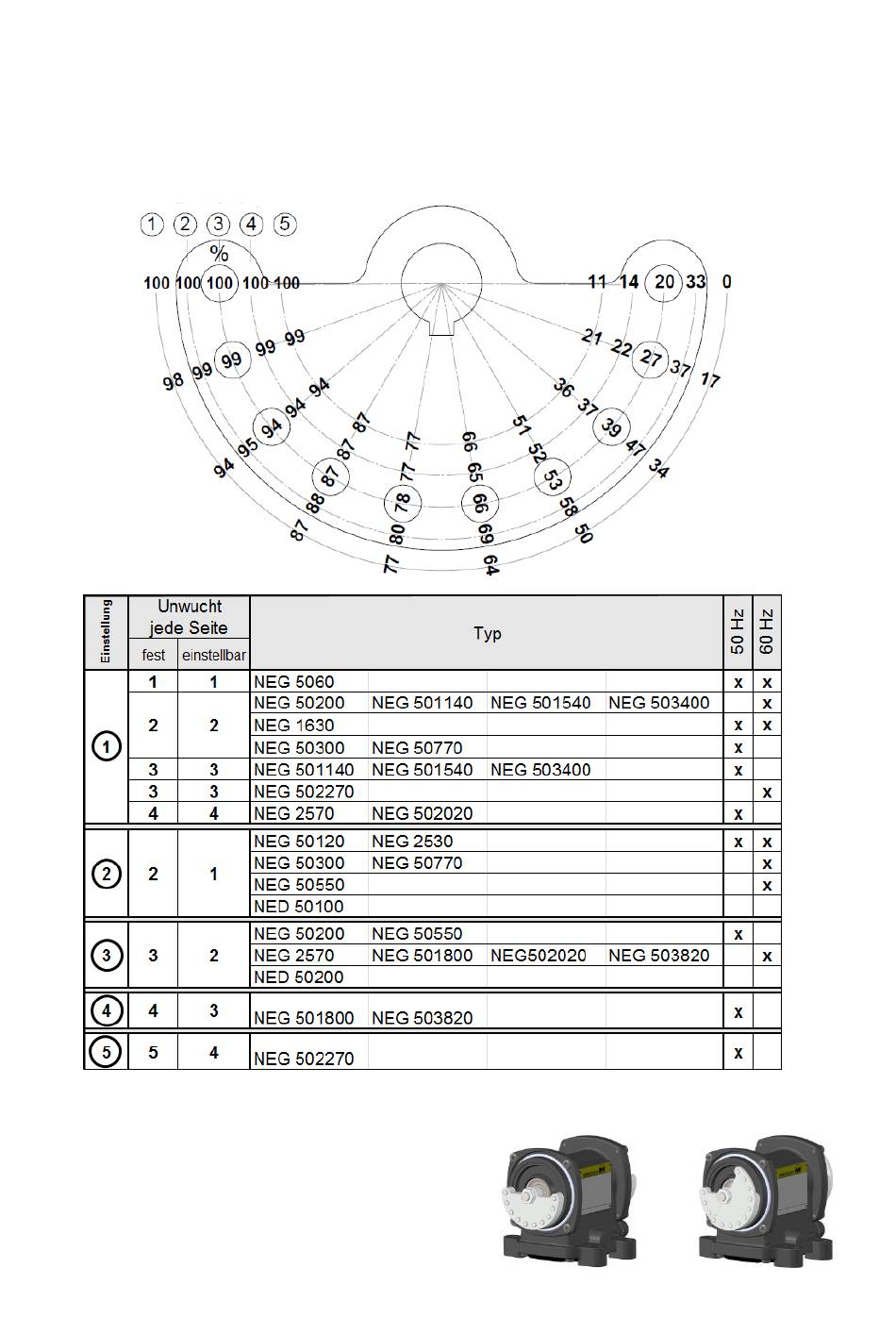

Unwuchtscheiben (Lamellen) Typ XLs
Die Unwuchteinstellung erfolgt gemäß einer Skalenscheibe oder dem Beiblatt im Klemmkas-
ten des Geräts. Durch Verdrehen der äußeren, einstellbaren Unwuchtscheibe(n) auf eine
andere Position verändert sich der Prozentwert der Fliehkraft gemäß der untenstehenden
Abbildung. Die Rasterstellung ist durch Positionsstifte vorgegeben.
Einstellungen:
Beispiel:
Der NEG 50120 / 50 Hz hat insgesamt 6 Un-
wuchtscheiben (3 Stück je Seite: 2 fest, 1 ein-
stellbar). Ist eine Fliehkraft von 88 % gewünscht,
werden beidseitig die einstellbaren Unwucht-
scheiben gegen den Uhrzeigersinn in die vierte
Rasterstellung gedreht.
18
