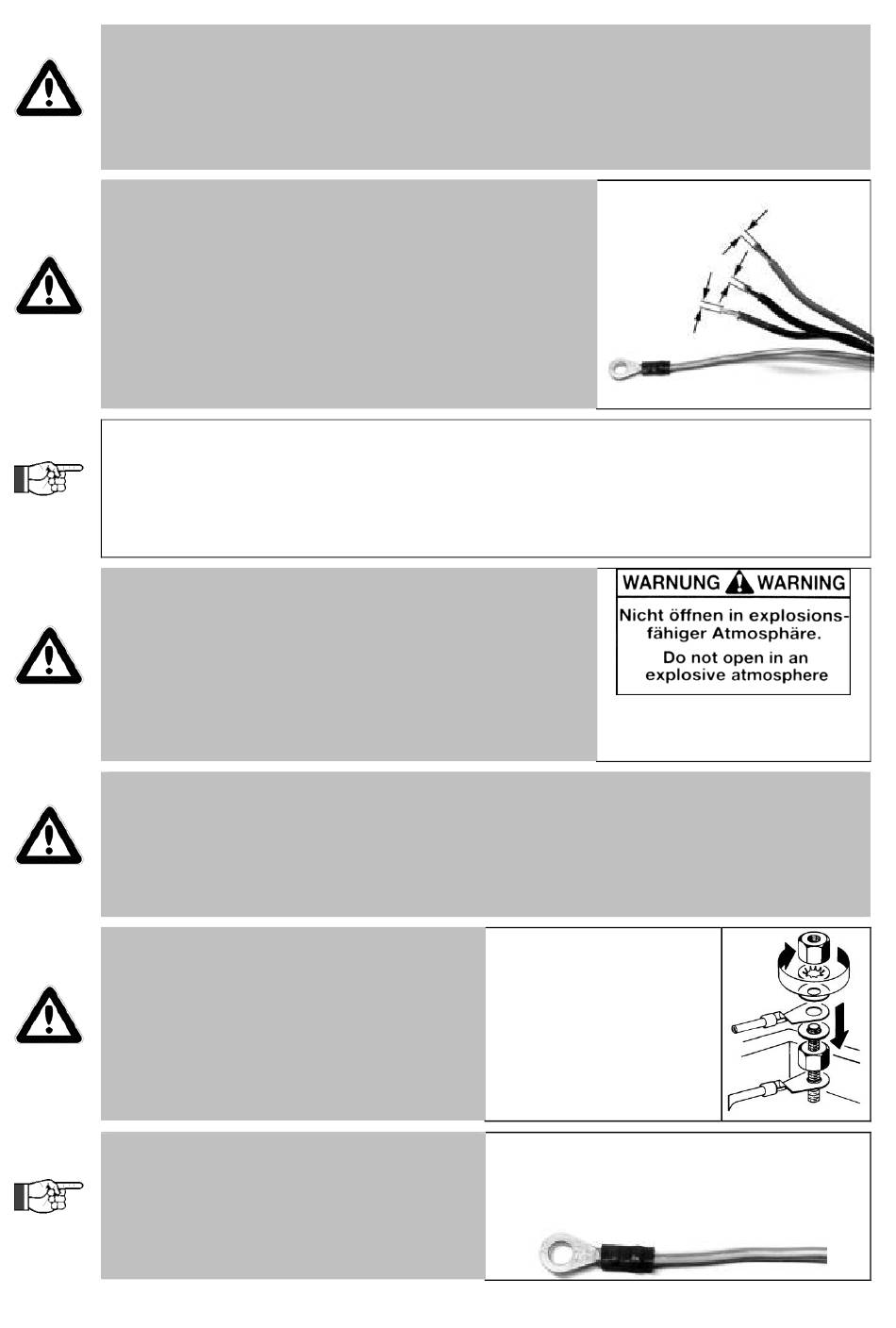

Thermischer Überlastungsschutz:
Serienmäßig ab Gehäusegröße 170 mit Kaltleiter PTC 130 °C.
Bei kleineren Geräten auf Wunsch in Erstausrüstung lieferbar.
Wird der Vibrator in Bereichen mit explosionsfähigem Staub (Zone 22) be-
GEFAHR
trieben, ist es zwingend vorgeschrieben, den Kaltleiter anzuschließen. Die-
se Vorschrift entfällt für Geräte ohne Kaltleiter.
Für den Anschluss der Vibratoren sind ausschließ-
lich geeignete, flexible Einspeisekabel zu verwen-
den.
Die Leiter im Einspeisekabel für den Anschluss der
Vibratoren an das Netz müssen temperaturbestän-
dig sein und einen genügend großen Querschnitt
GEFAHR
haben, der auf die benutzte Kabellänge abgestimmt
ist. Die Temperaturbeständigkeit der Kabel richtet
sich nach der auf dem Typenschild angegebenen
maximalen Oberflächentemperatur.
Beachten Sie bei der Wahl der Anschlussleitungen, dass die Leitungen durch
Vibration mechanisch beansprucht werden.
Empfohlene Kabeltypen für Netzbetrieb an 400 V, in nicht explosionsfähiger At-
mosphäre: Gummischlauchleitung H07 RN-F oder Ölflexkabel 110 CY.
WICHTIG
Für andere Spannungen oder andere Umgebungsbedingungen sind die Kabel
den jeweiligen Gegebenheiten anzupassen und entsprechend auszulegen.
Der Klemmkastendeckel darf in einer explosionsge-
fährdeten Atmosphäre oder bei anliegender Span-
nung nicht geöffnet werden.
Sind der Klemmkastendeckel oder die Unwuchtabde-
ckungen geöffnet, den Zustand und die richtige Posi-
GEFAHR
tionierung der Dichtungen kontrollieren. Beschädigte
Dichtungen sind sofort auszutauschen.
Die elektrischen Leitungen sind sorgfältig zu verlegen. Dabei ist darauf zu ach-
ten, dass die Kabel nicht durch vibrierende Teile durchgescheuert werden.
Der einwandfreie Zustand der elektrischen Leitungen mit ihren Steckern ist in
regelmäßigen Abständen zu überprüfen (i. d. R. alle sechs Monate). Entdeckte
GEFAHR
Fehler sind sofort zu beseitigen. Das Kabel vor hohen Temperaturen, Schmier-
stoffen und scharfen Kanten schützen.
Klemmbrettmuttern mit vorgeschriebe-
nem Drehmoment anziehen. Siche-
rungsscheibe zwischen Ring und Mut-
ter nicht vergessen und schwingungs-
GEFAHR
dämpfende Einlage wieder einlegen.
Die Aderenden sind mit isolierten Ka-
belschuhen zu versehen, um eine Auf-
fädelung der Litzen zu verhindern.
Die maximale Größe der Kabelschuhe
WICHTIG
ist nachfolgender Aufstellung zu entneh-
men:
M 4 1,2 Nm
M 5 2,0 Nm
M 6 3,0 Nm
M 8 6,5 Nm
M 10 13,5 Nm
Gewindestift M4 max. AWG 18
Gewindestift M5 max. AWG 16
Gewindestift M6 max. AWG 12
Gewindestift M8 max. AWG 12
14
Kabeltemperatur in der
Nähe der Kabelver-
schraubung: 120 °C
