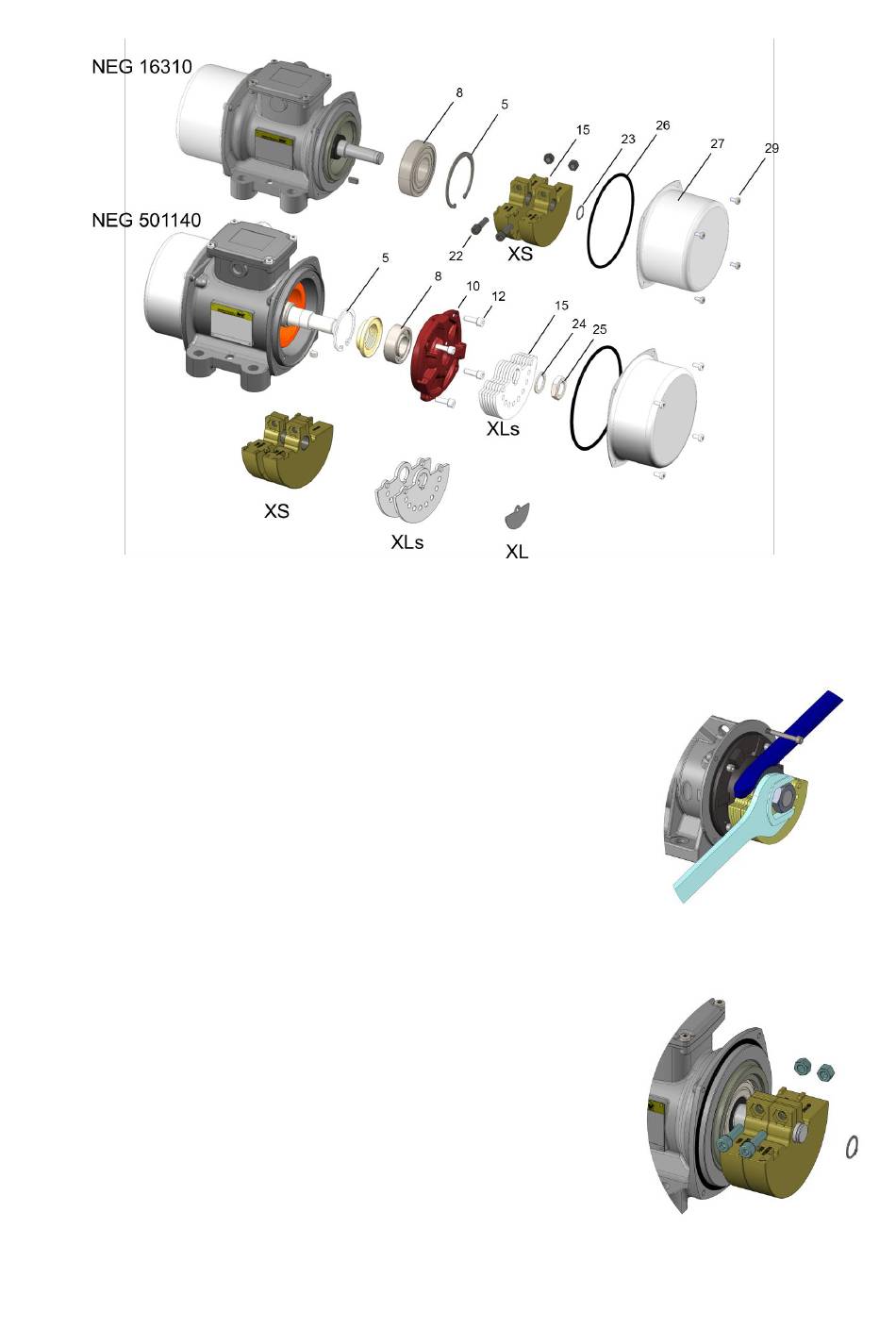

Vorgehensweise bei Schmierung und Austausch der Lager:
1. Vibrator abschalten, gegen Wiedereinschalten sichern und Span-
nungsfreiheit feststellen.
2. Inbusschrauben (29) lösen und Unwuchtabdeckungen (27) ent-
fernen.
3. Unwuchten demontieren:
Unwuchten Typ XL und Typ XLs (15):
Eine lange Schraube mit gleichem Gewinde in eine Gewinde-
bohrung für die Befestigungsschrauben (29) der Unwuchtab-
deckung drehen. Zwischen Unwuchtscheiben und dieser
Schraube ein Montiereisen halten. Nach dem Lösen der Siche-
rungsmutter (25) können die Unwuchten von der Welle abge-
zogen werden.
Unwuchten Typ XS (15):
Nach Entfernen des Sicherungsringes (23) und Lösen der
Klemmschrauben (22) können die Unwuchten abgezogen wer-
den.
4. Lager (8) ausbauen:
• Bis Gehäusegröße 120 Sicherungsring (5) entfernen.
• Ab Gehäusegröße 130 Inbusschrauben (12) lösen und Flansch
(10) demontieren. Sicherungsring (5) aus Flansch (10) entfer-
nen.
5. Beide Lager (8) austauschen oder vom alten Fett reinigen (z. B.
mit Waschbenzin) und neues Fett (Klueber Staburags NBU 8
EP), in vorgeschriebener Menge (Tabelle), gleichmäßig einbrin-
gen.
6. Die Montage erfolgt in umgekehrter Reihenfolge.
7. Sicherungsmuttern (25) und Inbusschrauben (12, 22) mit dem
angegebenen Drehmoment anziehen.
