2.6. Montage Bedieneinheit
Schrauben Sie die Bedieneinheit, entweder an den im Displayträger links oder rechts unten
vorgesehen Positionen oder wählen Sie die Position frei mit dem Klettklebeband.
Verlegen Sie das Steuerkabel der Bedieneinheit am Displayträger und verbinden Sie
dies über die Steckverbindung mit der Hubsäule.
Screw the control unit, either to the positions provided at the bottom left or right
of the display support or select the position freely with the Velcro tape.
Lay the control cable of the control unit on the display support and connect it
to the lifting pillar via the plug connection.
2.7. Kabelverlegung
- Cable laying
Verlegen Sie das Stromkabel an der Rückseite der Hubsäule mit den Kabelführungsschellen wie im Bild unter Punkt 5 angedeutet.
Achten Sie bei allen drei Varianten bei der Kabelverlegung darauf, dass diese beim Verfahren des DisplayLifts nicht beschädigt
werden können. Verbinden Sie den DisplayLift mit dem Stromnetz. Der Lift ist nun einsatzbereit.
Lay the power cable at the rear of the lifting pillar with the cable guide clamps as shown in the picture at point 5. When laying the
cables for all three variants, make sure that they cannot be damaged during movement of the DisplayLift.
Connect the DisplayLift to the power supply. The lift is now ready for use.

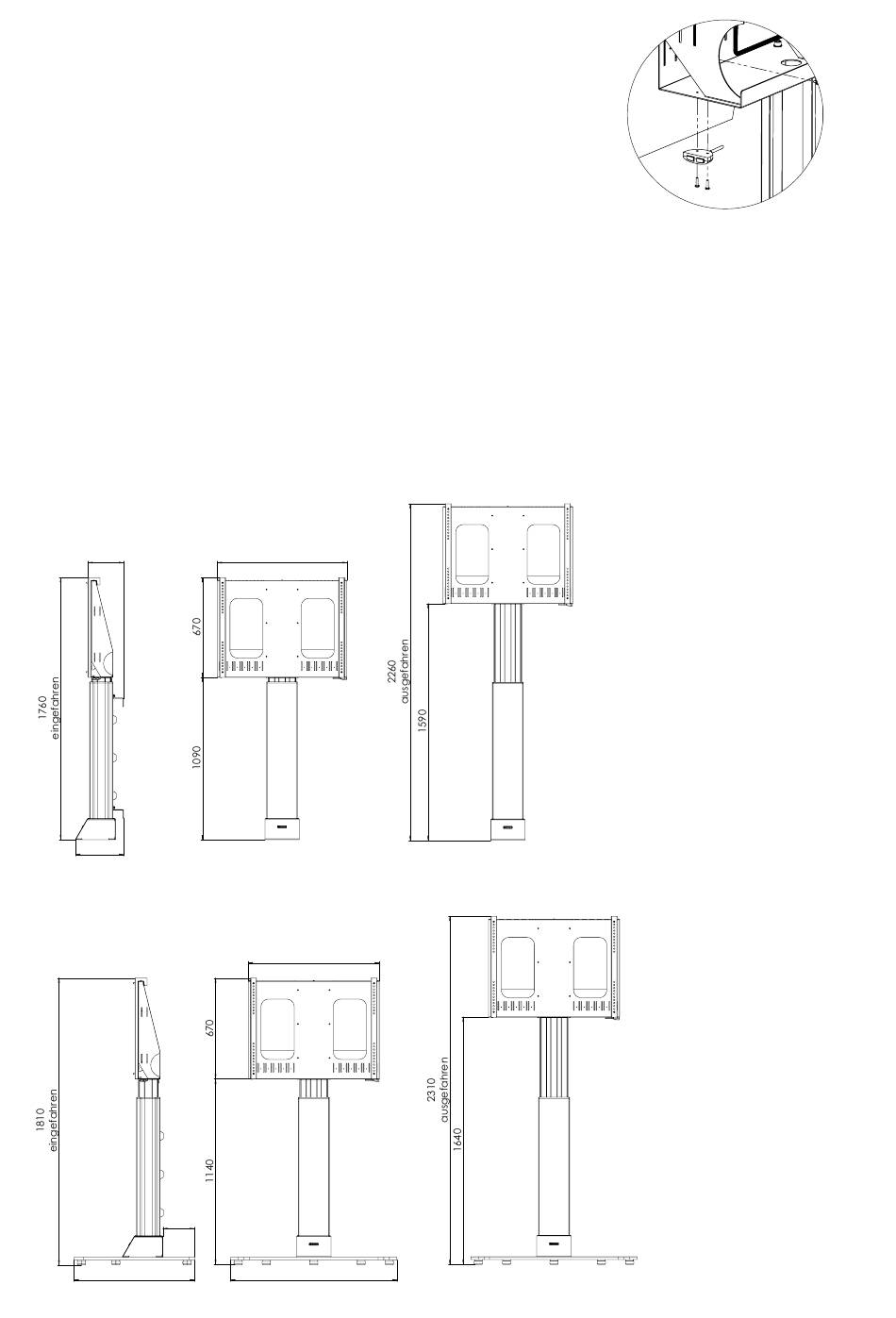

3. Hauptabmessungen
Art.-Nr.
/ Ref.No.
4013000000
238
321
Art.-Nr.
/ Ref.No.
4013000001
210
800
- Mounting of control unit
- Main dimensions
870
870
1105
C
7
