HAWE Hydraulik EV22K5 Produktdokumentation Seite 19

Beispiel 5

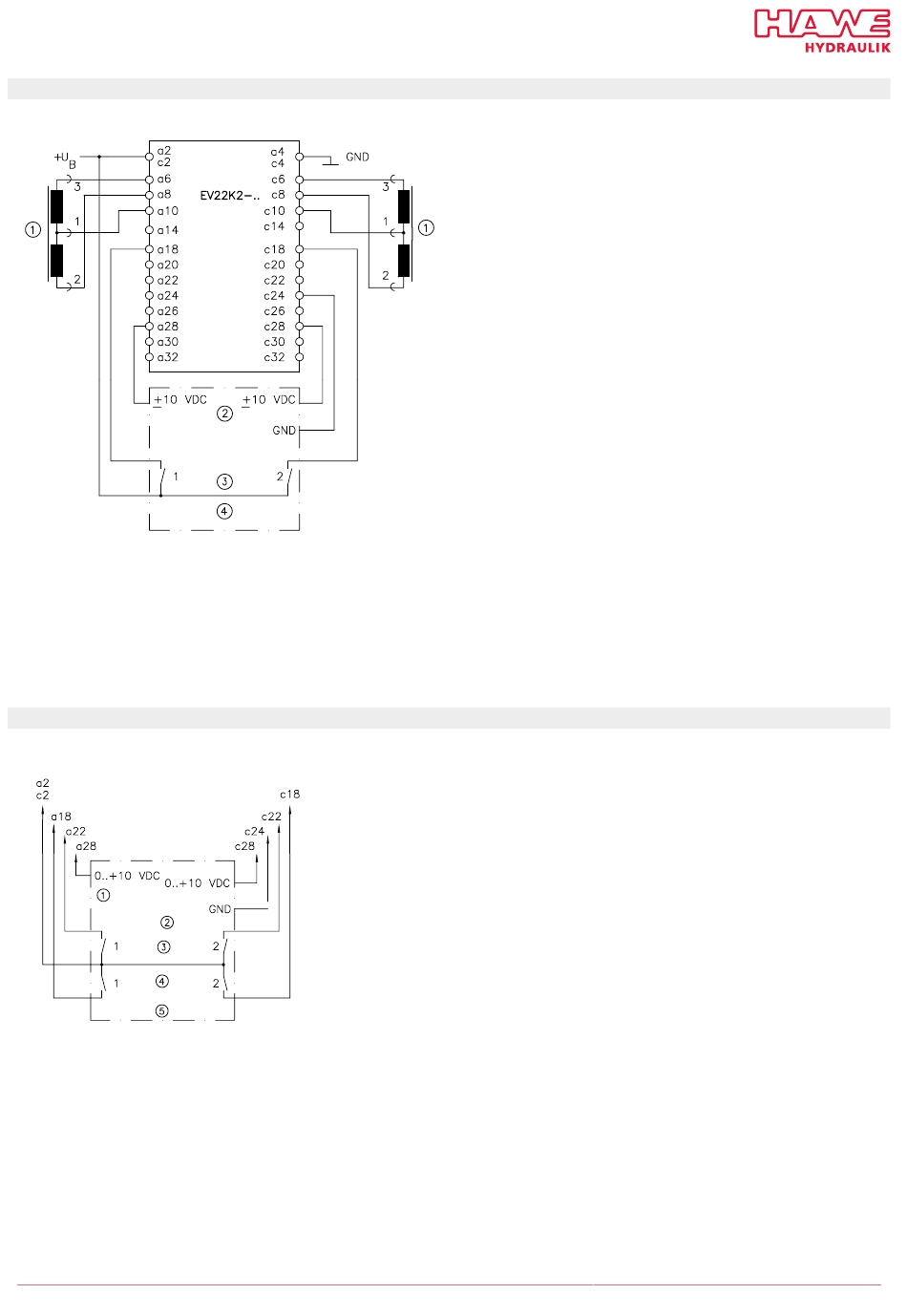

Schaltplan Steuerungvon Hydroventilen mit einem Proportionalmagnet
1 Proportional-Zwillingsmagnet oder Proportional-Einzelmagnet
2 Analogausgänge
3 Freigabe
Relaisausgänge
4
Beispiel 6
Schaltplan Steuerungvon Hydroventilen mit einem Proportionalmagnet
1 Analogausgänge
2 SPS, CNC oder PC
3 Invertiert
4 Freigabe
Relaisausgabe
5
www.hawe.com | 2016
SPS, CNC
oder PC
09-2016-1.0 - D 7817/2 - EV22K5
Anschluß an eine SPS, CNC oder einen PC, Sollwertspannung
bipolar
Anschluß an eine SPS, CNC oder einen PC, Sollwertspannung
unipolar
