ENI11HD
Installation
5.3.1 Vorbereitung des Drehgebers für die Wellenmontage (alle Typen)
Die Anleitung zeigt die Vorbereitungsschritte am Beispiel eines Drehgebers mit durchgehender
Hohlwelle. Die Vorbereitung ist für alle hier beschriebenen Drehgebertypen identisch. Bereiten
Sie den Drehgeber für die Wellenmontage wie folgt vor:
Erdung
1.
Schließen Sie das Erdungsband am metallisch blanken Drehgeberdeckel an. Wählen Sie eine
beliebige Gewindebohrung M6.

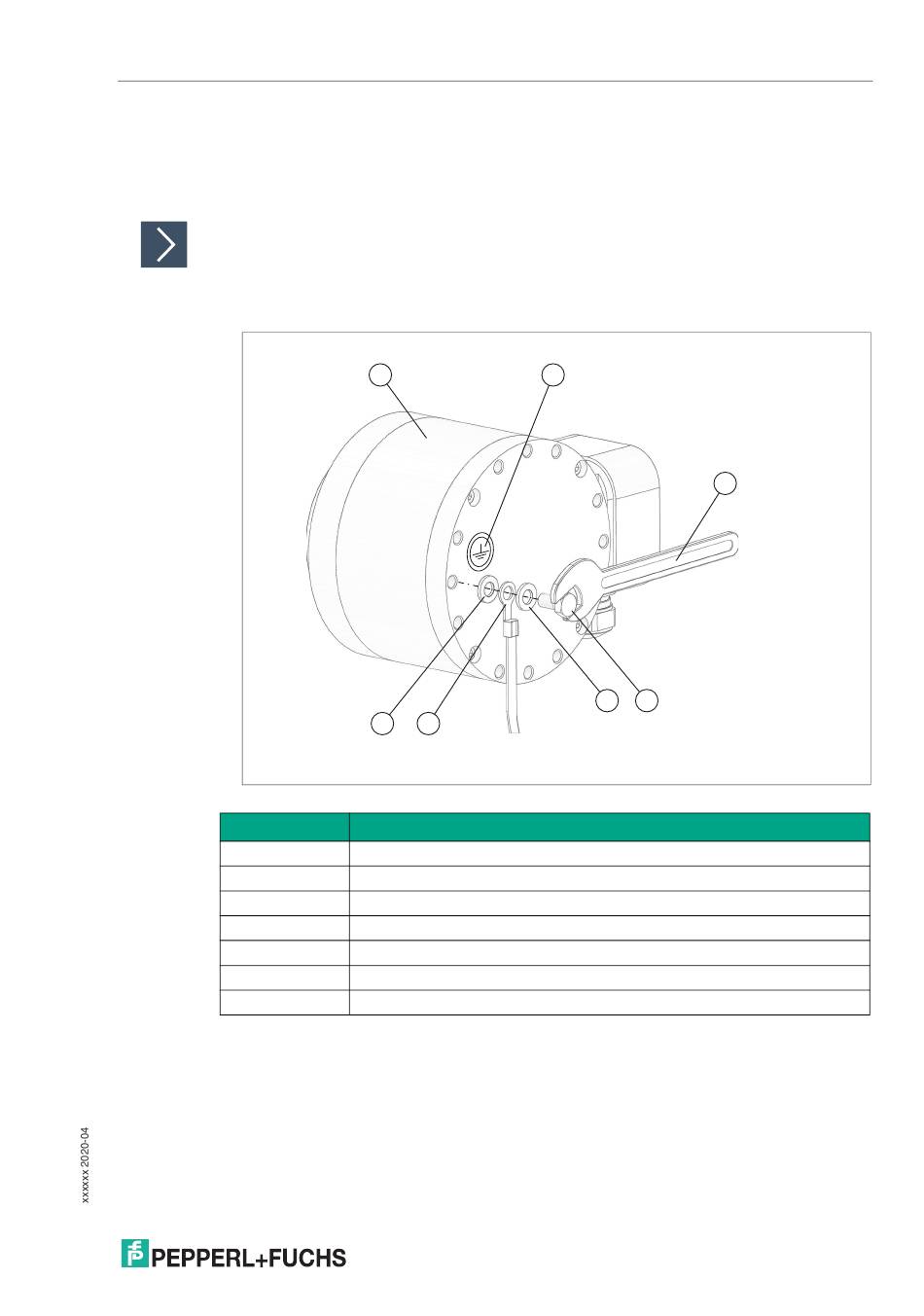

Abbildung 5.3 Anschluss des Erdungsbandes am Drehgeber
Pos.
1
2
3
4
5
6
7
2.
Bringen Sie den Erdungsaufkleber neben dem Anschlusspunkt des Erdungsbandes auf dem
Drehgeberdeckel an.
1
2 3
Benennung
Drehgeber
Kontaktscheibe für M6 (DIN 25511)
Erdungsband mit Öse
Unterlegscheibe für M6 (DIN 125A)
Schraube M6 x 12 (DIN 933)
Gabelschlüssel SW 10 (nicht im Lieferumfang enthalten)
Erdungsaufkleber
7
6
4 5
