ENI11HD
Installation
5.3.2
Wellenmontage (Drehgeber mit durchgehender Hohlwelle)
Gehen Sie bei der Montage eines Drehgebers mit durchgehender Hohlwelle wie folgt vor:
1.
Lösen Sie die Schraube am Wellenklemmring des Drehgebers.
2.
Schieben Sie den Drehgeber auf die Antriebswelle.
3.
Ziehen Sie die Schraube am Wellenklemmring des Drehgebers mit einem Drehmoment von 2
... 2,5 Nm fest.
Der Drehgeber ist nun auf der Antriebswelle fixiert.
5.3.3
Wellenmontage (Drehgeber mit Steckhohlwelle)
Hinweis!
Drehgeber mit Steckhohlwelle haben keinen Wellenklemmring. Der Kraftschluss mit der
Antriebswelle erfolgt durch eine zentrale Befestigungsschraube. Die Antriebswelle muss dafür
mit einer stirnseitigen M6-Gewindebohrung versehen sein. Die Antriebswelle muss zusätzlich
mit einem Absatz versehen sein, an dem sich der konische Zentrierring abstützt.
Spezifikation der Antriebswelle

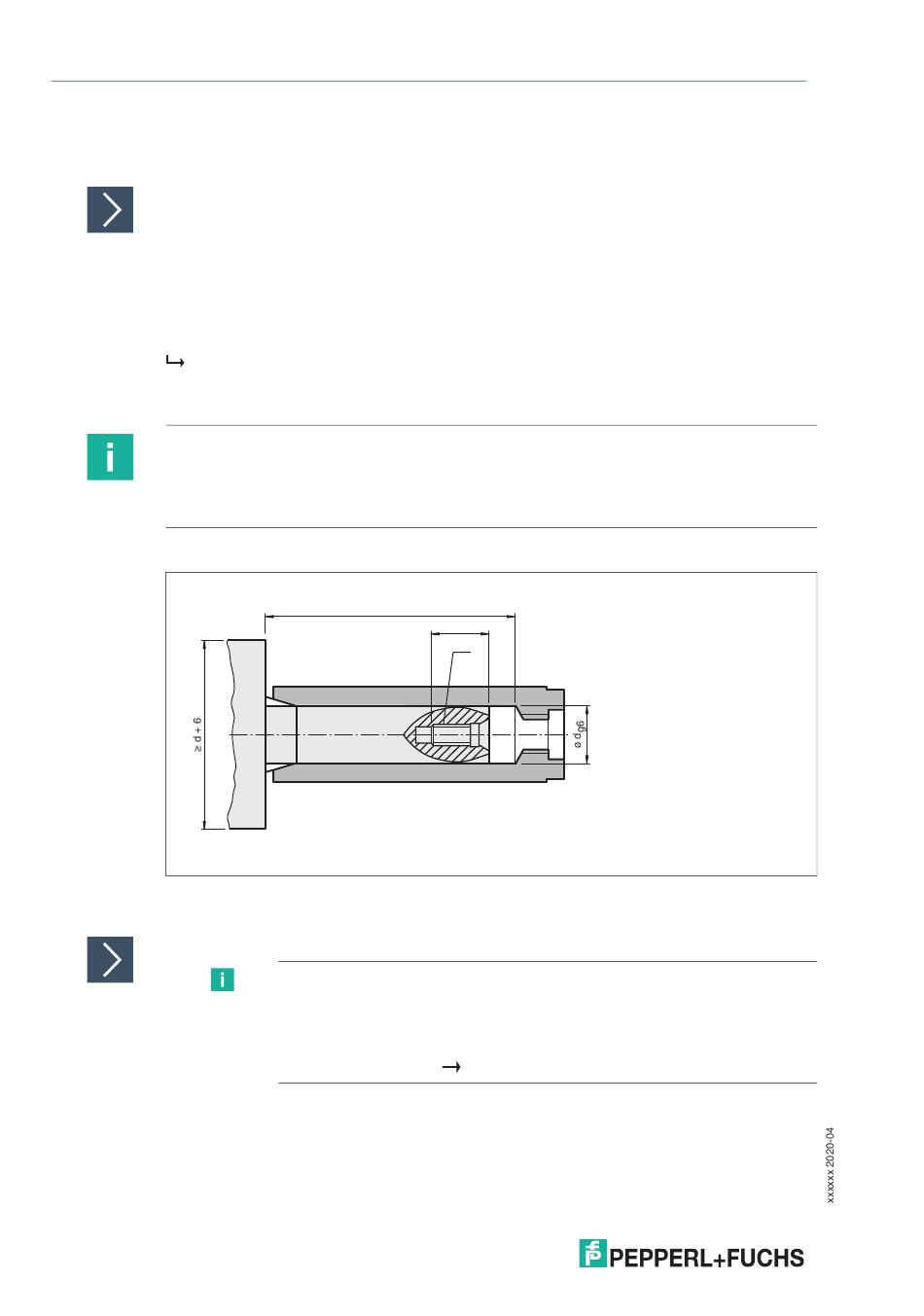

Abbildung 5.6 Spezifikation der Antriebswelle
Gehen Sie bei der Montage eines Drehgebers mit Steckhohlwelle wie folgt vor:
1.
Fetten Sie den O-Ring im Innern der Drehgeberwelle leicht ein.
2.
Lösen Sie den Drehgeberdeckel (4 verliersichere Schrauben). Achten Sie darauf, dass der
eingelegte O-Ring dabei nicht beschädigt wird oder verloren geht.
16
55
Hinweis!
Das im Lieferumfang des Drehgebers enthaltene Montageset beinhaltet
mehrere Befestigungsschrauben (M6 mit Innensechskant, DIN912) in
abgestuften Längen. Wählen Sie abhängig von der Länge der Antriebswelle
die geeignete Befestigungsschraube. Zur Ermittlung der geeigneten
Schraubenlänge siehe
16
M6
siehe Abbildung 5.6 auf Seite 16.
