Funktion
Die moderne fast-Technologie der Singleturnabtastung und das mechanische Getriebe des Multiturns sind die Basis für diese PROFIBUS-
Drehgeberbaureihe. Der Absolutwertdrehgeber entspricht dem PROFIBUS Profile for Encoders, Order No. 3.062. Unterstützt wird der Betrieb
gemäß Class 1 und Class 2.
Bei Betrieb nach Class 1 stehen die Positionsdaten und die Diagnosedaten Octet 1 ... 16 zur Verfügung. Weiterhin kann der Codeverlauf
zwischen cw steigend (bei Drehung im Uhrzeigersinn Codeverlauf steigend) und cw fallend (bei Drehung im Uhrzeigersinn Codeverlauf fallend)
ausgewählt werden.
Wird der Drehgeber nach Class 2 betrieben, kommen zu den Funktionen aus Class 1 die Skalierung der Auflösung pro Umdrehung und der
Gesamtauflösung sowie die Preset-Funktion dazu. Außerdem wird die erweiterte Diagnosemeldung unterstützt.
Daneben bietet der Drehgeber noch erweiterte Funktionalitäten wie Geschwindigkeitsausgabe, erweiterte Skalierungsfunktionen,
programmierbare Endschalter und einen Inbetriebnahmemodus.
Die abnehmbare Anschlusshaube enthält die Drehschalter für die Adresseinstellung und den Schiebeschalter für den Abschlusswiderstand. Mit
diesen Schaltern weisen Sie dem Gerät eine feste Adresse und Busterminierung zu.
Der Absolutwertgeber wird direkt - also ohne Kupplung - auf die Applikationswelle montiert. Die Rotation des Absolutwertgebers wird durch eine
Drehmomentstütze verhindert.
Abmessungen
L
5
2.5
max. Wellen-
einstecktiefe = 30
min. Wellen-
einstecktiefe = 15
Technische Daten
Allgemeine Daten
Erfassungsart
Gerätetyp
Kenndaten funktionale Sicherheit
MTTF
d
Gebrauchsdauer (T
)
M
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com

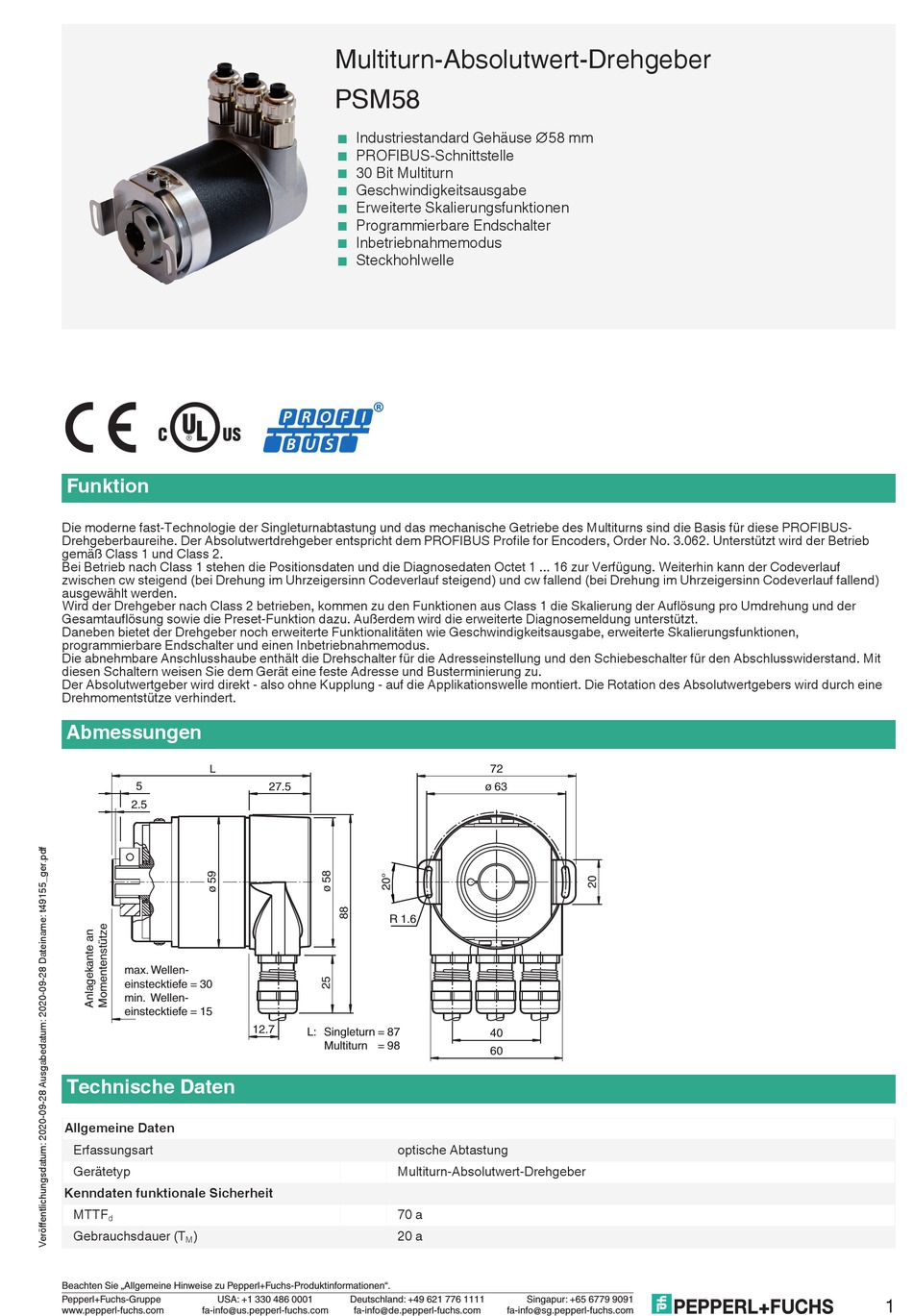

Multiturn-Absolutwert-Drehgeber
PSM58
<
Industriestandard Gehäuse ∅58 mm
<
PROFIBUS-Schnittstelle
<
30 Bit Multiturn
<
Geschwindigkeitsausgabe
<
Erweiterte Skalierungsfunktionen
<
Programmierbare Endschalter
<
Inbetriebnahmemodus
<
Steckhohlwelle
27.5
R 1.6
12.7
L: Singleturn = 87
Multiturn = 98
optische Abtastung
Multiturn-Absolutwert-Drehgeber
70 a
20 a
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
72
ø 63
40
60
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pepperl+Fuchs PSM58
Inhaltszusammenfassung für Pepperl+Fuchs PSM58
- Seite 1 Erfassungsart optische Abtastung Gerätetyp Multiturn-Absolutwert-Drehgeber Kenndaten funktionale Sicherheit MTTF 70 a Gebrauchsdauer (T 20 a Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com...
-
Seite 2: Technische Daten
± 0,9 ° Axialversatz statisch: ± 0,3 mm, dynamisch: ± 0,1 mm Radialversatz statisch: ± 0,5 mm, dynamisch: ± 0,2 mm Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com... - Seite 3 ACC-PACK-ABS-_S_58 Zubehörset für ∅58-Absolutwert-Drehgeber mit Steckhohlwelle 12 mm ø12 ACC-PACK-ABS-_S_58 Zubehörset für ∅58-Absolutwert-Drehgeber mit Steckhohlwelle 10 mm ø10 Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com...
-
Seite 4: Einstellen Der Teilnehmeradresse
6 5 4 Einstellen des Abschlusswiderstandes Teilnehmer X letzter Teilnehmer Mit dem Schiebeschalter R wird der Abschlusswiderstand (220 ) zugeschaltet: Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com... -
Seite 5: Led-Anzeigen
Inbetriebnahmemodus aktivieren reduzierte Diagnose reserviert unteren Software-Endschalter aktivieren oberen Software-Endschalter aktivieren Aktivierung der Parameter ab Octet 27 Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com... -
Seite 6: Zusätzliche Informationen
PROFIBUS-Drehgeber, da sich die Abmessungen geändert haben. Bitte verwenden Sie nur noch Anschlusshauben mit Fehler- und Statusanzeige. Hinweis Entstörmaßnahmen Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com... -
Seite 7: Sicherheitshinweise
• Minimalen Krümmungsradius gemäß der Angabe im Datenblatt einhalten und Zug- sowie Scherbeanspruchung vermeiden. Betriebshinweise Jeder Pepperl+Fuchs-Drehgeber verlässt das Werk in einem einwandfreien Zustand. Um diese Qualität zu erhalten und einen störungsfreien Betrieb zu gewährleisten, sind die folgenden Spezifikationen zu berücksichtigen: •... - Seite 8 Multiturn-Absolutwert-Drehgeber PSM58 Nicht auf dem Drehgeber stehen! Antriebswelle nicht nachträglich bearbeiten! Schlagbelastung vermeiden! Gehäuse nicht nachträglich bearbeiten! Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com...
