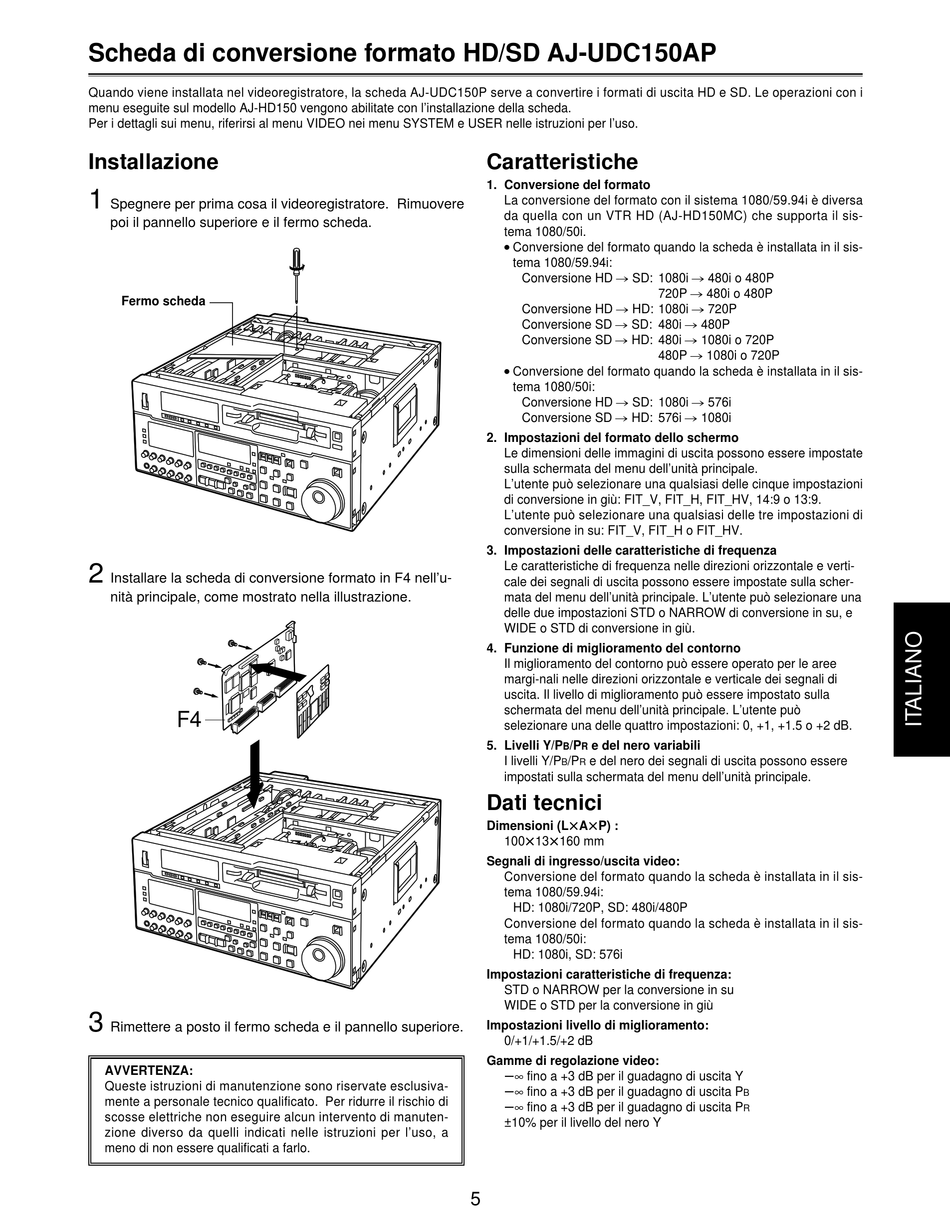

Scheda di conversione formato HD/SD AJ-UDC150AP
Quando viene installata nel videoregistratore, la scheda AJ-UDC150P serve a convertire i formati di uscita HD e SD. Le operazioni con i
menu eseguite sul modello AJ-HD150 vengono abilitate con l'installazione della scheda.
Per i dettagli sui menu, riferirsi al menu VIDEO nei menu SYSTEM e USER nelle istruzioni per l'uso.

Installazione

1
Spegnere per prima cosa il videoregistratore. Rimuovere
poi il pannello superiore e il fermo scheda.
Fermo scheda
2
Installare la scheda di conversione formato in F4 nell'u-
nità principale, come mostrato nella illustrazione.
F4
3
Rimettere a posto il fermo scheda e il pannello superiore.
AVVERTENZA:
Queste istruzioni di manutenzione sono riservate esclusiva-
mente a personale tecnico qualificato. Per ridurre il rischio di
scosse elettriche non eseguire alcun intervento di manuten-
zione diverso da quelli indicati nelle istruzioni per l'uso, a
meno di non essere qualificati a farlo.
Caratteristiche
1. Conversione del formato
La conversione del formato con il sistema 1080/59.94i è diversa
da quella con un VTR HD (AJ-HD150MC) che supporta il sis-
tema 1080/50i.
T Conversione del formato quando la scheda è installata in il sis-
tema 1080/59.94i:
Conversione HD # SD: 1080i # 480i o 480P
Conversione HD # HD: 1080i # 720P
Conversione SD # SD: 480i # 480P
Conversione SD # HD: 480i # 1080i o 720P
T Conversione del formato quando la scheda è installata in il sis-
tema 1080/50i:
Conversione HD # SD: 1080i # 576i
Conversione SD # HD: 576i # 1080i
2. Impostazioni del formato dello schermo
Le dimensioni delle immagini di uscita possono essere impostate
sulla schermata del menu dell'unità principale.
L'utente può selezionare una qualsiasi delle cinque impostazioni
di conversione in giù: FIT_V, FIT_H, FIT_HV, 14:9 o 13:9.
L'utente può selezionare una qualsiasi delle tre impostazioni di
conversione in su: FIT_V, FIT_H o FIT_HV.
3. Impostazioni delle caratteristiche di frequenza
Le caratteristiche di frequenza nelle direzioni orizzontale e verti-
cale dei segnali di uscita possono essere impostate sulla scher-
mata del menu dell'unità principale. L'utente può selezionare una
delle due impostazioni STD o NARROW di conversione in su, e
WIDE o STD di conversione in giù.
4. Funzione di miglioramento del contorno
Il miglioramento del contorno può essere operato per le aree
margi-nali nelle direzioni orizzontale e verticale dei segnali di
uscita. Il livello di miglioramento può essere impostato sulla
schermata del menu dell'unità principale. L'utente può
selezionare una delle quattro impostazioni: 0, +1, +1.5 o +2 dB.
5. Livelli Y/P /P e del nero variabili
B R
I livelli Y/P /P e del nero dei segnali di uscita possono essere
B R
impostati sulla schermata del menu dell'unità principale.

Dati tecnici

Dimensioni (LtAtP) :
100t13t160 mm
Segnali di ingresso/uscita video:
Conversione del formato quando la scheda è installata in il sis-
tema 1080/59.94i:
HD: 1080i/720P, SD: 480i/480P
Conversione del formato quando la scheda è installata in il sis-
tema 1080/50i:
HD: 1080i, SD: 576i
Impostazioni caratteristiche di frequenza:
STD o NARROW per la conversione in su
WIDE o STD per la conversione in giù
Impostazioni livello di miglioramento:
0/+1/+1.5/+2 dB
Gamme di regolazione video:
s∞ fino a +3 dB per il guadagno di uscita Y
s∞ fino a +3 dB per il guadagno di uscita P
s∞ fino a +3 dB per il guadagno di uscita P
±10% per il livello del nero Y
5
720P # 480i o 480P
480P # 1080i o 720P
