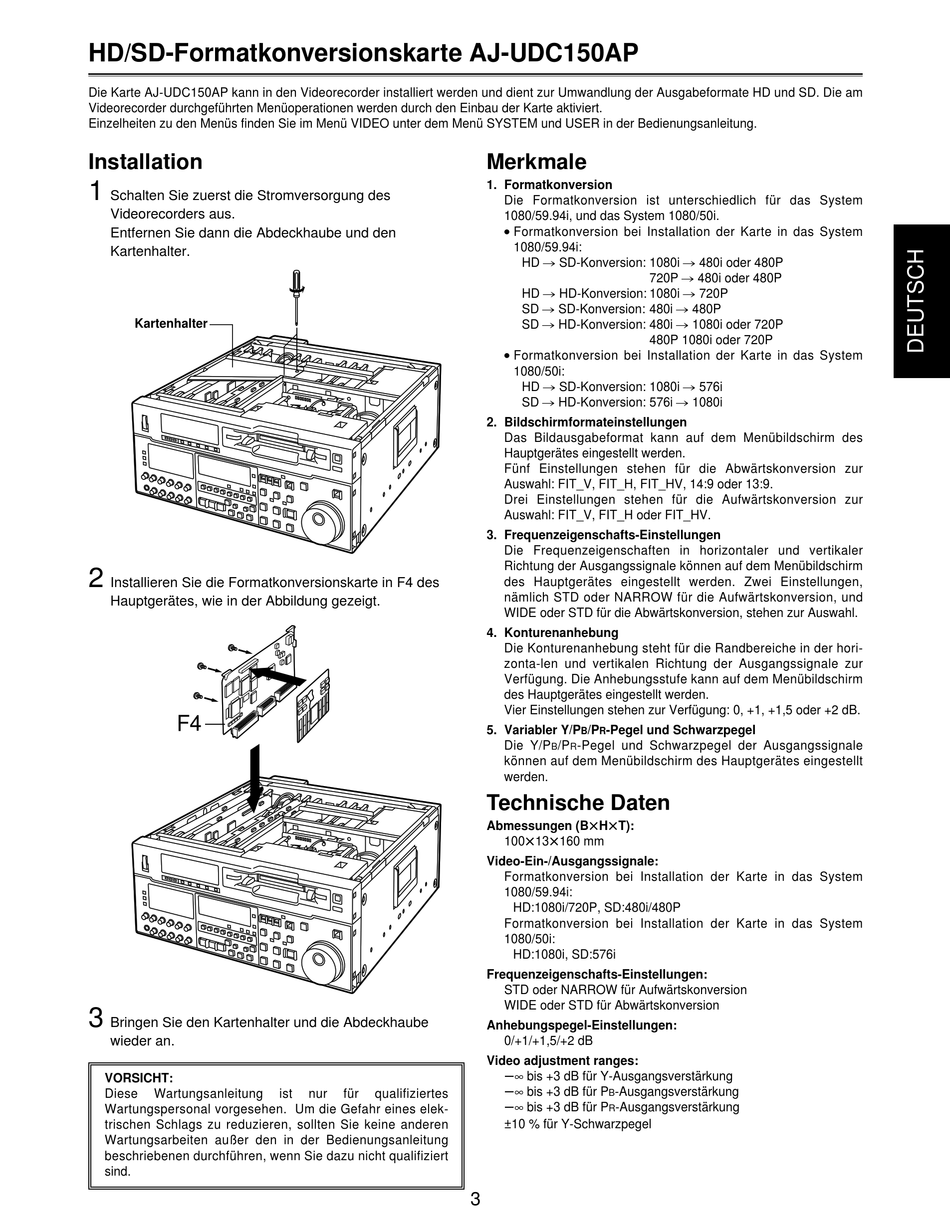

HD/SD-Formatkonversionskarte AJ-UDC150AP
Die Karte AJ-UDC150AP kann in den Videorecorder installiert werden und dient zur Umwandlung der Ausgabeformate HD und SD. Die am
Videorecorder durchgeführten Menüoperationen werden durch den Einbau der Karte aktiviert.
Einzelheiten zu den Menüs finden Sie im Menü VIDEO unter dem Menü SYSTEM und USER in der Bedienungsanleitung.
Installation
1
Schalten Sie zuerst die Stromversorgung des
Videorecorders aus.
Entfernen Sie dann die Abdeckhaube und den
Kartenhalter.
Kartenhalter
2
Installieren Sie die Formatkonversionskarte in F4 des
Hauptgerätes, wie in der Abbildung gezeigt.
F4
3
Bringen Sie den Kartenhalter und die Abdeckhaube
wieder an.
VORSICHT:
Diese Wartungsanleitung
Wartungspersonal vorgesehen. Um die Gefahr eines elek-
trischen Schlags zu reduzieren, sollten Sie keine anderen
Wartungsarbeiten außer den in der Bedienungsanleitung
beschriebenen durchführen, wenn Sie dazu nicht qualifiziert
sind.
ist nur für qualifiziertes
Merkmale
1. Formatkonversion
Die Formatkonversion ist unterschiedlich für das System
1080/59.94i, und das System 1080/50i.
T Formatkonversion bei Installation der Karte in das System
1080/59.94i:
HD # SD-Konversion: 1080i # 480i oder 480P
720P # 480i oder 480P
HD # HD-Konversion: 1080i # 720P
SD # SD-Konversion: 480i # 480P
SD # HD-Konversion: 480i # 1080i oder 720P
480P 1080i oder 720P
T Formatkonversion bei Installation der Karte in das System
1080/50i:
HD # SD-Konversion: 1080i # 576i
SD # HD-Konversion: 576i # 1080i
2. Bildschirmformateinstellungen
Das Bildausgabeformat kann auf dem Menübildschirm des
Hauptgerätes eingestellt werden.
Fünf Einstellungen stehen für die Abwärtskonversion zur
Auswahl: FIT_V, FIT_H, FIT_HV, 14:9 oder 13:9.
Drei Einstellungen stehen für die Aufwärtskonversion zur
Auswahl: FIT_V, FIT_H oder FIT_HV.
3. Frequenzeigenschafts-Einstellungen
Die Frequenzeigenschaften in horizontaler und vertikaler
Richtung der Ausgangssignale können auf dem Menübildschirm
des Hauptgerätes eingestellt werden. Zwei Einstellungen,
nämlich STD oder NARROW für die Aufwärtskonversion, und
WIDE oder STD für die Abwärtskonversion, stehen zur Auswahl.
4. Konturenanhebung
Die Konturenanhebung steht für die Randbereiche in der hori-
zonta-len und vertikalen Richtung der Ausgangssignale zur
Verfügung. Die Anhebungsstufe kann auf dem Menübildschirm
des Hauptgerätes eingestellt werden.
Vier Einstellungen stehen zur Verfügung: 0, +1, +1,5 oder +2 dB.
5. Variabler Y/P /P -Pegel und Schwarzpegel
B R
Die Y/P /P -Pegel und Schwarzpegel der Ausgangssignale
B R
können auf dem Menübildschirm des Hauptgerätes eingestellt
werden.

Technische Daten

Abmessungen (BtHtT):
100t13t160 mm
Video-Ein-/Ausgangssignale:
Formatkonversion bei Installation der Karte in das System
1080/59.94i:
HD:1080i/720P, SD:480i/480P
Formatkonversion bei Installation der Karte in das System
1080/50i:
HD:1080i, SD:576i
Frequenzeigenschafts-Einstellungen:
STD oder NARROW für Aufwärtskonversion
WIDE oder STD für Abwärtskonversion
Anhebungspegel-Einstellungen:
0/+1/+1,5/+2 dB
Video adjustment ranges:
s∞ bis +3 dB für Y-Ausgangsverstärkung
s∞ bis +3 dB für P
-Ausgangsverstärkung
B
s∞ bis +3 dB für P
-Ausgangsverstärkung
R
±10 % für Y-Schwarzpegel
