DEUTSCH
BETRIEBSANLEITUNG
DURCHGANG

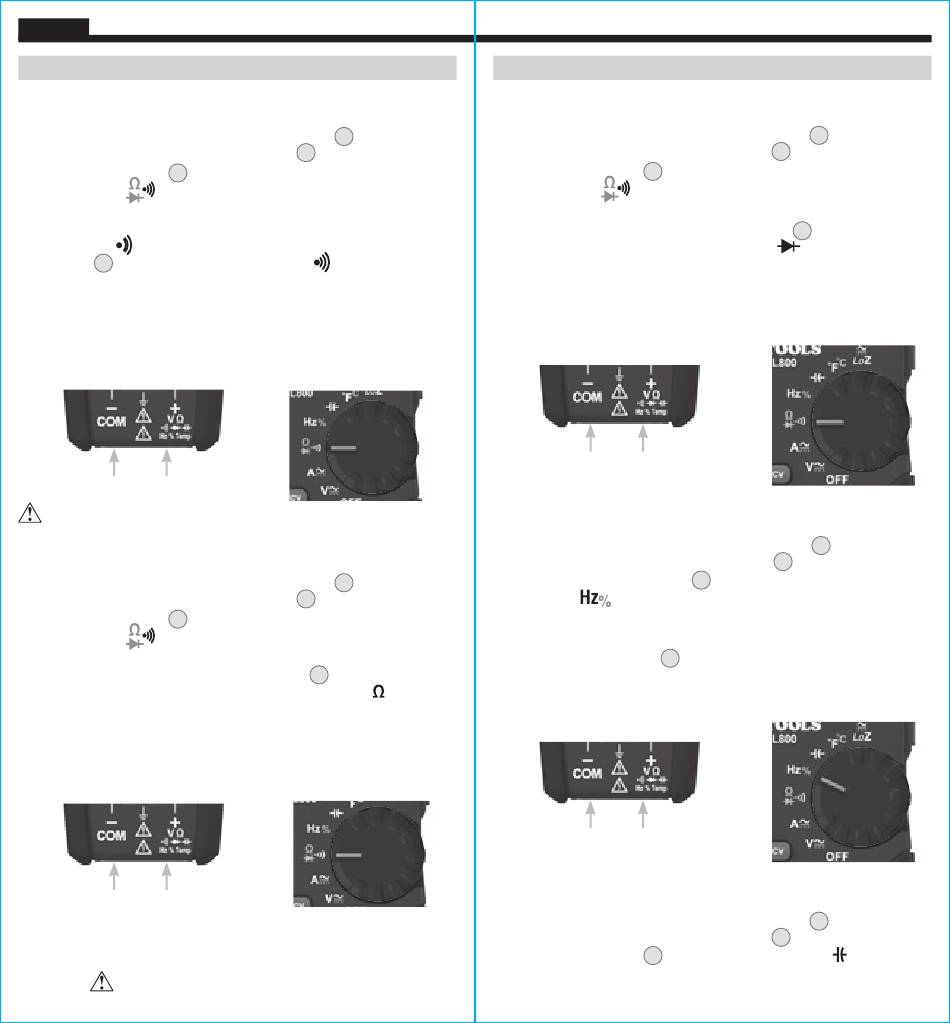

1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die
SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den
Funktionswahlschalter 2 auf die Einstellung für Durchgang/Widerstand/
Diodenprüfung
.
HINWEIS: In diesem Modus wählt das Messgerät standardmäßig
Durchgangsprüfung. Stellen Sie sicher, dass das Durchgangs-
prüfungssymbol
im Display erscheint. Wenn nicht, drücken
Sie die Taste 9 „SEL" wiederholt, bis das Symbol
2. Machen Sie den Stromkreis spannungslos.
3. Verbinden Sie den Leiter oder Stromkreis mit den Messleitungen,
um auf Durchgang zu prüfen. Beträgt der gemessene Widerstand
weniger als 50 Ω, ertönt ein akustisches Signal und im Display wird ein
Widerstandswert angezeigt, was bedeutet, dass Durchgang vorhanden
ist. Ist der Stromkreis offen, erscheint im Display „OL".
Schwarze Leitung Rote Leitung
Versuchen Sie NIEMALS, an einem aktiven Stromkreis
Durchgang zu messen.
WIEDERSTANDMESSUNG
1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die
SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den
Funktionswahlschalter 2 auf die Einstellung für Durchgang/Widerstand/
Diodenprüfung
.
HINWEIS: In diesem Modus wählt das Messgerät standardmäßig
Durchgangsprüfung. Drücken Sie einmal die Taste 9 „SEL", um den
Widerstandsmessmodus zu wählen. Das Widerstandssymbol
im Display.
2. Machen Sie den Stromkreis spannungslos.
3. Verbinden Sie die Messleitungen mit dem Stromkreis, um den
Widerstand zu messen. Das Messgerät sucht automatisch den
Messbereich, der am besten geeignet ist, und zeigt diesen im Display an.
Schwarze Leitung
Rote Leitung
HINWEIS: Sind die Messleitungen in einer Widerstandseinstellung offen
(nicht über einen Widerstand miteinander verbunden) oder wird ein defekter
Widerstand gemessen, zeigt das Display „OL" an. Das ist normal.
Versuchen Sie NIEMALS, den Widerstand eines
12
aktiven Stromkreises zu messen.
DIODENPRÜFUNG
1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die
SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den
Funktionswahlschalter 2 auf die Einstellung für Durchgang/Widerstand/
Diodenprüfung
HINWEIS: In diesem Modus wählt das Messgerät standardmäßig
Durchgangsprüfung. Drücken Sie zweimal die Taste 9 „SEL", um den
Diodenprüfmodus zu wählen. Das Diodensymbol
angezeigt wird.
2. Berühren Sie die Diode mit den Messleitungen. Ein Anzeigewert
von 200 bis 800 mV bedeutet „Vorwärtspolung", „OL" bedeutet
„Rückwärtspolung". Bei einer offenen Komponente wird bei beiden
Polaritäten „OL" angezeigt. Bei einer kurzgeschlossenen Komponente
werden ca. 0 mV angezeigt.
FREQUENZ / BETRIEBSZYKLUS
1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die
HINWEIS: In diesem Modus wählt das Messgerät standardmäßig
Frequenzprüfung. Um den Betriebszyklus-Prüfmodus zu verwenden,
drücken Sie einmal die Taste 9 „SEL". Stellen Sie sicher, dass das richtige
Symbol (entweder Hz oder % ) im Display erscheint.
erscheint
2. Verbinden Sie zum Messen die Messleitungen über den Stromkreis.
KAPAZITÄT
1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die
SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den
Funktionswahlschalter 2 auf die Kapazitätseinstellung
BETRIEBSANLEITUNG
.
Schwarze
Rote
Leitung
Leitung
SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen
Sie den Funktionswahlschalter 2 auf die Frequenz-/Betriebszyklus-
Einstellung
.
Schwarze
Rote
Leitung
Leitung
erscheint im Display.
.
13
