DEUTSCH
BETRIEBSANLEITUNG

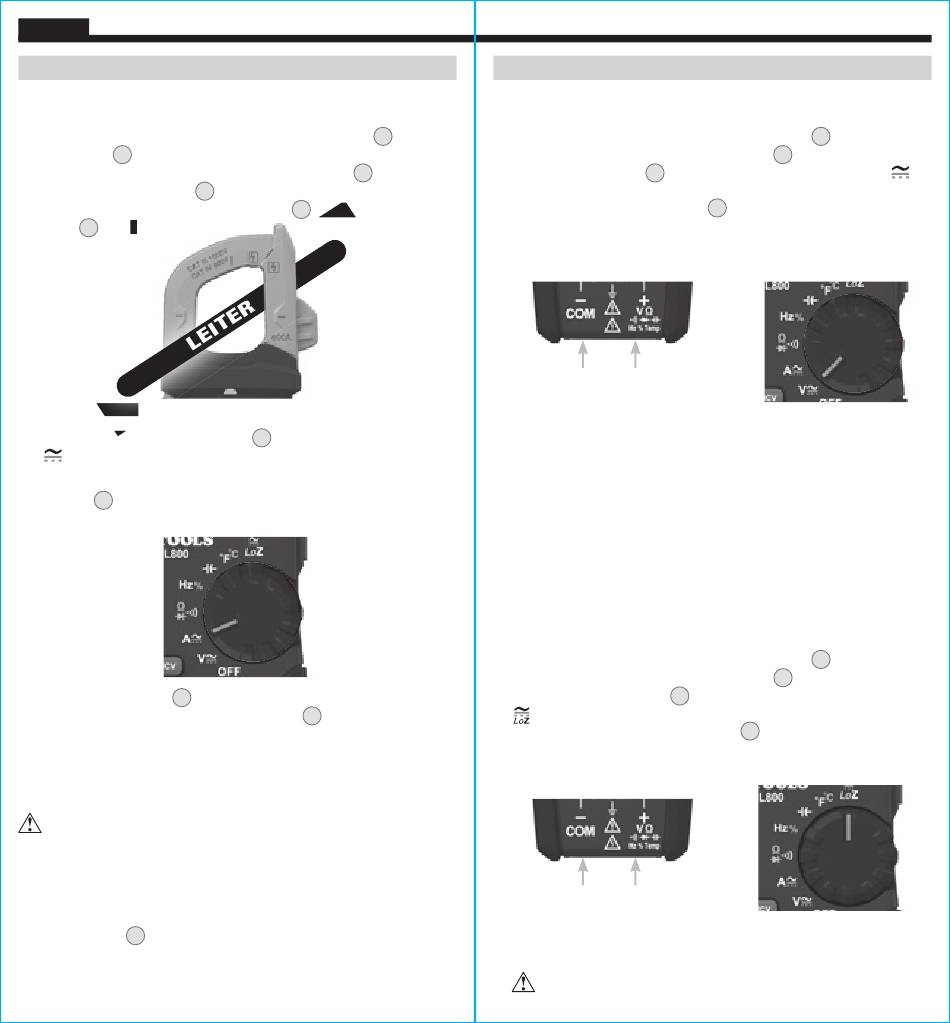

AC/DC-STROM (UNTER 600 A)
Um AC-Strom zu messen, drücken Sie zum Öffnen der Zange 3 den
Zangenauslöser 10 und schließen Sie sie um eine stromführende Leitung
herum. Beim Messen ist darauf zu achten, dass die Zange 3 vollständig
geschlossen und der Auslöser 10 vollständig gelöst ist, und dass die
Leitung, ausgerichtet auf die Markierungspfeile 11 , lotrecht durch die Mitte
der Zange 3 führt.
führt.
Stromstärke messen:
Stromstärke messen:
1. Drehen Sie den Funktionswahlschalter 2 auf die AC/DC-Strom-Einstellung
Drehen Sie den Funktionswahlschalter
A
.
HINWEIS: Das Messgerät wählt standardmäßig AC-Messung. Drücken
Sie die Taste 9 „SEL", um zwischen AC- und DC-Modus umzuschalten.
Das AC- oder DC-Symbol im LCD-Display zeigt an, welcher Modus gerade
gewählt ist.
2. Schließen Sie die Zange 3 um die Leitung herum. Wenn Sie DC-Strom
messen, richten Sie die Polaritätsmarkierungen 15 auf der Zange auf die
Polarität der Leitung aus, um negativer Anzeigewerte zu vermeiden. Die
gemessene Stromstärke wird im Display angezeigt. Das Messgerät sucht
automatisch den Messbereich, der am besten geeignet ist, und zeigt diesen
im Display an.
Entfernen Sie zum Messen mit der Zange die Messleitungen
vom Messgerät.
HINWEIS: Werden in einem DC-Strom-Modus vor der Messung von
Null verschiedene Werte angezeigt, ist eine Offsetkorrektur erforderlich.
Drücken und halten Sie, während das Messgerät sich im DC-Strom-Modus
befindet, die Taste 9 „SEL", um die DC-Strom-Nullfunktion zu aktivieren.
Bei anschließenden DC-Strom-Messungen wird zur Verbesserung der
Genauigkeit automatisch die Offsetkorrektur abgezogen.
10
, lotrecht durch die Mitte
BETRIEBSANLEITUNG
AC/DC-SPANNUNG (UNTER 1000 V)
1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die
SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den
Funktionswahlschalter 2 auf die AC/DC-Spannungseinstellung V
Das Messgerät wählt standardmäßig AC-Messung. Um Gleichspannung
zu messen, drücken Sie die Taste 9 „SEL", um zwischen AC- und DC-
Modus umzuschalten. Das AC- oder DC-Symbol im LCD-Display zeigt
an, welcher Modus gerade gewählt ist. Beachten Sie die Symbole „AC"
bzw. „DC" im Display.
Schwarze
Rote
Leitung
Leitung
2. Legen Sie die Messleitungen am zu messenden Stromkreis an, um
die Spannung zu messen. Das Messgerät sucht automatisch den
Messbereich, der am besten geeignet ist, und zeigt diesen im Display an.
HINWEIS: Erscheint „–" im Display, sind die Messleitungen falsch am
Stromkreis angelegt. Vertauschen Sie die Positionen der Messleitungen, um
den Fehler zu beheben.
HINWEIS: Sind bei einer Spannungseinstellung die Messleitungen offen,
können Anzeigewerte im mV-Bereich im Display erscheinen. Dies ist ein
Rauschen und ist normal. Halten Sie eine Messleitung an die andere, um
den Stromkreis zu schließen, werden null Volt gemessen.
AC/DC LoZ-SPANNUNG (UNTER 600 V)
1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die
SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie
den Funktionswahlschalter 2 auf die AC/DC-LoZ-Spannungseinstellung
. Das Messgerät wählt standardmäßig AC-Messung. Um Gleichspan-
nung zu messen, drücken Sie die Taste 9 „SEL", um zwischen AC- und
DC-Modus umzuschalten. Das AC- oder DC-Symbol im LCD-Display
zeigt an, welcher Modus gerade gewählt ist. Beachten Sie die Symbole
„AC" bzw. „DC" im Display.
Schwarze Leitung
Rote Leitung
2. Legen Sie die Messleitungen am zu messenden Stromkreis an, um
die Spannung zu messen. Das Messgerät sucht automatisch den
Messbereich, der am besten geeignet ist, und zeigt diesen im Display an.
Versuchen Sie niemals, in der LoZ-Einstellung
Spannungen über 600 V zu messen.
.
11
