Fehlersuche Ablaufprozedur

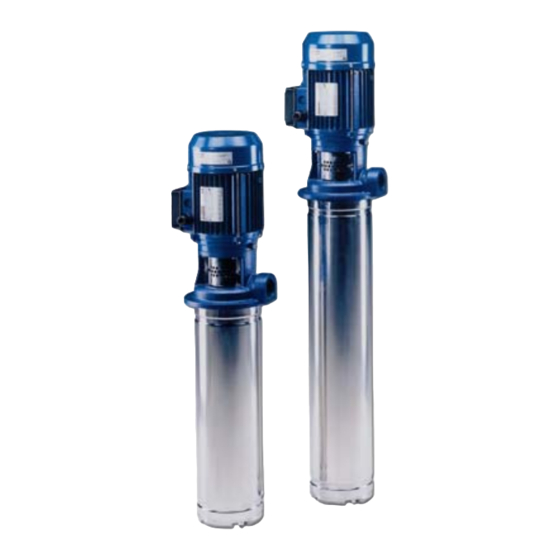

Eintauchpumpe
Baureihe SVI
1) Anwendungsbereiche
Förderung von Kühl- und Schmierflüssigkeiten, Kondensat
Werkzeugmaschinen, Schweisstechnik, Oberflächentechnik
Kühlsysteme
Waschanlagen
Druckerhöhungsanlagen
Feuerlöschanlagen
2) Wichtige Anwendungskriterien
2.1) Stromversorgung
•
max. Toleranz der Nennspannung im Betrieb: +/- 10%.
- eine zu hohe Spannung führt zu Überhitzung und Überlastung;
- eine zu niedrige Spannung führt zu Startproblemen.
•
max. Häufigkeit von Pumpenstarts:
20 Starts/Stunde bei Motorleistungen bis 5,5 KW;
15 Starts/Stunde bei Motorleistungen bis 15 KW;
12 Starts/Stunde bei Motorleistungen über 15 KW.
- zu häufiges Starten führt zu Überhitzung und Überlastung des Motors.
1
Lowara
Datum dieser Ausgabe: 12/2006
Datum dieser Ausgabe: 12/2006
Datum dieser Ausgabe: 12/2006
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Xylem SVI serie
Inhaltszusammenfassung für Xylem SVI serie
- Seite 1 Lowara Datum dieser Ausgabe: 12/2006 Datum dieser Ausgabe: 12/2006 Fehlersuche Ablaufprozedur Eintauchpumpe Baureihe SVI 1) Anwendungsbereiche Förderung von Kühl- und Schmierflüssigkeiten, Kondensat Werkzeugmaschinen, Schweisstechnik, Oberflächentechnik Kühlsysteme Waschanlagen Druckerhöhungsanlagen Feuerlöschanlagen 2) Wichtige Anwendungskriterien 2.1) Stromversorgung • max. Toleranz der Nennspannung im Betrieb: +/- 10%. - eine zu hohe Spannung führt zu Überhitzung und Überlastung;...
- Seite 2 Lowara Datum dieser Ausgabe: 12/2006 Datum dieser Ausgabe: 12/2006 2.2 Förderflüssigkeiten • Pumpen in der Standardausführung (Keramik/Kohle/FPM) müssen sauberes Wasser innerhalb folgender Temperaturgrenzen fördern: - Baureihe SVI, “S” und “N” Version: -10°C, +90°C, - Baureihe SVI, “E” Version: -10°C, +60°C. •...
- Seite 3 Lowara Datum dieser Ausgabe: 12/2006 Datum dieser Ausgabe: 12/2006 2.3) Installation • Maximale Umgebungstemperatur: 40°C: • Mindestflüssigkeitshöhe im Saugrohr: 25 mm für die Versionen SVI 2-4-8-16; 100 mm für die Versionen SVI 30-60; - falls der Flüssigkeitsspiegel niedriger ist als vorgegeben, so läuft die Pumpe trocken. Dies führt zu einem schnellen Verschleiss aller hydraulischen Bauteile;...
-
Seite 4: Betrieb Mit Frequenzumformer
Lowara Datum dieser Ausgabe: 12/2006 Datum dieser Ausgabe: 12/2006 2.4 Betrieb mit Frequenzumformer • Betrieb mit im Schaltschrank eingebautem Frequenzumformer ist problemlos möglich (siehe hierzu Frequenzumformer Handbuch). 3) Benötigte Ausrüstung und Werkzeug • Megaohmmeter 500 – 1000 Vdc; 4) Inspektion einer defekten Pumpe 4.1) Vorab-Informationen Mit dem Erhalt einer defekten Pumpe sind vom Kunden folgende Daten einzuholen: •... - Seite 5 Lowara Datum dieser Ausgabe: 12/2006 Datum dieser Ausgabe: 12/2006 • Entferne die Schrauben, welche die Motorlaterne mit dem Motor verbinden und trenne danach den Motor von der Pumpe. • Löse die Schrauben am Saugsieb und entferne es: - prüfe den Filter auf darin befindliche Fremdpartikel. •...
- Seite 6 Lowara Datum dieser Ausgabe: 12/2006 Datum dieser Ausgabe: 12/2006 • Entferne die Pumpenwelle und prüfe diese auf: - Ganzheit; - Zustand der Oberfläche des rotierenden Gleitrings der Gleitringdichtung. • Entferne aus der Motorlaterne den stationären Gegenring der Gleitringdichtung und prüfe diesen auf seinen Oberflächenzustand. Prüfe auch den Zustand des O-Rings (prüfe auf Quetschung oder Risse, Einschnitte);...
-
Seite 7: Checkliste
Lowara Datum dieser Ausgabe: 12/2006 Datum dieser Ausgabe: 12/2006 6) Checkliste Problembeschreibung Pumpendaten Pumpe fördert kein Wasser Pumpentyp: niedrige Leistung Code: Pumpe startet nicht Seriennummer: Pumpe läuft zu laut Installationsdatum: Motor läuft nicht Herstellungsdatum: zu hohe Leistungsaufnahme Fördermedium: Pumpe läuft zu langsam Temperatur: Sonstiges: Anmerkung:... - Seite 8 Lowara Datum dieser Ausgabe: 12/2006 Datum dieser Ausgabe: 12/2006 101 Motorwelle Welle / Verzahnung hervorstehend 112 falsche Teile verwendet / Teile falsch bearbeitet 100 Sonstiges (detaillierte Beschreibung der Fehlerursache beschaffen) 103 falsche/ungeeignete Anwendung der Pumpe 119 normaler Verschleiss 120 übermäßiger Verschleiss 101 Sonstiges: 101 Motorwelle 401 gebrochen / hat einen Sprung...
- Seite 9 Lowara Datum dieser Ausgabe: 12/2006 Datum dieser Ausgabe: 12/2006 7) Zusammenstellung häufiger gestellter Fragen / FAQ Problembeschreibung Mögliche Ursachen des Problems Pumpe startet nicht Probleme mit der Stromzufuhr: • kein Strom vorhanden • nicht angeschlossene oder beschädigte Kabel • vorhandene Spannung ist zu niedrig Hydraulik blockiert Sicherungen durchgebrannt Schutzschalter ausgelöst / nicht kalibriert...
- Seite 10 Lowara Datum dieser Ausgabe: 12/2006 Datum dieser Ausgabe: 12/2006 zu hohe Stromaufnahme falsche Spannung Wicklungen defekt Motor läuft nur auf 2 Phasen anstelle von 3 (Drehstrommotor) ungeeignetes Fördermedium Pumpe defekt defekte Lager zu häufiges Starten der Pumpe die Hydraulik blockiert Ungeeignetes Fördermedium Fremdkörper befinden sich in der Pumpe Fertigungstoleranzen nicht eingehalten...
