Caracteristiques techniques

Zone de chauffage,
Modele
Mini 01
Mini Plus 01
Mini 02
Standart 03
Standart Plus 03
Maxi 05
Maxi Plus 05
Standart 07
Standart Plus 07
Plage de tension - 210-230 V.
Courant de consigne, 1.1À, 1.7À, 2.2À.
Frequence, Hz 50.
Metal du corps: granit ceramique, metal.

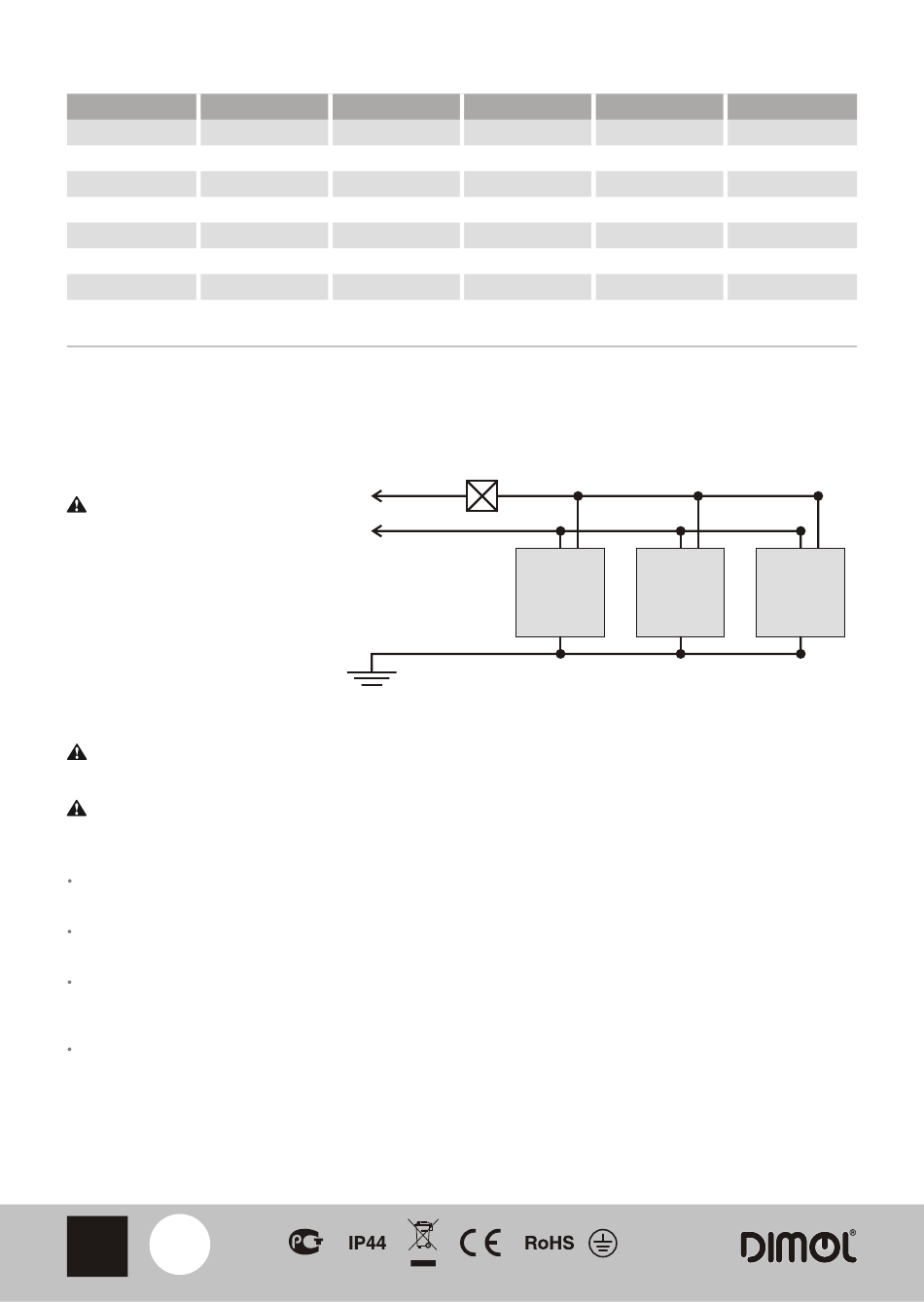

Schema de branchement
Attention! La connexion en
serie des appareils est interdite.
Cela provoquera une panne des
appareils et du reseau electrique.
Particularites du montage
Attention! Faites installer l'appareil a la meme
distance entre le sol et le rebord de la fenetre ou bien
a 8 ou 15 cm du sol.
Attention! Les appareils de chauffage doivent
etre montes sur les surfaces en beton, en pierre ou
bien en metal. En aucun cas ne faites pas installer
l'appareil de chauffage sur les surfaces inflammables.
Assurez-vous obligatoirement que le materiel electrique
et le reseau electrique n'ont pas d'endommagements. Lors
du montage assurez le branchement de la mise a la terre.
Le dispositif de surete et la section du fil sont choisis
conformement a la quantite des panneaux installes selon
la puissance totale.
Le panneau est fixe au mur, a la hauteur de 8 cm
minimum du niveau du sol sur des lamelles avec des
chevilles qui font partie des elements a fournir, ou bien
d'autres moyens de fixation suivant la base.
En utilisant les pieds speciaux (on peut les acheter a
part), on peut faire installer l'appareil au sol.
FR
39
La quantite de chauffage,
sq. m. le cube. m.
3-5 7.5-12.5
4-6 10-15
3-5 7.5-12.5
7-10 17.5-25
8-12 22-30
13-15 32.5-37.5
14-16 40-50
8-10 20-25
L
220 V
N
Echouage
Taille en mm Etape, kg
600x400x12 9
600x400x12 9
1200x200x12 9
600x600x12 12
600x600x12 12
1000x500x12 16
1000x500x12 16
400x900x12 14
Classe de securite: ²Ð 44.
Temperature de chauffage: 75 +/-5 °C.
Duree d'exploitation: 25 ans.
UAM, thermostat, minuterie
Panneau Panneau
Precautions
• Fixez bien l'appareil de chauffage au mur ou bien
mettez-le dans une bonne position.
• L'appareil de chauffage doit etre installe d'une telle facon
que la personne qui prend un bain ou bien une douche ne
puisse eventuellement toucher le panneau de chauffage.
• L'appareil de chauffage ne peut pas etre installe sous une
prise de courant.
• En cas de l'installation murale ne faites pas installer
l'appareil de chauffage a proximite immediate du bain,
douche ou bien piscine.
• En cas d'endommagement du cable d'alimentation
adressez-vous a un electricien qualifie ou bien un
employe du service de maintien.
• Ne pas couvrir! L'appareil de chauffage en etat de
fonctionnement.
• Assurez-vous que l'appareil de chauffage a
completement refroidi avant de le ranger a la place de
residence.
• Au cas ou on n'a pas l'intention d'utiliser l'appareil de
chauffage pendant une longue periode de temps, il est
recommande de le nettoyer et mettre en depot (en
emballage d'origine de preference) dans un endroit frais et
sec.
Puissance, W
270
370
270
370
500
500
750
370
Panneau
