44 el | Εγκατάσταση

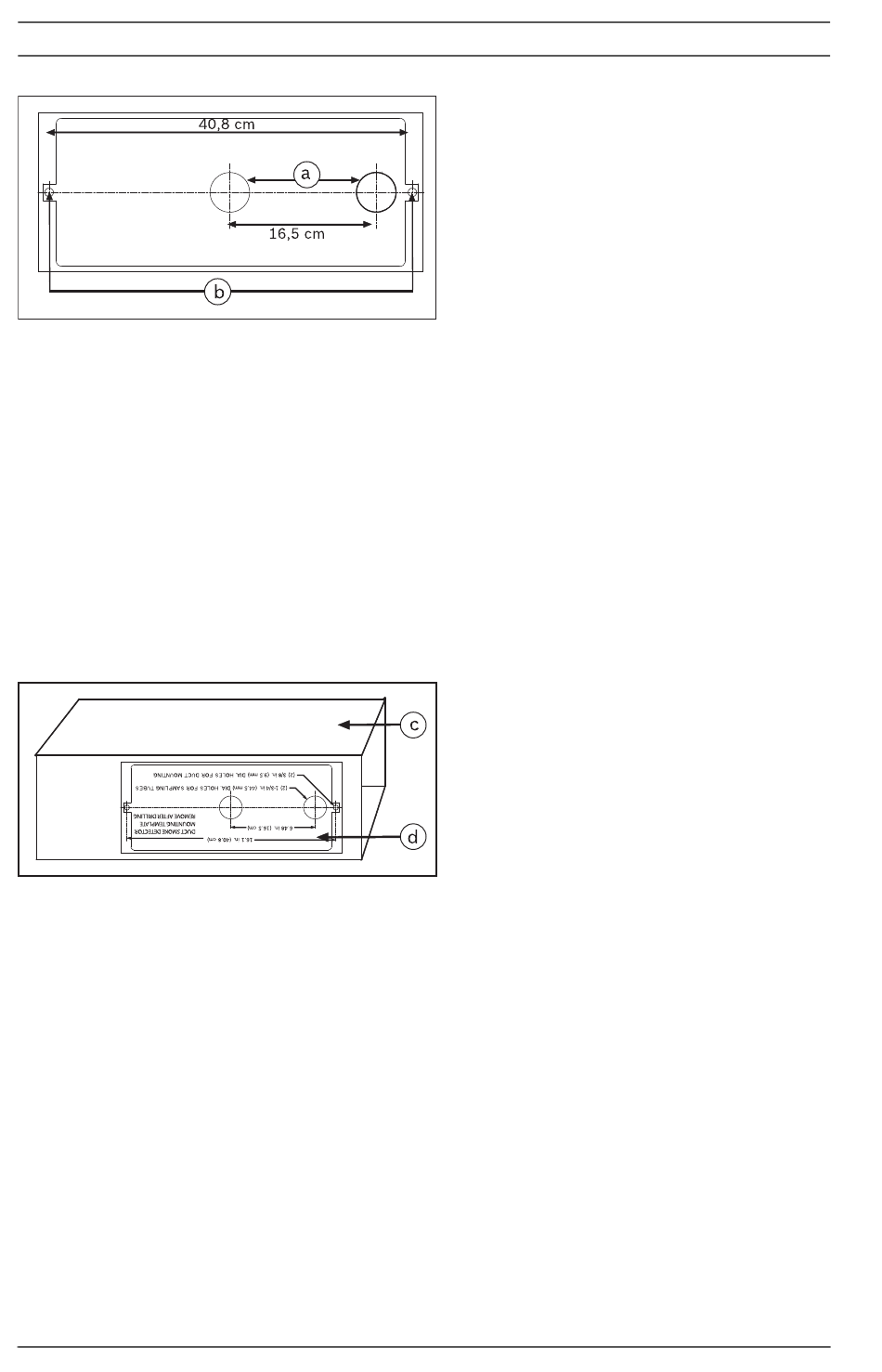

Εικόνα 4.4 Εργαλείο διάτρησης
2.
3.
4.
Εικόνα 4.5 Θέση του εργαλείου διάτρησης
5.
6.
7.
F.01U.033.733 | 5.0 | 2011.11
Τοποθετήστε το εργαλείο διάτρησης στην επιλεγμένη θέση
εγκατάστασης στον αεραγωγό και κολλήστε το (βλ.
Σχήμα 4.5).
Ανοίξτε δύο οπές ∅ 9,5 mm στον αεραγωγό, για τα δύο
παξιμάδια επέκτασης, για την ασφάλιση του πλαισίου και
δημιουργήστε ανοίγματα ∅ 44,5 mm για το σωλήνα
δειγματοληψίας και το σωλήνα εξαερισμού
Αφαιρέστε το εργαλείο διάτρησης, λειάνετε τα αιχμηρά
άκρα και αφαιρέστε τυχόν σκόνη και βρομιά.
Τοποθετήστε παξιμάδια επέκτασης #10-24 (βλ. Σχήμα 4.6)
στις δύο οπές ∅ 9,5 mm.
Βιδώστε τις βίδες #10-24 x 1 in. στα παξιμάδια επέκτασης
και σφίξτε με το χέρι. Έτσι διασφαλίζεται η σωστή στερέωση
των παξιμαδιών ασφάλισης στον αεραγωγό.
Μπορείτε να συγκρατείτε τα παξιμάδια επέκτασης σφιχτά με
λαβίδα, ώστε να μην περιστρέφονται κατά το βίδωμα των
βιδών.
Τώρα, αφαιρέστε και τις δύο βίδες.
Εγχειρίδιο εγκατάστασης
Ανιχνευτής καπνού για αεραγωγούς
Αρ. Περιγραφή
οπές ∅ 44,5 mm για το
a
σωλήνα δειγματοληψίας και
το σωλήνα εξαερισμού
οπές ∅ 9,5 mm για πλαίσιο
b
ασφάλισης
Αρ. Περιγραφή
c Αεραγωγός
d Εργαλείο διάτρησης
