28 de | Installation
7.

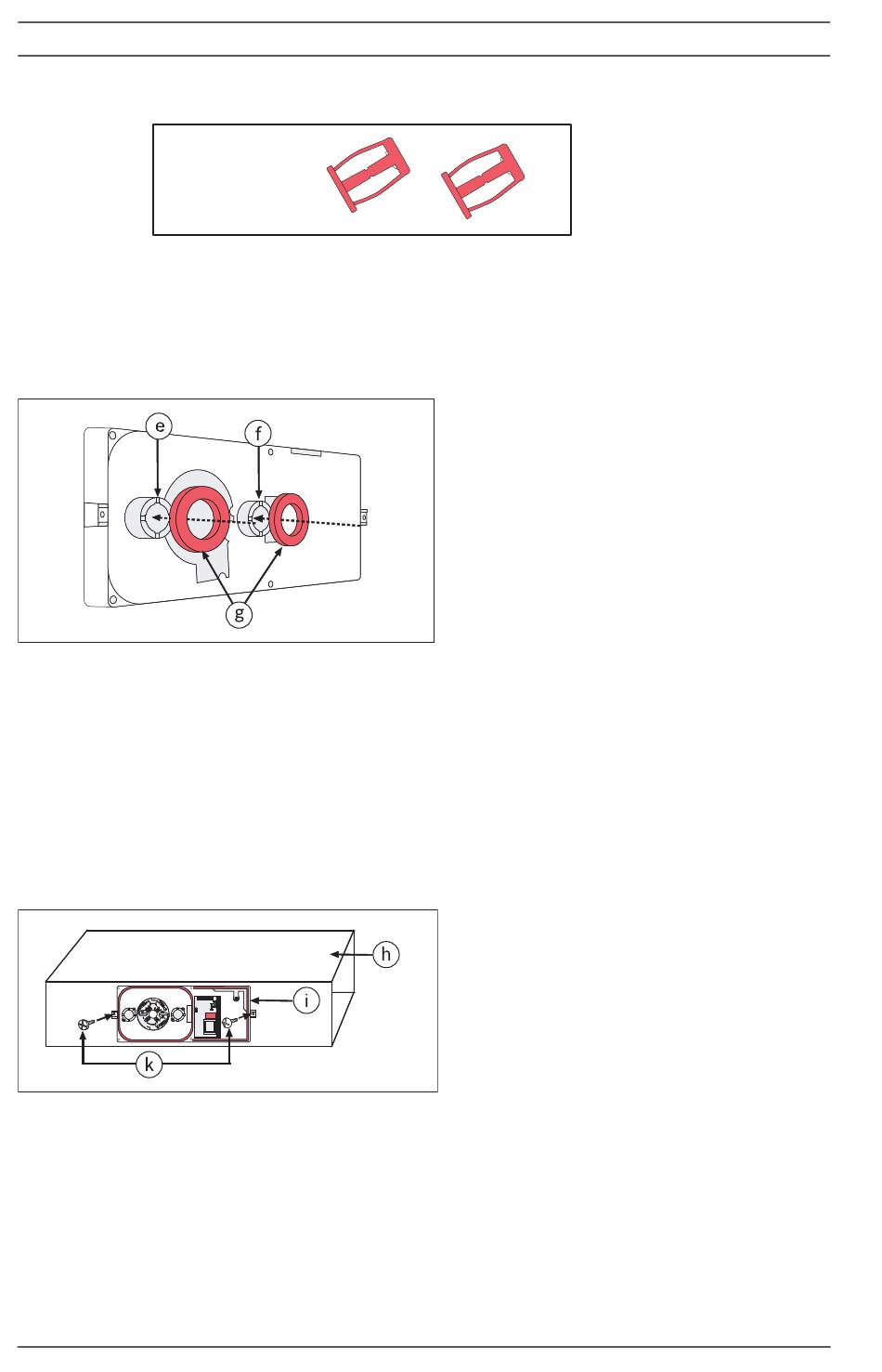

Bild 4.6 Spreizmuttern #10-24
8.
Bild 4.7 Schaumgummi-Dichtungsringe
9.
Bild 4.8 Gehäusemontage
10. Abluftrohr und Entnahmerohr aus dem Karton nehmen.
F.01U.033.733 | 5.0 | 2011.11
Beide Schrauben anschließend wieder herausdrehen.
Schaumgummi-Dichtungsringe an der Rückseite des FAD-
420-HS-EN auf die Montageflansche von Entnahmerohr und
Abluftrohr schieben (siehe Bild 4.7).
FAD-420-HS-EN auf den Lüftungskanal setzen und mit den
Schrauben #10-24 x 1in. in den Spreizmuttern befestigen
(siehe Bild 4.8).
Schrauben nicht zu fest anziehen. Zu starkes Anziehen der
Schrauben führt zum Ausbeulen des Blechs am
Lüftungskanal!
Kontrollieren ob der Endstopfen am Entnahmerohr
montiert ist (siehe Bild 4.9).
Installationsanleitung
Nr. Beschreibung
e Abluftrohr-Montageflansch
f Entnahmerohr-
Montageflansch
g Schaumgummi-
Dichtungsringe
Nr. Beschreibung
h Lüftungskanal
i Meldergehäuse
k #10-24 x 1" Schrauben
Bosch Sicherheitssysteme GmbH
Lüftungskanalmelder
