Légcsatorna füstérzékelő

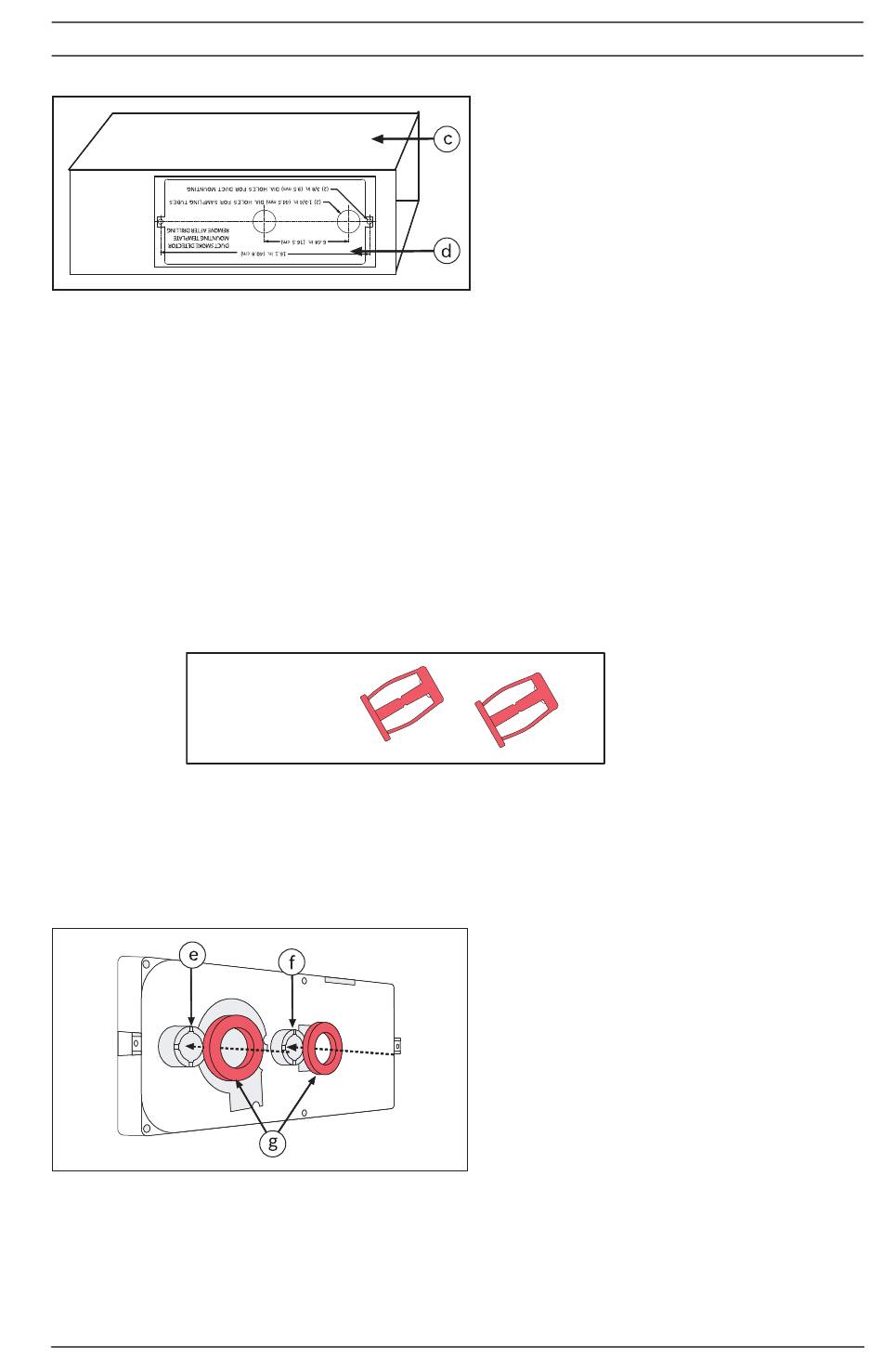

Ábra 4.5 A fúrósablon elhelyezése
5.
6.
7.
Ábra 4.6 #10-24 bővítőanyák
8.
Ábra 4.7 Szivacsgumi tömítőgyűrűk
Bosch Sicherheitssysteme GmbH
Helyezze a #10-24 bővítőanyákat (lásd Ábra 4.6) a két
∅ 9,5 mm-es lyukba.
Csavarja be a #10-24 x 1 hüvelykes csavarokat a
bővítőanyákba, és húzza meg őket kézzel. Ez garantálja a
bővítőcsavarok megfelelő rögzítését a
szellőzőcsatornában.
A bővítőcsavarokat megtarthatja egy fogóval, nehogy
elforogjanak miközben a csavarokat becsavarja.
Ezután távolítsa el mindkét csavart.
Helyezze a szivacsgumi tömítőgyűrűket az FAD-420-HS-EN
légcsatorna füstérzékelő hátsó részére, a mintavételi cső
és a visszavezető cső rögzítőkarimájára (lásd: Ábra 4.7).
Telepítési útmutató
Sz. Leírás
c Szellőzőcsatorna
d Fúrósablon
Sz. Leírás
e A visszavezető cső
rögzítőkarimája
f A visszavezető cső
rögzítőkarimája
g Szivacsgumi tömítőgyűrűk
