Légcsatorna füstérzékelő
második csőhöz tartozó beállítócsapot és beállítócsavart el kell
távolítani.
Határértékek:
VIGYÁZAT!
A mintavételi csövön legalább 12 kivezető lyuknak kell lennie, és
a cső hossza legyen legalább 30 cm. A legnagyobb megengedett
csőhossz 3 m!
Két cső összeszereléséhez szükséges lépések:
1.
2.
3.
4.
5.
Példa: Ehhez 2,13 m hosszú mintavételi csőre van szükség.
Szereljen össze egy D344-3 (0,91 m-es) és egy D344-5 (1,52 m-
es) típusú mintavételi csövet. Ezután 30 cm-rel rövidítse le a
D344-5 csövet, majd helyezze fel a záródugót.

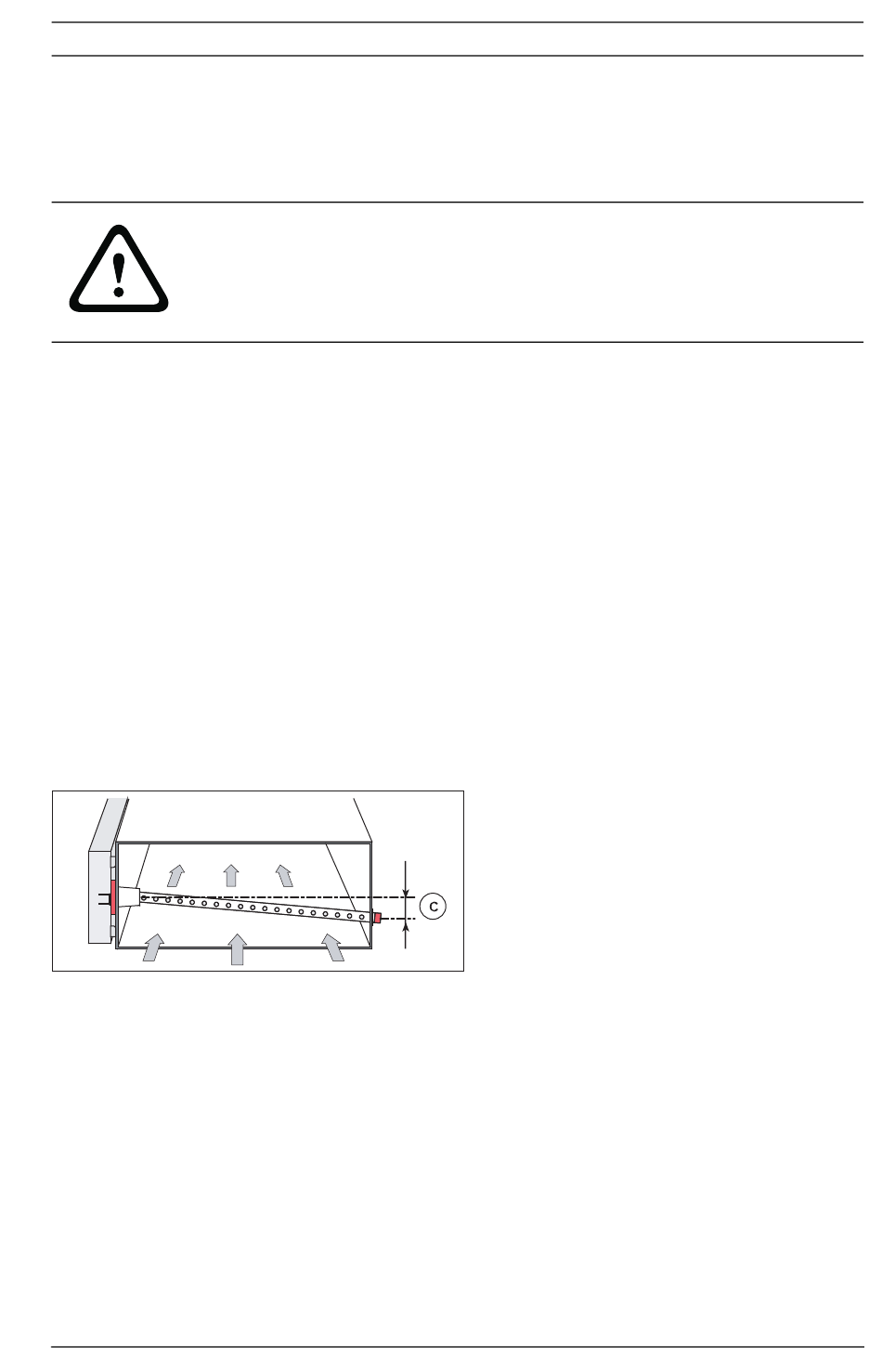

Ábra 4.2 A mintavételi cső rögzítése
A 90 cm-nél hosszabb mintavételi csöveket a
szellőzőcsatornához kell rögzíteni.
A szellőzőcsatorna tartófuratának 2,5–5 centiméterrel a
belépőnyílás alatt kell lennie hogy lehetővé tegye a pára
elvezetését (lásd: Ábra 4.2).
Tömítse a szellőzőcsatorna és a mintavételi cső közötti hézagot.
Bosch Sicherheitssysteme GmbH
Távolítsa el az első cső záródugóját.
Távolítsa el a második cső beállítócsapját és
beállítócsavarját.
Csatlakoztassa a két csövet.
Igazítsa egy vonalba a mintavételi csöveken lévő lyukakat,
és csavarja be a beállítócsavarokat.
Helyezze fel a záródugót.
Telepítési útmutató
Sz. Leírás
c 2,5–5 cm
F.01U.033.733 | 5.0 | 2011.11
Felszerelés | hu 109
