142 nl | Installatie
De afstand van de FAD-420-HS-EN tot deze kritieke plaatsen
moet ten minste drie maal de kanaalbreedte [b ≥ 3 x d]
bedragen (zie Afbeelding 3.1).
3.3

Positie van de behuizing

De FAD-420-HS-EN mag alleen verticaal of horizontaal worden
gemonteerd (zie Afbeelding 3.2).
1

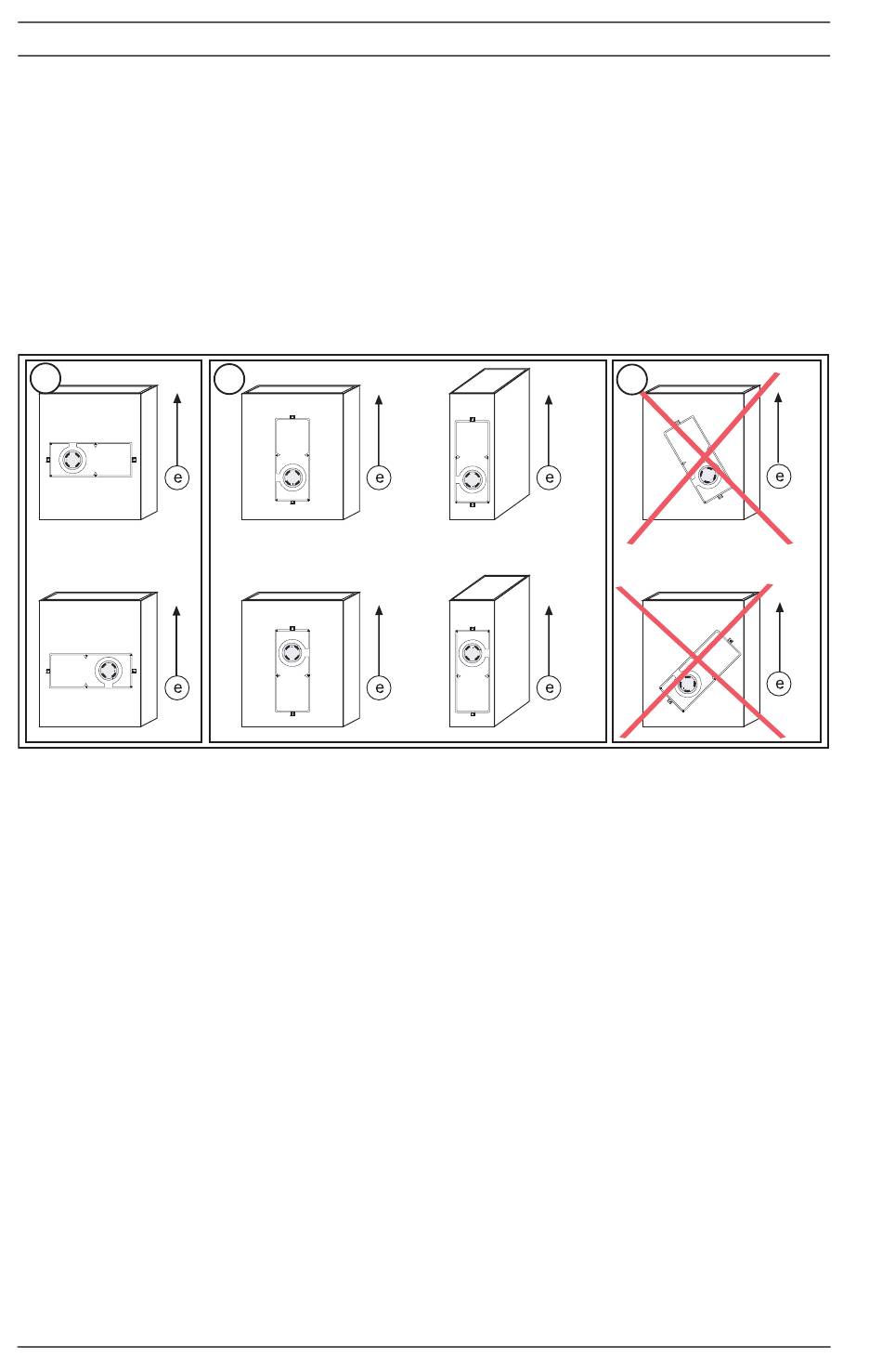

Afbeelding 3.2 Positie van de behuizing op het ventilatiekanaal
Nr.
e
4

Installatie

4.1

Bemonsteringsbuis

De bemonsteringsbuizen moeten zich uitstrekken over de
gehele breedte van het ventilatorkanaal en zijn daarom in drie
lengtes verkrijgbaar:
–
–
–
F.01U.033.733 | 5.0 | 2011.11
2
Omschrijving
Luchtstroomrichting
D344-1.5 (0,46 m)
D344-3 (0,91 m)
D344-5 (1,52 m)
Installatiehandleiding
Kanaalmelder
3
