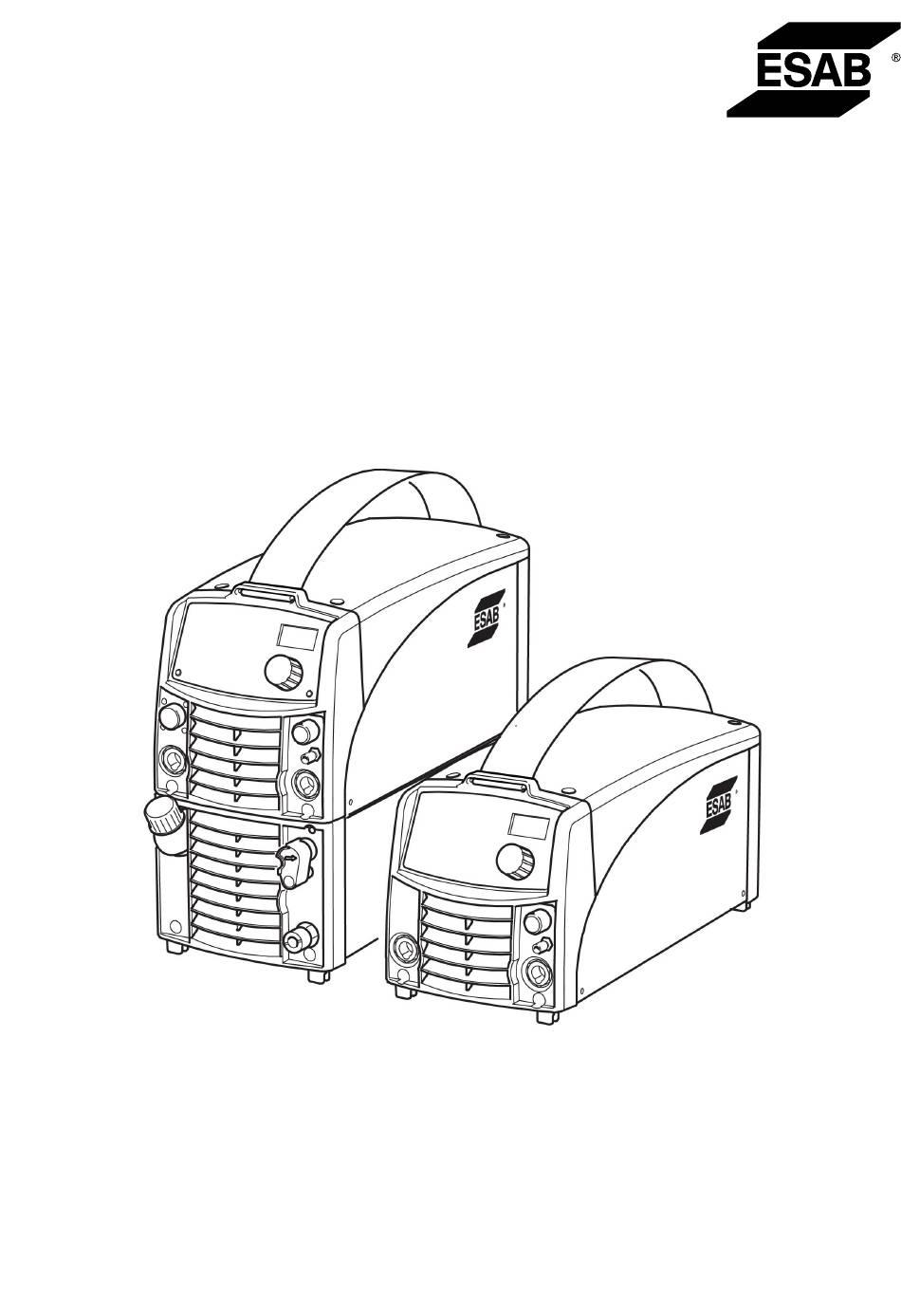

- Seite 1 Caddy® Tig 1500i, Tig 2200i Betriebsanweisung 0460 443 201 DE 20131001 Valid for: serial no. 803-xxx-xxxx to 927-xxx-xxxx...
-
Seite 3: Inhaltsverzeichnis
Anschluss des Kühlaggregats................14 Einschalten der Netzspannung.................14 WARTUNG ......................15 Kontrolle und Reinigung ................... 15 FEHLERSUCHE ....................16 ERSATZTEILBESTELLUNG ................17 DEMONTAGE UND ENTSORGUNG..............18 SCHALTPLAN ......................19 BESTELLNUMMMER ....................25 ZUBEHÖR........................26 Änderungen ohne vorherige Ankündigung vorbehalten. 0460 443 201 © ESAB AB 2013... -
Seite 4: Sicherheit
1 SICHERHEIT SICHERHEIT Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. Neben den standardmäßigen Bestimmungen für den Arbeitsplatz sind die folgenden Empfehlungen zu beachten. - Seite 5 FEHLFUNKTION – Fordern Sie bei einer Fehlfunktion qualifizierte Hilfe an. Vor Installation oder Verwendung müssen Sie die Betriebsanleitung gelesen und verstanden haben. SCHÜTZEN SIE SICH UND ANDERE! ESAB bietet sämtliche erforderliche Schweißschutzvorrichtungen und Zubehörkomponenten. WARNUNG! Verwenden Sie die Stromquelle nicht zum Auftauen gefrorener Leitungen.
- Seite 6 Stromversorgung über das öffentliche Niederspannungsnetz erfolgt. Aufgrund von Leitungs- und Emissionsstöreinflüssen können in diesen Umgebungen potenzielle Probleme auftreten, wenn es um die Gewährleistung der elektromagnetischen Verträglichkeit von Ausrüstung der Klasse A geht. 0460 443 201 - 6 - © ESAB AB 2013...
-
Seite 7: Einführung

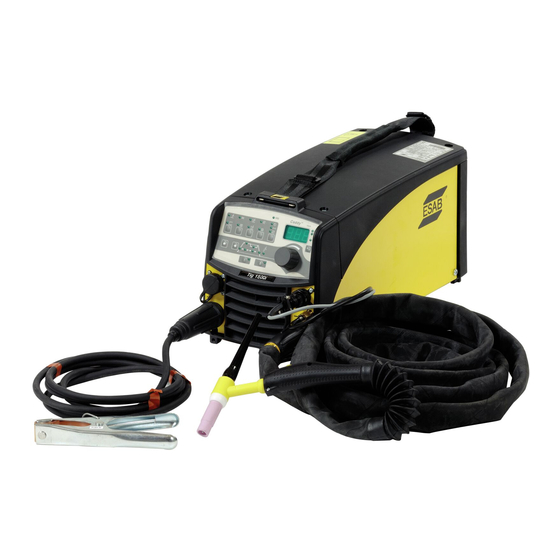

EINFÜHRUNG Tig 1500i/2200i sind Schweißstromquellen, die für WIG- und MMA-Schweißen verwendet werden können. Sie liefern Gleichstrom (DC). ESAB-Produktzubehör wird im Kapitel "ZUBEHÖR" in diesem Dokument aufgeführt. Ausrüstung Die Stromquelle wird mit einem 3-m-Schweißkabel mit WIG-Brenner, einem 3-m-Rückleiterkabel, einem 3-m-Netzkabel, sowie einer Betriebsanweisung für Stromquelle und Bedienkonsole geliefert;... -
Seite 8: Technische Daten
72 V ab Seriennummern 803 Betriebstemperatur -10 bis 40°C -10 bis 40°C Transporttemperatur -20 bis 55°C -20 bis 55°C Konstanter Schalldruck im < 70 dB(A) < 70 dB(A) Leerlauf Abmessungen,L × B × H 0460 443 201 - 8 - © ESAB AB 2013... - Seite 9 Mit IP23 gekennzeichnete Ausrüstung ist für den Einsatz im Innen- und Außenbereich vorgesehen. Anwendungsklasse Das Symbol zeigt an, dass die Stromquelle für den Einsatz in Bereichen mit erhöhtem elektrischem Gefahrengrad ausgelegt ist. Netzstromversorgung, Z Maximal zulässige Netzimpedanz gemäß IEC 61000-3-11. 0460 443 201 - 9 - © ESAB AB 2013...
-
Seite 10: Installation
Phasenstrom I 11 A 11 A 14 A 1eff Sicherung Überstromsicherun 16 A 16 A 16 A 16 A Typ C MCB 13 A 13 A 16 A 16 A 0460 443 201 - 10 - © ESAB AB 2013... - Seite 11 4 INSTALLATION HINWEIS! Die aufgeführten Netzkabelquerschnitte und Sicherungsgrößen entsprechen den schwedischen Bestimmungen. Die Stromquelle ist gemäß den entsprechenden nationalen Vorschriften und Regeln zu benutzen. 0460 443 201 - 11 - © ESAB AB 2013...
-
Seite 12: Betrieb
Anschluss BLAU, mit ELP* für Kühlwasser aus dem Kühlaggregat Anschluss für Gas zum WIG-Brenner Anschluss ROT für Kühlwasser zum Kühlaggregat Anschluss (-) für den WIG-Brenner; Nachfüllen von Kühlwasser MMA-Schweißen: Rückleiterkabel oder Schweißkabel 0460 443 201 - 12 - © ESAB AB 2013... -
Seite 13: Symbolerklärung
5 BETRIEB * ESAB Logic Pump, siehe Abschnitt "Wasseranschluss". Symbolerklärung Wasseranschluss Das Kühlaggregat ist mit dem Sensorsystem ELP (ESAB Logic Pump) ausgestattet. Dieses erkennt, ob die Wasserschläuche angeschlossen sind. Bei Anschluss eines wassergekühlten WIG-Brenners startet die Kühlung. WIG-Schweißen Bevor Sie die Tig 1500i/2200i zum WIG-Schweißen verwenden, müssen sie mit den folgenden Komponenten ausgestattet werden: •... -
Seite 14: Anschluss Des Kühlaggregats
Um die Netzspannung zu trennen, bringen Sie den Netzschalter in die Stellung "0". Sowohl bei einer Spannungsunterbrechung als auch beim normalen Ausschalten werden die Schweißdaten gespeichert und beim nächsten Start der Stromquelle reaktiviert. 0460 443 201 - 14 - © ESAB AB 2013... -
Seite 15: Wartung
Stromquelle einmal pro Jahr mit trockener Druckluft (reduzierter Druck) zu reinigen. Verstopfte Lufteinlässe und Auslässe führen anderenfalls zur Überhitzung. Schweißbrenner Reinigung und Wechsel der Brennerverschleißteile sind in regelmäßigen Abständen vorzunehmen. Dadurch wird ein störungsfreier Schweißvorgang gewährleistet. 0460 443 201 - 15 - © ESAB AB 2013... -
Seite 16: Fehlersuche
Prüfen Sie, ob Schweißstrom- und Rückleiterkabel korrekt angeschlossen sind. • Vergewissern Sie sich, dass der korrekte Stromwert eingestellt ist. • Vergewissern Sie sich, dass die korrekten Elektroden verwendet werden. • Überprüfen Sie den Gasfluss. 0460 443 201 - 16 - © ESAB AB 2013... -
Seite 17: Ersatzteilbestellung
ESAB-Servicetechniker auszuführen. Verwenden Sie nur ESAB-Originalersatzteile und ESAB-Originalverschleißteile. Tig 1500i, Tig 2200 wurden gemäß den internationalen und europäischen Standards IEC/EN 60974-1 und IEC/EN 60974-3 konstruiert und getestet. Das Serviceunternehmen, das Service- oder Reparaturarbeiten ausgeführt hat, muss sicherstellen, dass das Produkt auch weiterhin dem genannten Standard entspricht. -
Seite 18: Demontage Und Entsorgung
Abfall in einer Recyclinganlage entsorgt werden. Als für diese Ausrüstung zuständige Person müssen Sie Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. 0460 443 201 - 18 - © ESAB AB 2013... -
Seite 19: Schaltplan
SCHALTPLAN SCHALTPLAN 0460 443 201 - 19 - © ESAB AB 2013... - Seite 20 SCHALTPLAN 0460 443 201 - 20 - © ESAB AB 2013...
- Seite 21 SCHALTPLAN 0460 443 201 - 21 - © ESAB AB 2013...
- Seite 22 SCHALTPLAN 0460 443 201 - 22 - © ESAB AB 2013...
- Seite 23 SCHALTPLAN 0460 443 201 - 23 - © ESAB AB 2013...
- Seite 24 SCHALTPLAN 0460 443 201 - 24 - © ESAB AB 2013...
-
Seite 25: Bestellnummmer
Ordering no. Product 0460 450 880 Caddy® Tig 1500i, TA33 incl. MMA cable kit complete (3 m) and Tig torch TXH 151 (4 m) 0460 450 881 Caddy® Tig 2200i, TA33 incl. MMA cable kit complete (3 m) and Tig torch... -
Seite 26: Zubehör
0460 330 880 Trolley for 20-50 litre gas bottle 0459 491 910 Remote control adapter RA12, 12 pole For analogue remote controls to CAN based equipment. Only with panel TA34 0460 443 201 - 26 - © ESAB AB 2013... - Seite 27 Cooling unit 0460 144 880 Cooling unit CoolMini 0460 509 880 Assembly kit Only for Tig 2200i Cable kit 0700 006 884 Welding cable kit 0700 006 885 Return cable kit 0460 443 201 - 27 - © ESAB AB 2013...
- Seite 28 Remote cable CAN 4 pole - 12 pole 0459 544 880 0459 554 881 10 m 0459 554 882 15 m 0459 554 883 25 m 0459 554 884 0.25 m Only with panel TA34 0460 443 201 - 28 - © ESAB AB 2013...
- Seite 29 ZUBEHÖR 0460 443 201 - 29 - © ESAB AB 2013...
