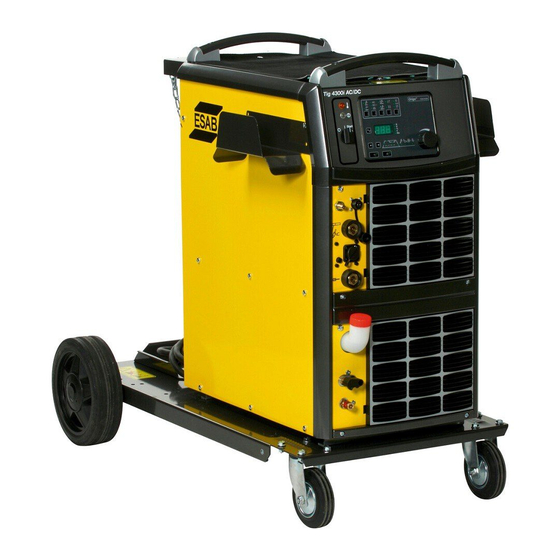

- Seite 1 Tig 4300i AC/DC Origo t Betriebsanweisung 0460 157 001 DE 070309 Valid for serial no. 710- -xxx- -xxxx...
-
Seite 2: Inhaltsverzeichnis
1 RICHTLINIEN ............2 SICHERHEIT . -
Seite 3: Richtlinien
RICHTLINIEN ZULASSUNGSNACHWEIS ESAB AB, Welding Equipment, SE--695 81 Laxå, Schweden, bestätigt hiermit in Eigenverantwortung, daß die Schweißstromquelle Tig 4300i AC/DC, Tig 4300iw AC/DC ab Seriennummer 710 (2007 w.10) gemäß dem Standard EN 60974--1 /--2 /--3 und EN 60974--10 und den Bedingungen der Direktive (2006/95/EWG) und (2004/108/EWG) konstruiert und gestestet wurden. - Seite 4 BEI STÖRUNGEN - - Nur Fachpersonal mit der Behebung von Störungen beauftragen. LESEN SIE DIE BETRIEBSANWEISUNG VOR DER INSTALLATION UND INBETRIEBNAHME DURCH. SCHÜTZEN SIE SICH SELBST UND ANDERE! Die notwendige Schweißschutzausrüstung und weiteres Zubehör wird von ESAB zur Verfügung gestellt. WARNUNG! Lesen Sie die Betriebsanweisung vor der Installation und inbetriebnahme durch.
-
Seite 5: Einführung
Schweißvorgänge mit umhüllten Elektroden (MMA--Schweißen). Die Schweißstrom- quelle kann mit Wechselstrom (WS/AC) oder Gleichstrom (GS/DC) betrieben werden. ESAB- -Produktzubehör finden Sie auf Seite 19. Ausstattung Die Stromquelle wird mit einem 5 m langen Netzkabel samt Anschluss, mit einem 5 m langen Rückleiterkabel sowie einer Betriebsanweisung für Stromquelle und Bedienkonsole geliefert. -
Seite 6: Installation
Tig 4300i AC/DC Leistungsfaktor bei max. Strom 0.89 0.89 Wirkungsgrad bei max. Strom 76 % 80 % Leerlaufspannung 83 V Arbeitstemperatur --10 bis 40˚C Transporttemperatur --25 bis +55˚C Kontinuierlicher Schalldruck im Leerlauf <70 db (A) Abmessungen L x B x H 625 x 394 x 776 Gewicht 95 kg... -
Seite 7: Hebeanweisung
Hebeanweisung Mit Stromquelle Mit Wagen und Stromquelle Positionierung Positionieren Sie die Schweißstromquelle so, dass Ein-- und Auslass für die Kühlluft nicht blockiert werden. Netzanschluss Kontrollieren Sie, dass die Schweißstromquelle mit der korrekten Netzspannung versorgt und eine angemessene Sicherungsgröße verwendet wird. Nehmen Sie eine Schutzerdung gemäß... -
Seite 8: Betrieb
Anschluss für Schweißkabel (--) oder Anschluss für Kühlflüssigkeit, findet bei Brenner diesem Modell keine Verwendung Anschluss für Startsignal vom Brenner Anschluss für Gasschlauch Anschluss für Gas zum Brenner *ELP = ESAB Logic Pump, siehe Punkt 6.6. - - 8 - - bt32d1ga... -
Seite 9: Erklärung Der Symbole
Temperatur wird der Thermostat automatisch zurückgesetzt. Kühlaggregat Wasserabsperrung Das Kühlaggregat ist mit dem Sensorsystem ELP (ESAB Logic Pump) ausgestattet. Dieses erkennt, ob die Wasserschläuche angeschlossen sind. Bei Anschluss eines wassergekühlten WIG--Brenners muss sich der Schalter an der Stromquelle in der Stellung ”0” (AUS) befinden. -
Seite 10: Wartung
Funktion während des Schweißens Beim Start des Schweißvorgangs betätigt der Schweißer den Brennerkontakt und die Stromquelle gibt Spannung an die Elektrode aus. Gleichzeitig startet die Wasserpumpe. Am Ende des Schweißvorgangs lässt der Schweißer den Brennerkontakt los und das Schweißen wird beendet. Die Pumpe hält 6,5 min nach Abschluss des Schweißvorgangs an und schaltet sich in den so genannten Energiesparmodus. -
Seite 11: Auffüllung Von Kühlflüssigkeit
Auffüllung von Kühlflüssigkeit Füllen Sie Kühlflüssigkeit bis zur Hälfte des Einlassrohrs ein. Als Kühlmittel wird eine ESAB--Fertigmischung empfohlen, siehe Zubehör auf Seite 19. GEHEN SIE VORSICHTIG VOR! Kühlflüssigkeit ist als Chemieabfall zu behandeln. FEHLERSUCHE Folgende Kontrollmaßnahmen werden vor dem Heranziehen von speziell geschultem Wartungspersonal empfohlen. -
Seite 12: Ersatzteilbestellung
Verantwortung der Abteilung, die Service- - und Reparaturarbeiten ausführt, sich zu vergewissern, daß das Produkt nach der Arbeit von dem oben angegebenen Standard nicht abweicht. Ersatzteile bestellen Sie bei einem ESAB--Vertreter in Ihrer Nähe (siehe letzte Seite). - - 12 - - bt32d1ga... - Seite 13 - - 13 - -...
-
Seite 14: Schaltplan
Schaltplan - - 14 - - Edition 070309 bt32dia2... - Seite 15 - - 15 - - Edition 070309 bt32dia2...
-
Seite 16: Cooling Unit
Cooling unit - - 16 - - Edition 070309 bt32dia2... -
Seite 17: Bestellnummer
0459 839 003 Spare parts list Control panel, Origot TA24 AC/DC 0459 944 xxx Instruction manual Control panel, Origot TA24 AC/DC Instruction manuals and the spare parts list are available on the Internet at www.esab.com - - 17 - - Edition 070309 bt32o... -
Seite 18: Ersatzteilliste
Tig 4300i AC/DC Ersatzteilliste Item Ordering no. Denomination 0458 398 001 Filter 0458 383 001 Front grill - - 18 - - Edition 070309 ba37s... -
Seite 19: Zubehör
Tig 4300i AC/DC Zubehör Trolley ....... . 0458 530 881 Remote control unit AT1 CAN . - Seite 20 Tig 4300i AC/DC TIG torch TXH 400w incl. 4 m cable assembly ....0460 014 840 incl. 8 m cable assembly ....0460 014 880 TIG torch TXH 400w HD incl.
- Seite 21 - - 21 - -...
- Seite 22 - - 22 - -...
- Seite 23 - - 23 - -...
- Seite 24 ESAB subsidiaries and representative offices Europe Asia/Pacific Representative offices NORWAY AS ESAB AUSTRIA BULGARIA CHINA Larvik ESAB Ges.m.b.H ESAB Representative Office Shanghai ESAB A/P Tel: +47 33 12 10 00 Vienna- -Liesing Sofia Shanghai Fax: +47 33 11 52 03...
