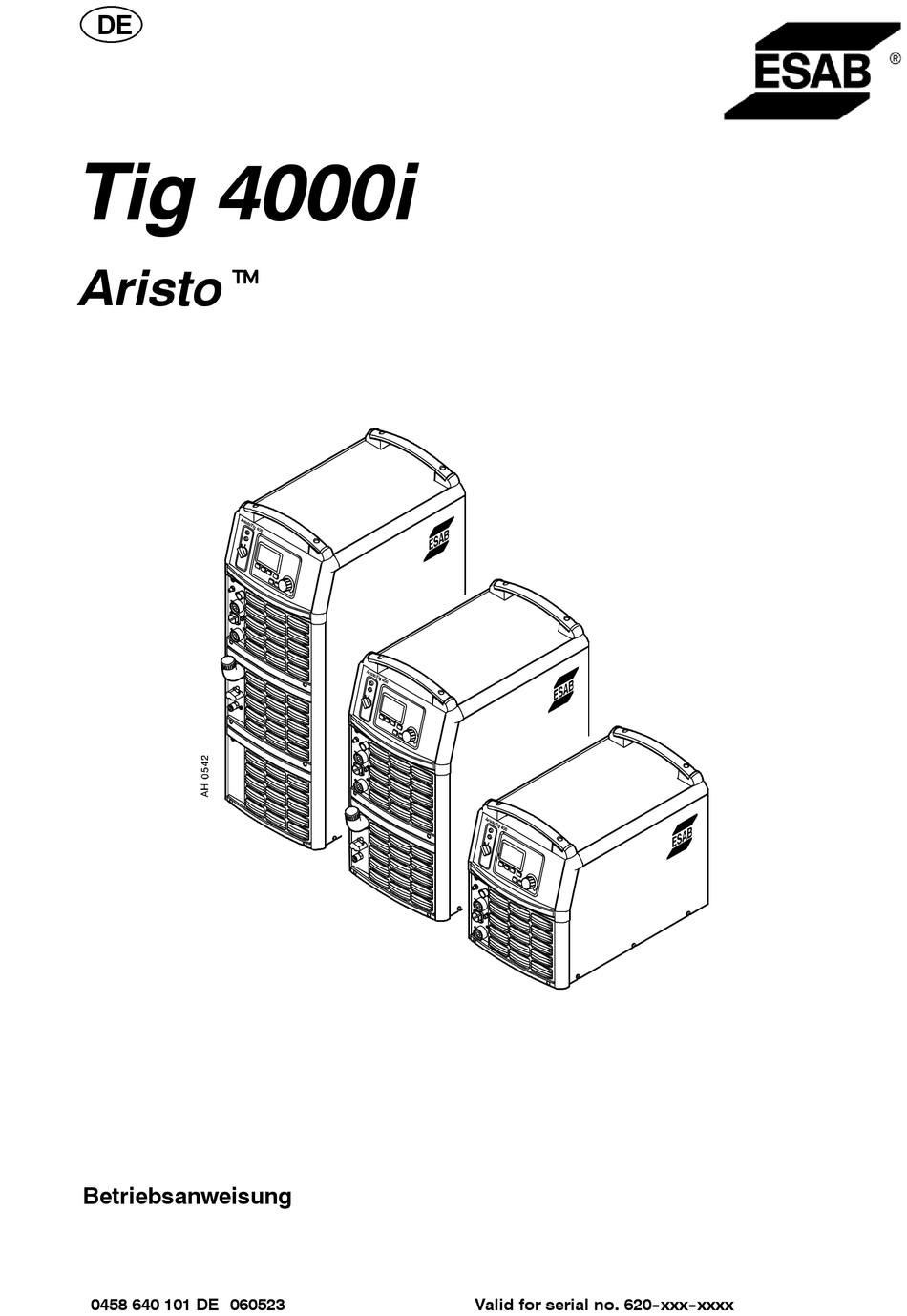

DE
Tig 4000i
Aristot
Betriebsanweisung
0458 640 101 DE 060523
Valid for serial no. 620- -xxx- -xxxx

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ESAB Aristo Tig 4000i

Inhaltszusammenfassung für ESAB Aristo Tig 4000i

  • Seite 1 Tig 4000i Aristot Betriebsanweisung 0458 640 101 DE 060523 Valid for serial no. 620- -xxx- -xxxx...

  • Seite 2: Inhaltsverzeichnis

    1 RICHTLINIEN ............2 SICHERHEIT .

  • Seite 3: Richtlinien

    RICHTLINIEN ZULASSUNGSNACHWEIS ESAB AB, Welding Equipment, SE--695 81 Laxå, Schweden, bestätigt hiermit in Eigenverantwortung, daß die Schweißstromquelle Tig 4000i ab Seriennummer 620 dem Standard IEC/EN 60974--1 gemäß den Bedingungen der Direktive (73/23/EEG) mit Zusatz (93/68/EEG) und dem Standard IEC/EN 60974--10 gemäß den Bedingungen der Direktive (89/336/EEG) mit Zusatz (93/68/EEG) entspricht.
  • Seite 4 BEI STÖRUNGEN - - Nur Fachpersonal mit der Behebung von Störungen beauftragen. LESEN SIE DIE BETRIEBSANWEISUNG VOR DER INSTALLATION UND INBETRIEBNAHME DURCH. SCHÜTZEN SIE SICH SELBST UND ANDERE! Die notwendige Schweißschutzausrüstung und weiteres Zubehör wird von ESAB zur Verfügung gestellt. WARNUNG! Lesen Sie die Betriebsanweisung vor der Installation und inbetriebnahme durch.

  • Seite 5: Einführung

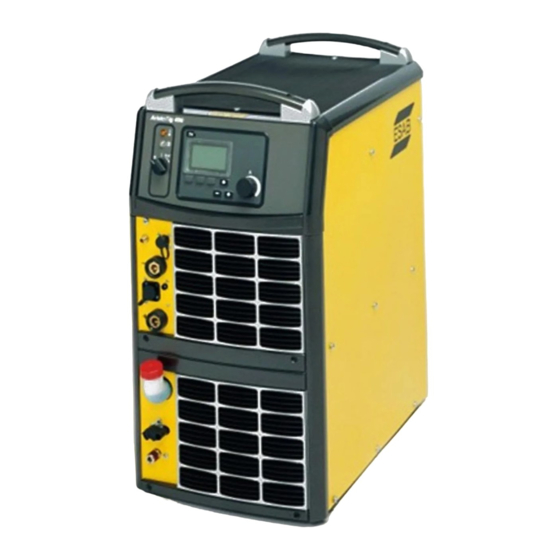

    Tig 4000i mit Kühlaggregat, Spartransformator und TA6--Bedienkonsole Achtung! In dieser Betriebsanweisung wird die Stromquelle Tig 4000i mit Kühlaggregat und Spartransformator beschrieben. ESAB- - Produktzubehör finden Sie auf Seite 21. Ausstattung Zum Lieferumfang von Tig 4000i gehört, 5 m Rückleiterkabel, Betriebsanweisung für die Stromquelle und die Bedienkonsole.

  • Seite 6: Technische Daten

    TA6- -Konsole Drehknopf für die Stromeinstellung. Alle anderen Einstellungen werden über Druckknöpfe und Meldungen im Display vorgenommen. Eine detaillierte Beschreibung der Bedienkonsolen entnehmen Sie der jeweiligen Betriebsanweisung. TECHNISCHE DATEN Tig 4000i Tig 4000i nicht umschaltbar umschaltbar Netzspannung 400V, ±10%, 3∼ 50 Hz 208/230/400/460/475/500/575V, ±10%, 3∼...

  • Seite 7: Installation

    Kühlaggregat Kühlleistung 2500 W bei 40˚C Temperaturdifferenz und einem Fluss von 1,5 l/min Kühlflüssigkeit 50% Wasser / 50% Glykol Flüssigkeitsmenge 5,5 l Max. Wasserfluss 2,0 l/min So viele wassergekühlte Schweißpistolen/ zwei MIG--Schweißpistolen oder Brenner dürfen maximal angeschlossen werden ein WIG--Brenner und eine MIG--Schweißpistole Relative Einschaltdauer (ED) Die relative Einschaltdauer gibt die prozentuale Zeitdauer ausgehend vom Referenzwert 10 Minuten an, in der mit einer bestimmten Belastung geschweißt werden kann.

  • Seite 8: Hebeanweisung

    Hebeanweisung Mit Stromquelle Mit Wagen und Stromquelle Mit Wagen 2 und Stromquelle Positionierung Positionieren Sie die Schweißstromquelle so, dass Ein-- und Auslass für die Kühlluft nicht blockiert werden. - - 8 - - bt23d1ga...

  • Seite 9: Elektrische Installation (Spartransformator)

    Elektrische Installation (Spartransformator) - - 9 - - bt23d1ga...

  • Seite 10: Netzanschluss

    Netzanschluss Kontrollieren Sie, dass die Schweißstromquelle mit der korrekten Netzspannung angeschlossen und eine angemessene Sicherungsgröße verwendet wird. Nehmen Sie eine Schutzerdung gemäß den geltenden Bestimmungen vor. Kennschild mit Anschlussdaten Empfohlene Werte für Sicherungsgröße und Kabelquerschnitt Tig 4000i 60 Hz 50/60 50 Hz 60 Hz 60 Hz...

  • Seite 11: Betrieb

    BETRIEB Allgemeine Sicherheitsvorschriften für die Handhabung dieser Ausrüstung fin- den Sie auf Seite 3. Die Vorschriften vor Anwendung der Ausrüstung bitte le- sen! Anschlüsse und Bedienelemente Anschluss für Kühlwasser vom WIG--Bren- Schalter für Netzspannung 0 / 1 / START ner ROT Anschluss mit Kühlwasserabsperrung zum Weiße Anzeigelampe, Netzspannung EIN Schweißbrenner BLAU...

  • Seite 12: Kühlersteuerung

    Kühlersteuerung Die Schweißstromquelle ist mit einer Zeitschaltung versehen, die den Kühler 6,5 min nach Beendigung eines Schweißvorgangs abschaltet. Die Stromquelle wechselt damit in den Energiesparmodus. Der Kühler läuft wieder an, wenn ein Schweißvorgang beginnt. Bei einem Schweißstrom bis 144 A laufen die Kühler mit verringerter Drehzahl, bei einem Strom über 144 A mit voller Drehzahl.

  • Seite 13: Fernbedienung

    Fernbedienung Aristo--Geräte mit intergrierter Bedienkonsole sollte Programmversion 1.21 oder höher besitzen, um eine korrekte Funktionsweise der Fernbedienung zu gewährleisten. Ist die Fernbedienung angeschlossen, befinden sich Stromquelle und Drahtvorschubeinheit im Fernbedienungsmodus. Tasten und Drehknöpfe werden gesperrt. Funktionen können ausschließlich per Fernbedienung gesteuert werden. Wenn keine Fernbedienung verwendet werden soll, muss die Fernbedienung von der Stromquelle bzw.

  • Seite 14: Auffüllung Von Kühlflüssigkeit

    Es liegt in der Verantwortung der Abteilung, die Service- - und Reparaturarbeiten aus- führt, sich zu vergewissern, daß das Produkt nach der Arbeit von dem oben angegebe- nen Standard nicht abweicht. Ersatzteile bestellen Sie bei einem ESAB--Vertreter in Ihrer Nähe (siehe letzte Seite). - - 14 - - bt23d1ga...
  • Seite 15 - - 15 - -...

  • Seite 16: Schaltplan

    Schaltplan - - 16 - - bt23e11a...
  • Seite 17 - - 17 - - bt23e11a...

  • Seite 18: Cooling Unit

    Cooling unit - - 18 - - bt23e11a...

  • Seite 19: Bestellnummer

    0458 855 xxx Instruction manual Aristot TA6 The instruction manuals and the spare parts list are available on the Internet at www.esab.com Under ”Products” and ”Welding & cutting equipment”, you will find a link to the page where you can both search for and download instructions and spare parts lists.

  • Seite 20: Ersatzteilliste

    Tig 4000i Ersatzteilliste Item Ordering no. Denomination 0458 398 001 Filter 0458 383 001 Front grill - - 20 - - Edition 060523 ba37s...

  • Seite 21: Zubehör

    Tig 4000i Zubehör Trolley ....... . . 0458 530 881 Remote control adapter RA12 12 pole .
  • Seite 22 Tig 4000i Return cable 5 m 70 mm ....0700 006 895 Water flow guard 0.7 l/min ....0456 855 880 Edition 060523 - - 22 - - bt23a11a...
  • Seite 23 - - 23 - -...
  • Seite 24 ESAB subsidiaries and representative offices Europe Asia/Pacific Representative offices NORWAY AS ESAB AUSTRIA BULGARIA CHINA Larvik ESAB Ges.m.b.H ESAB Representative Office Shanghai ESAB A/P Tel: +47 33 12 10 00 Vienna- -Liesing Sofia Shanghai Fax: +47 33 11 52 03...
