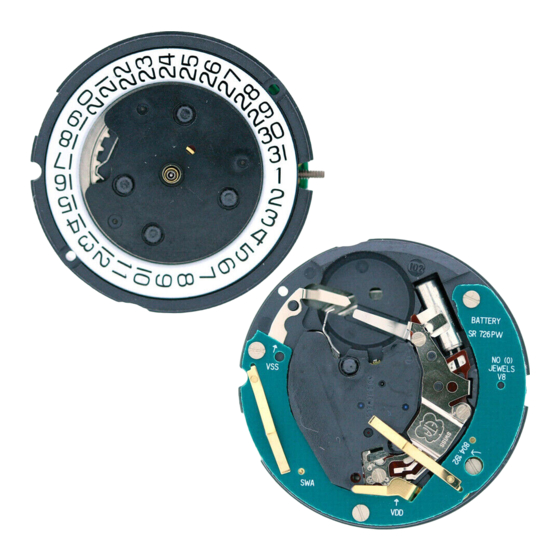

10 ½´´´ ETA 804.192
10 ½´´´ Ø 23,30 mm
Hauteur sur mouvement
Hauteur sur pile
Nombre de rubis
Fréquence
Les travaux de réparation et de révision ne doivent être effectués que par du personnel dûment formé.
Reparatur- und Revisionsarbeiten dürfen nur von ausgebildetem Fachpersonal ausgeführt werden.
The repair and reconditioning work must only be performed by properly trained personnel.
Höhe auf Werk
Höhe auf Batterie
Anzahl Rubine
Frequenz
ETA SA Manufacture Horlogère Suisse
SC Marketing & Communication | Bahnhofstrasse 9 | 2540 Grenchen | Switzerland
Phone +41 (0)32 655 71 11 | Fax +41 (0)32 655 71 74 | contact@eta.ch | www.eta.ch
Movement height
Height on battery
Number of jewels
Frequency
CT 804192 FDE 459835 04
07.03.2016
1
2
4,05 mm
4,10 mm
0
32'768 Hz
3
