Bauanleitung 120.841
Dreirad mit Getriebemotor
1

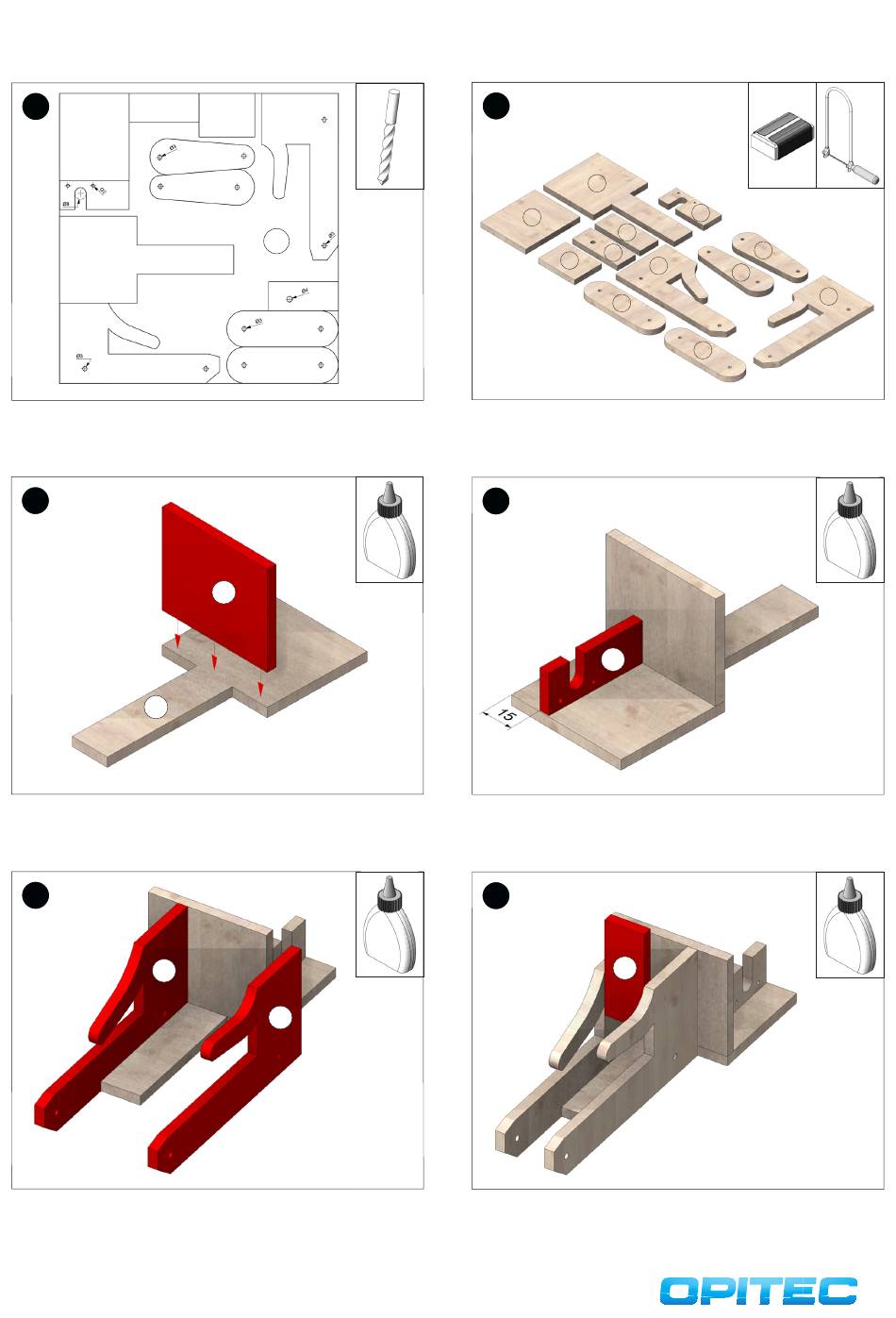

Die Schablone (Seite....) auf die Grundplatte (1) übertragen. Alle Boh-
rungen (ø2, ø3mm) durch bohren.
3
1a
Die Rückwand (1b) wie abgebildet auf die Grundplatte (1a) aufleimen.
5
1c
Die beiden Seitenteile wie abgebildet bündig zur Unterkante der
Grundplatte (1a) und Bündig zur Rückwand (1b) anleimen. Leim gut
trocknen lassen.
2
1
1b
1d
2
ø2
ø3
1b
1f
Alle Einzelteile aussägen und mit Schleifpapier säubern.
4
Die Heckleiste (1k) nach Bemaßung bzw. Abbildung aufleimen. Leim
gut trocknen lassen.
6
Das senkrechte Mittelteil (1e) von oben wie abgbeildet einleimen.
1a
1k
1e
1j
1l
1c
1h
1g
1i
1k
1e
1d
