Inhaltszusammenfassung für Heatmiser Touch V2

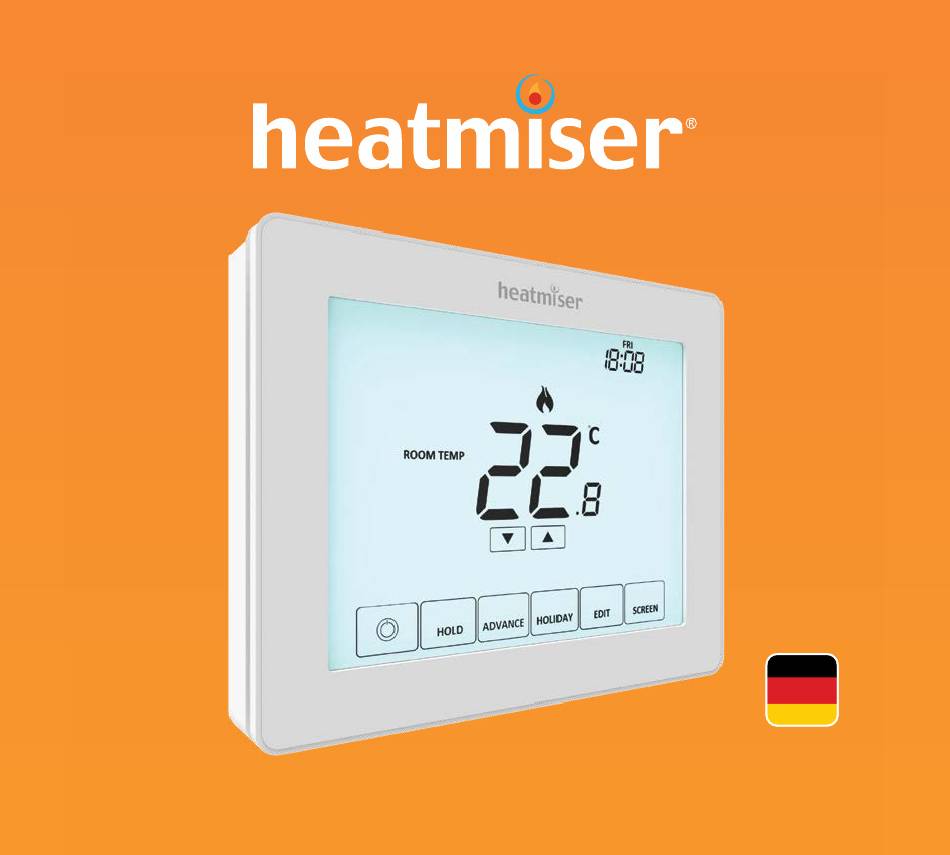

- Seite 1 Model: Touch V2...
-
Seite 2: Produktabbildung
Modell: Touch V2 Touch V2... -
Seite 3: Inhaltsverzeichnis
Erläuterung optionale Einstellungen 26-27 Raumthermostat? Optionale Einstellungen - Installationsablauf Funktionstabelle Moduswahl Optionale Einstellungen anpassen Ausfallsicherung/Modbus Modus 1 - Thermostat Touch V2 neu einstellen LCD-Anzeige 9-10 Fehlercodes Netz EIN/AUS Schaltpläne 32-35 Zeit & Datum einstell. Modus 2 - Zeituhr Temperaturanzeige Zubehöre verbinden... -
Seite 4: Was Ist Ein Programmierbarer
Design und der Größe Ihrer Heizanlage ab. Das gilt auch für das Reduzieren der Temperatur, um einen Raum schneller abzukühlen. Beim Einstellen eines programmierbaren Raumthermostats auf eine niedrigere Temperatur, wird der Raum mit einer niedrigeren Temperatur beheizt, wodurch Energie gespart wird. Touch V2... - Seite 5 Um die Temperatur ermitteln zu können, benötigen programmierbare Raumthermostate ungehinderte Luftzirkulation. Deshalb dürfen sie nicht durch Vorhänge verdeckt oder durch Möbel blockiert werden. In der Nähe befindliche Heizstrahler, Fernseher, Wand- oder Tischleuchten können ebenfalls verhindern, dass der Thermostat richtig funktioniert. Modell: Touch V2...
-
Seite 6: Installationsablauf
Mithilfe eines Schraubenziehers die Schraube unten vom Thermostat entfernen. Trennen Sie die vordere Hälfte vorsichtig von der Klemmplatte. Schritt 2 Legen Sie die LCD-Platte des Touch V2 an einem sicheren Ort ab. Schließen Sie den Touch V2 gemäß den Schaltplänen auf Seite 32-35 dieser Broschüre an. Schritt 3 Schrauben Sie die Rückseite des Touch V2 wieder sorgfältig in der Einbaudose fest. - Seite 7 Section Header Modell: Touch V2...
-
Seite 8: Moduswahl
• Die Taste einmal drücken ....................Der Touch V2 setzt alle Parameter zurück und startet erneut im gewählten Modus. Hinweis: Mit der Moduswahl-Funktion werden alle Parameter (außer Funk- Luftsensoren und Fenster-/Türkontakten) zurückgesetzt, die während des Einrichtens eingegeben wurden. Diese Vorgänge müssen nach Beendigung des Neustarts wiederholt werden. -
Seite 9: Modus 1 - Thermostat
Modus 1 - Thermostat Section Header Modell: Touch V2... - Seite 10 1 2 3 4 Section Header Touch V2...
-
Seite 11: Lcd-Anzeige
3. Flammen-Symbol – Wird angezeigt, wenn der Thermostat Wärmezufuhr abruft; blinkt, wenn die Funktion Optimal-Start aktiv ist. 4. Vorwärts bis – Zeigt an, wenn der Touch V2 bis zur nächsten programmierten Komfortstufe überbrückt wurde. 5. Tagesanzeige – Zeigt den Wochentag an. -
Seite 12: Netz Ein/Aus
Um den Touch V2 komplett auszuschalten, die Taste drücken und ca. 3 Sekunden gedrückt halten, bis der Bildschirm erlischt ................Die Anzeige und der Heizausgang schalten komplett AUS. Um den Touch V2 wieder auf EIN zu schalten, die Taste drücken ........Thermostat komplett AUS Thermostat EIN... -
Seite 13: Zeit & Datum Einstell
• Zum Einstellen der ‘Stunden’ , die Auf/Ab-Tasten verwenden und dann ‘NEXT‘ drücken ........................Diese zwei Schritte für das Einstellen des Datums (Tag, Monat & Jahr) wiederholen. Wenn beendet, erlischt die Anzeige. • Die Taste ‘DONE’ und dann die Taste drücken, um auf den Hauptbildschirm zurückzukehren ................... Modell: Touch V2... -
Seite 14: Temperaturanzeige
Ist-Wert angezeigt wird. Raumtemperatur Bodentemperatur Ist Touch V2 auf die Verwendung von Luft- & Bodensensor eingestellt, wird die Lufttemperatur als Standard angezeigt. Zum Anzeigen der aktuellen Bodentemperatur, die Taste FLOOR drücken. Die Bodentemperatur wird für 10 Sekunden angezeigt .......... -
Seite 15: Zubehöre Verbinden
Insgesamt können 16 Zubehöre an einem einzigen Touch V2 Thermostat angeschlossen werden. Funk-Luftsensor Wenn ein Fernsensor hinzugefügt wurde, zeigt der Touch V2 automatisch die Durchschnittstemperatur zwischen dem ‘Funk-Luftsensor’ und dem im Thermostat eingebauten Sensor an. Bei mehreren Luftsensoren, wird ebenfalls der Durchschnitt berechnet. - Seite 16 Wurde der Sensor erfolgreich verbunden, erlischt die LED nach ein paar Sekunden. Auf der Thermostatanzeige erscheint ‘01:P’ , um anzuzeigen, dass das erste Zubehör hinzugefügt wurde. Läuft die Countdown-Zeit ab, bevor alle Zubehöre verbunden wurden, den Countdown erneut starten und mithilfe der vorherigen Schritte weitere Sensoren hinzufügen. Touch V2...
-
Seite 17: Zubehöre Ansehen
Ein ‘Funk-Luftsensor’ zeigt die aktuelle Temperatur an. Der ‘Fenster-/Türkontakt’ zeigt mithilfe von ‘OP’ = Offen oder ‘CL’= Geschlossen den aktuellen Offen-/Geschlossen-Status an. Bei Verlust der Verbindung zwischen Touch V2 und einem Zubehör, wird “--” angezeigt. Ein Batterie-Warnsymbol wird angezeigt, wenn ein Zubehör schwache Batterieleistung meldet. -
Seite 18: Zubehöre Entfernen
Zubehöre entfernen Section Header Es gibt zwei Möglichkeiten, um ein Zubehör vom Touch V2 Thermostat zu entfernen. Am Sensor/Schalter • Den Verbindungs-/Reset-Knopf am ‘Sensor/Schalter’ drücken und 15 Sekunden gedrückt halten. LED-Leuchte blinkt 3 Mal, um Reset zu bestätigen. Fenster/Tür Funk-Kontaktsensor Funk-Luftsensor Verbind.-/... -
Seite 19: Komfortstufen Bearb
ändern. Die Standardeinstellungen sind: 07:00 - 21°C (Aufwachen) 09:00 - 16°C (Verlassen) 16:00 - 21°C (Rückkehr) 22:00 - 16°C (Schlafen) Nicht verwendete Stufen müssen mit --:-- eingestellt werden, damit der Touch V2 diese bis zur nächsten programmierten Zeit überspringt. - Seite 20 Diese Schritte wiederholen, um alle Komfortstufen einzustellen. Für nicht verwendete Zeiträume, die Zeit auf --:-- einstellen. • ‘DONE’ drücken und Einstellungen speichern............... Sie können bis zu 6 Stufen programmieren. Diese im Funktionsmenü aktivieren. Programmtyp = 01 (siehe Seiten 26-29). Touch V2...
-
Seite 21: Temperaturregelung
‘Komfortstufen’-Zeit. Solltemperatur NHinweis: Diese neue Temperaturüberbrückung wird nur bis zur nächsten programmierten Komfortstufe gehalten. Dann kehrt der Thermostat zu den programmierten Stufen zurück. Um diese Überbrückung abzubrechen, die Auf- oder Abwärtstaste und dann ‘CANCEL’ drücken ......................Modell: Touch V2... -
Seite 22: Temperatur Halten
• ‘Hold’-Taste einmal drücken ......................• ‘CANCEL’ drücken, um Halten abzubrechen und zum normalen Betrieb zurückzukeh ............................• Oder ‘EDIT’-Taste drücken, um die aktuellen ‘Hold’-Einstellungen anzupassen ..Um die ‘Hold’-Einstellungen zu bearbeiten, die Schritte wie oben auf dieser Seite erfolgen. Touch V2... -
Seite 23: Vorwärts-Funktion
Zum Verlassen, ‘DONE’ drücken ........Stufe • Um die ‘SET’-Temperatur während vorwärts ‘Advance’ zu ändern, die Auf/Ab- Tasten verwenden und dann ‘DONE’ drücken, um zu bestätigen ... Vorwärts-Funktion abbrechen’ • ‘Advance’-Taste einmal drücken, dann ‘CANCEL’ drücken ........Modell: Touch V2... -
Seite 24: Frostschutz
Das Frostsymbol schaltet zwischen EIN/AUS, wann immer die Taste gedrückt wird ..............................In diesem Modus zeigt der Touch V2 das Frostsymbol an und schaltet die Heizung nur EIN, wenn die Raumtemperatur auf unterhalb der eingestellten Frosttemperatur sinkt. Wird die Heizung im Frostmodus auf EIN geschaltet, wird das Flammensymbol angezeigt. -
Seite 25: Touch V2 Sperren/Entsperren
Touch V2 Bildschirm sperren Section Header The Touch V2 has a keypad lock facility. To activate the lock follow these steps. • Die Taste ‘HOLD’ drücken und 3 Sekunden gedrückt halten ......Auf dem Bildschirm wird 0000 angezeigt. Bitte geben Sie jetzt eine vierstellig PIN-Nummer ein. -
Seite 26: Urlaub
Im Thermostatmodus: die Urlaubsfunktion reduziert die eingestellte Temperatur in Ihrem Haus auf die eingestellte Frostmodus-Temperatur, die im Einrichtmenü konfiguriert wurde. Der Touch V2 hält diese Temperatur für die Dauer des Urlaubs und kehrt bei Ihrer Rückkehr automatisch zum Programmmodus zurück. Einstellen eines Urlaubs •... -
Seite 27: Erläuterung Optionale Einstellungen
Personen einschränken. Sensorauswahl: An diesem Thermostat können Sie auswählen, welcher Sensor verwendet werden soll. Sie können zwischen Lufttemperatursensor und Fernbedienungssensor oder beide wählen. Wenn Sie beide Sensoren wählen, berechnet der Thermostat automatisch den Durchschnitt zwischen jedem Sensorpunkt. Modell: Touch V2... - Seite 28 Stunde vor, und im Herbst wieder eine Stunde zurück. Somit werden die Zeiten mit natürlichem Tageslicht besser genutzt. Kommunikations-ID: Als Schnittfläche mit Gebäudeverwaltungssystemen, bei denen das Standard-Modbus-Protokoll verwendet wird. Programmart: Es kann zwischen 4 oder 6 Programm-Heizstufen gewählt werden. Touch V2...
-
Seite 29: Optionale Einstellungen
00 = 5/2 01 = 7-Tage 02 = 24-Stunden 03 = Nicht programmierbar Sommerzeit 00 = Deaktiviert (Standard) 01 = Aktiviert Kommunikations-ID 01-32 (Modbus) 00 = Deaktiviert Programmart 00 = 4 Komfortstufen (Standard) 01 = 6 Komfortstufen Modell: Touch V2... -
Seite 30: Optionale Einstellungen Anpassen
• Die Auf/Ab-Tasten oben zum Scrollen durch die Funktionen verwenden ..• Die Auf/Ab-Tasten in der Mitte zum Ändern der Funktionseinstellung verwenden ..........................• Wenn alle gewünschten Änderungen vorgenommen wurden, zum Bestätigen ‘DONE’ drücken und zum leeren Bildschirm zurückzukehren ..• Die Taste einmal drücken .................... Touch V2... -
Seite 31: Ausfallsicherung/Modbus
• Es wird empfohlen, für die Modbus-Verbindungen FTP-Kabel zu verwenden. • Alle Modbus-Verbindungen sollten in Form einer Kette und nicht sternenförmig geschalten werden. • Wenn der Touch V2-Thermostat das letzte Modbus-Gerät in der Kette ist, den Kippschalter an der Rückseite der Blende auf ‘Ein’ stellen. PCB-Anzeige... -
Seite 32: Touch V2 Neu Einstellen
Die Taste einmal drücken, um den Thermostat einzuschalten ..... Fehlercodes Der Touch V2 zeigt einen Fehlercode an, wenn am Temperatursensor eine Störung aufgetreten ist. Diese Fehlercodes werden unten erklärt. E0 = Störung am internen Sensor. E1 = Der BODEN-Fernsensor wurde nicht angeschlossen. -
Seite 33: Schaltplan
Schaltplan - Touch V2 zum Kessel (Sourceleitung) Section Header Modell: Touch V2 MODBUS SCHNITTSTELLE 230VAC Boden sensor A2 A1 230V EINGANGSSTROM SPANNUNGSFÜREND NEUTRAL SPANNUNGSFÜHREND ZUM KESSEL Dieses Produkt darf nur durch einen Elektrofachmann installiert werden und muss den örtlichen Installations-vorschriften entsprechen. -
Seite 34: Touch V2 Volt Zum Kessel
Schaltplan - Section Header Touch V2 Volt zum Kessel Modell: Touch V2 MODBUS SCHNITTSTELLE 230VAC Boden sensor A2 A1 230V EINGANGSSTROM SPANNUNGSFREI ZUM KESSEL SPANNUNGSFÜREND LS UND LR SIND ÜBLICHERWEISE DIE ANSCHLÜSSE DER REUMTHERMOSTATE NEUTRAL Dieses Produkt darf nur durch einen Elektrofachmann installiert werden und muss den örtlichen Installations-vorschriften entsprechen. -
Seite 35: Touch V2 Zum Ventil
Schaltplan - Touch V2 zum Ventil Section Header Modell: Touch V2 MODBUS SCHNITTSTELLE 230VAC Boden sensor A2 A1 FÜR DEN ANSCHLUSS ZUM KESSEL BEACHTEN SIE DEN SCHALTPLAN DES KESSELHERSTELLERS SPANNUNGSFÜREND 230V EINGANGSSTROM NEUTRAL ZUM KESSEL NEUTRAL LS UND LR SIND ÜBLICHERWEISE DIE HEIZUNGSVENTIL ANSCHLÜSSE DER REUMTHERMOSTATE... -
Seite 36: Schaltplan - Touch V2 Zu Uh8 Und Optionale Remote-Fühleranschlüsse
Schaltplan - Touch V2 zu UH8 und Optionale Section Header Remote-Fühleranschlüsse Modell: Touch 230VAC MODBUS SCHNITTSTELLE Boden sensor A2 A1 BODENSENSOR Dieses Produkt darf nur durch einen Elektrofachmann installiert werden und muss den örtlichen Installations-vorschriften entsprechen. Touch V2... -
Seite 37: Modus 2 - Zeituhr
Modus 2 - Zeituhr Section Header Modell: Touch V2... - Seite 38 Section Header Touch V2...
-
Seite 39: Lcd-Anzeige
7. Programmanzeige – Wird während der Programmierung angezeigt, um anzuzeigen, welche Stufe geändert wird. 8. Navigations-/Programmiertasten – Zum Konfigurieren des Touch V2. 9. Anzeige Tastaturspeere – Wird angezeigt, wenn die Tastatur gesperrt ist. 10. Zeituhr Ein/Aus – Zeigt den Status des Zeituhrausgangs an. -
Seite 40: Schaltzeiten Einstellen
Jetzt blinkt ‘Leave’ und die EIN-Zeit wird angezeigt ..........Zum Einstellen aller Schaltzeiten, die Schritte oben wiederholen ..... Für nicht verwendete Zeiträume, die Zeit auf --:-- einstellen ....... • Zum Bestätigen und zum Speichern der Einstellungen, ‘DONE’ drücken ..Touch V2... -
Seite 41: Timer Vorwärts
• Die Taste ‘ADVANCE’ einmal drücken ................‘ADVANCED UNTIL’-Zeit und der Ausgangsstatus werden jetzt angezeigt. • Zum Bestätigen, ‘DONE’ drücken ..................Vorwärts-Funktion abbrechen • Die Taste ‘Advance’ einmal drücken, dann ‘CANCEL’ drücken ........Verbleibende Vorwärts-Zeit Ausgangsstatus Vorwärts-Bis-Stufe Modell: Touch V2... -
Seite 42: Timer Überbrücken
• Zum Bestätigen der Wahl, ‘DONE’ drücken ................Auf dem Bildschirm wird ‘HOLD LEFT’ angezeigt. Ein Countdown der eingestellten Dauer beginnt ......................Bei Ablauf der Zeit, wird wieder ins normale Programm zurückgekehrt. Timer überbrücken abbrechen • ‘HOLD’ drücken, dann ‘CANCEL’ drücken .................. Touch V2... -
Seite 43: Erklärung Optionale Einstell
Kommunikations-ID: Als Schnittstelle für Gebäudemanagementsysteme, die das Standard-Modbus-Protokoll verwenden. Optionale Einstellungen - Funktionstabelle FUNKTION EINSTELLUNG Programm-Modus 00 = 5/2 (Standard), 01 = 7-Tage, 02 = 24-Stunden Sommerzeit 00 = Deaktiviert (Standard) 01 = Aktiviert Kommunikations-ID 01-32 (00 = Deaktiviert) Modell: Touch V2... -
Seite 44: Optionale Einstell. Anpassen
• Auf/Ab-Tasten verwenden, um durch die Funktionen zu scrollen ......• Auf/Ab-Tasten in der Mitte verwenden, um die Funktionseinstellung zu ändern ............................• Wenn alle gewünschten Änderungen vorgenommen wurden, zur Bestätigung ‘DONE’ drücken und auf den leeren Bildschirm zurückzukehren ..• Die Taste einmal drücken ...................... Touch V2... -
Seite 45: Batterie Wechseln
Zum Einlegen der neuen Batterie, ein Ende (+Seite nach oben!) unter den Halteklemmen einführen und das andere Ende an der gegenüberliegenden Seite gegen den Messing-Haltebügel drücken. Halteklemmen Messing-Haltebügel Wir empfehlen, dass die Lithiumbatterie von einem geprüften Fachmann ausgewechselt wird. Modell: Touch V2... - Seite 46 Anmerkungen ........................................................................................................................................................................................................................................................................................................................................................................................................................................................Model: Manual REF Touch V2...
- Seite 47 Anmerkungen ........................................................................................................................................................................................................................................................................................................................................................................................................................................................Modell: Touch V2...
- Seite 48 Haben Sie noch Fragen? Rufen Sie unseren Kundendienst an: +44 (0)1254 669090 oder sehen Sie sich die technischen Angaben direkt auf unserer Webseite an: www.heatmiser.de Twitter: @heatmiseruk Facebook: facebook.com/thermostats Rev. 1.0...
