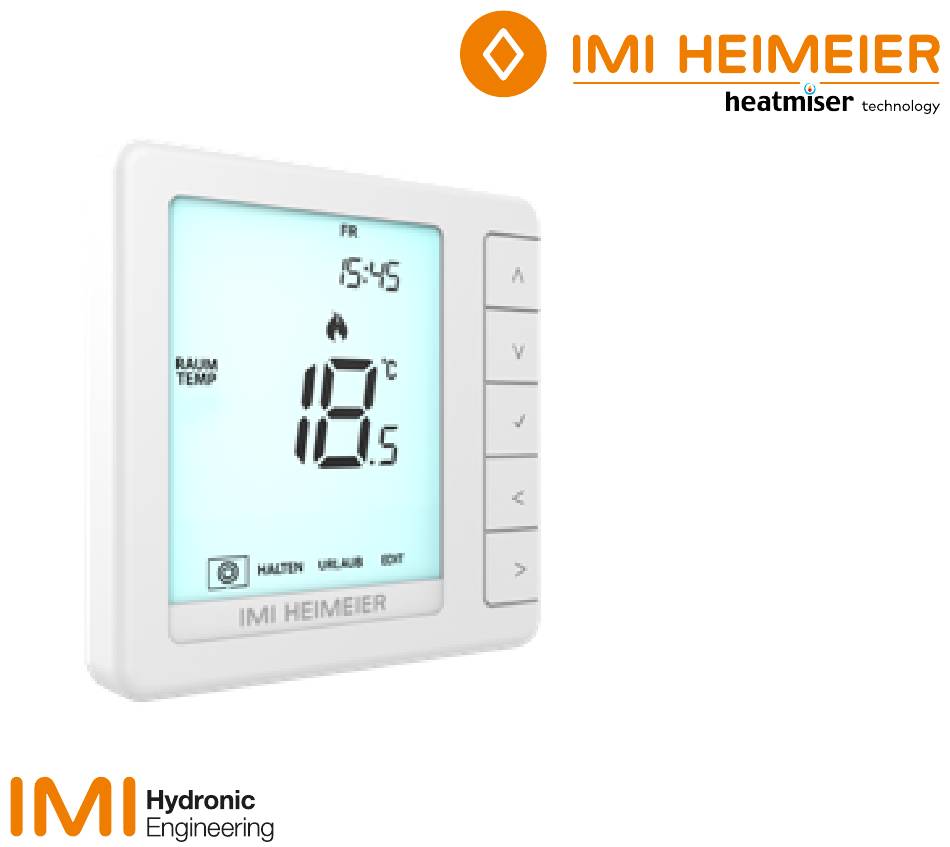

- Seite 1 HM-PRT...
- Seite 3 Inhaltsverzeichnis Was ist ein programmierbarer Neukalibrierung des Thermostats .. 26 Raumthermostat? ......4 Fehler-Codes ......... 26 Installation ........6 Anschlussschema - HM-PRT an Modusauswahl ........ 8 Warmwasserbereiter ...... 27 Anschlussschema - HM-PRT an Modus 1 – Thermostat ....9 Stellantrieb ........28 LCD-Anzeige .........
- Seite 4 Was ist ein programmierbarer Raumthermostat? Ein programmierbarer Raumthermostat ist sowohl ein Programmgeber als auch ein Raumthermostat. Mit einem Programmgeber können Sie die Ein- und Ausschaltzeiten so einstellen, dass sie Ihrem eigenen Lebensstil entsprechen. Ein Raumthermostat misst die Lufttemperatur, schaltet die Heizung ein, wenn die Lufttemperatur unter die eingestellte Temperatur fällt, und schaltet sie aus, wenn die eingestellte Temperatur erreicht ist.
- Seite 5 Die Art und Weise, wie Sie Ihr programmierbares Raumthermostat einstellen und verwenden, besteht darin, die niedrigsten Temperatureinstellungen zu finden, mit denen Sie sich zu den verschiedenen von Ihnen gewählten Zeiten wohlfühlen, und das Gerät anschließend in Ruhe regeln zu lassen. Am besten stellen Sie den Raumthermostat auf eine niedrige Temperatur ein - z.
- Seite 6 Installation Richtig Montieren Sie den Thermostat auf Augenhöhe. Lesen Sie die Anleitung vollständig durch, damit Sie das Beste aus unserem Produkt herausholen. Falsch Installieren Sie das Gerät nicht in der Nähe einer direkten Wärmequelle, da dies die Funktion beeinträchtigt. Drücken Sie nicht fest auf den LCD Bildschirm, da dies zu irreparablen Schäden führen kann.
- Seite 8 Modusauswahl HM-PRT kann entweder als Thermostat oder als Zeitschaltuhr verwendet werden. Der Thermostatmodus ist die Standardeinstellung. Gehen Sie wie folgt vor, um zwischen Thermostat- und Zeitschaltuhrmodus zu wechseln; • Verwenden Sie die Links/Rechts-Tasten, um zu zu blättern Drücken und halten Sie anschließend die Häckchentaste 3 Sekunden ..... SETUP und UHR wird hervorgehoben.
- Seite 9 Modus 1 – Thermostat...
- Seite 10 LCD-Anzeige...
- Seite 11 Tagesanzeige - Zeigt den Tag der Woche an. Flammensymbol - Wird angezeigt, wenn der Thermostat zum Heizen aufruft, und blinkt, wenn der optimale Start aktiviert ist. Uhr - Zeitanzeige im 24-Stunden-Format. Urlaub - Wird angezeigt, wenn sich der Thermostat im Urlaubsmodus befindet.
- Seite 12 Strom ein/aus Die Heizung ist eingeschaltet, wenn das Flammensymbol angezeigt wird. Wenn das Flammensymbol nicht angezeigt wird, muss nicht geheizt werden, um die eingestellte Temperatur zu erreichen, aber der Thermostat bleibt aktiv. • Um HM-PRT vollständig auszuschalten, wählen Sie zu und halten Sie die Häckchentaste für ca.
- Seite 13 Uhrzeit und Datum Um die Uhr einzustellen, gehen Sie wie folgt vor; • Verwenden Sie die Links/Rechts-Tasten, um zu markieren, und halten Sie die Häckchentaste für ca. 3 Sekunden gedrückt ....An diesem Punkt wird der Bildschirm leer und zeigt nur SETUP und UHR an. •...
- Seite 14 Temperaturanzeige Dieser Thermostat kann für verschiedene Fühleroptionen konfiguriert werden, wie z. B. den eingebauten Luftfühler, den Bodenfühler oder beide. Das Display zeigt deutlich an, welcher Fühler verwendet wird, indem es entweder “RAUM TEMP” oder “BODEN TEMP” links neben dem aktuellen Wert anzeigt. Raumtemperatur Fußbodentemperatur Wenn das HM-PRT so eingestellt ist, dass es sowohl den Luft- als auch den...
- Seite 15 Komfortstufen Das HM-PRT bietet drei Programmmodus-Optionen: Wochentags-/Wochenend-, 7-Tage- und 24-Stunden-Programmierung. Es besteht auch die Möglichkeit, das HM-PRT als manuelles Thermostat zu verwenden. Der Thermostat wird mit bereits werkseitig programmierten Komfortstufen geliefert, die jedoch leicht geändert werden können. Die Standardzeiten und -temperaturen sind wie folgt eingestellt;...
- Seite 16 • Drücken Sie um die Einstellungen für Wach (1) zu ändern ......• Verwenden Sie die Tasten Auf/Ab, um die Stunden einzustellen ....• Drücken Sie zur Auswahl ................. • Verwenden Sie die Tasten Auf/Ab, um die Minuten einzustellen ....•...
- Seite 17 Temperaturkontrolle • Mit den Tasten Auf/Ab können Sie die eingestellte Temperatur einstellen ... • Wenn Sie eine der beiden Tasten drücken, sehen Sie das Wort SET und den gewünschten Temperaturwert. Verwenden Sie die Auf-/Ab-Tasten, um den SET-Wert einzustellen ..............• Drücken Sie , um die Einstellungen zu bestätigen und zur Hauptanzeige zurückzukehren ...................
- Seite 18 Temperatur halten Mit der Temperaturhaltefunktion können Sie das aktuelle Betriebsprogramm manuell außer Kraft setzen und für einen gewünschten Zeitraum eine andere Temperatur einstellen. • Verwenden Sie die Links/Rechts-Tasten, um zu Halten zu blättern und drücken Sie ..................• Tippen Sie wiederholt auf die Tasten Auf/Ab, um die gewünschte Haltezeit (Stunden) einzustellen, und drücken Sie dann auf ....
- Seite 19 Frost-Modus • Verwenden Sie die Links/Rechts-Tasten, um zum Energiesymbol zu blättern ..................• Das Frostsymbol wechselt bei jedem Drücken von zwischen EIN und AUS ....................In diesem Modus zeigt der Thermostat das Frostsymbol an und schaltet die Heizung nur ein wenn die Raumtemperatur unter die eingestellte Frosttemperatur fällt.
- Seite 20 Tastensperre Das HM-PRT ist mit einer Tastatursperre ausgestattet. Gehen Sie zum Aktivieren der Sperre wie folgt vor; • Blättern Sie mit den Links/Rechts-Tasten zu HALTEN und drücken Sie 7 Sekunden lang .................. Auf dem Display wird 00:00 angezeigt. Geben Sie an dieser Stelle eine vierstellige PIN-Nummer ein.
- Seite 21 Urlaub Im Zeituhrmodus wird der zeitgesteuerte Ausgang während der Urlaubszeit ausgeschaltet und kehrt nach Ende der Urlaubszeit zu den programmierten Einstellungen zurück. Im Thermostatmodus senkt die Urlaubsfunktion die Solltemperatur in Ihrer Wohnung auf die im Setup-Menü eingestellte Frosttemperatur ab. Das HM-PRT hält diese Temperatur für die Dauer des Urlaubs und kehrt nach Ihrer Rückkehr automatisch in den Programmmodus zurück.
- Seite 22 Optionale Einstellungen DIE FOLGENDEN EINSTELLUNGEN SIND OPTIONAL UND MÜSSEN IN DEN MEISTEN FÄLLEN NICHT ANGEPASST WERDEN. Temperatur-Format: Mit dieser Funktion können Sie zwischen °C und °F wählen. Schaltdifferenz: Mit dieser Funktion können Sie die Schaltdifferenz des Thermostats erhöhen. Die Standardeinstellung ist 1°C, d.h. bei einer eingestellten Temperatur von 20°C schaltet der Thermostat die Heizung bei 19°C ein und bei 20°C aus.
- Seite 23 Temperaturbegrenzung des Fußbodens: Wenn der Fußbodensensor in Funktion 05 aktiviert wurde, können Sie eine Grenztemperatur des Fußbodens zwischen 20 und 45 °C einstellen, die den Fußboden vor Überhitzung schützt. (27°C ist die Standardeinstellung). Optimaler Start: Optimaler Start verzögert die Aktivierung des Heizsystems auf den spätestmöglichen Zeitpunkt, um unnötiges Heizen zu vermeiden und sicherzustellen, dass das Gebäude zum programmierten Zeitpunkt die gewünschte Temperatur erreicht hat.
- Seite 24 Übersicht optionaler Einstellungen Funktion Beschreibung Einstellung Temperatur-Format 00 = °C (Standard) 01 = °F Schaltdifferenz 00 = 0,5°C 01 = 1,0°C (Standard) 02 = 2,0°C 03 = 3,0°C Ausgangsverzögerung 00 - 15 Minuten (00 = Standard) Temperaturbegrenzung nach 00° - 10°C (00 = Standard) oben/unten Fühlerauswahl 00 = Eingebauter Sensor (Standard)
- Seite 25 Anpassen der optionalen Einstellungen • Verwenden Sie die Links/Rechts-Tasten, um zu markieren, und halten Sie 3 Sekunden lang gedrückt ..........Das Display erlischt und zeigt nur noch Setup und Uhr an. • Drücken Sie zweimal die Aufwärtstaste gefolgt von um das Hauptmenü...
- Seite 26 Neukalibrierung des Thermostats Das HM-PRT ist werkseitig eingestellt und muss im Normalbetrieb nicht neu kalibriert werden! Zum Kalibrieren gehen Sie wie folgt vor; • Verwenden Sie die Links/Rechts-Tasten, um zu zu blättern .... • Halten Sie gedrückt, um das Display auszuschalten ........ •...
- Seite 27 Anschlussschema - HM-PRT an Warmwasserbereiter (potenzialfrei) Ziehen sie zum Anschluss am Warmwasserbereiter das Anschlussschema des Herstellers heran. Model: HM-PRT Nicht verwendet Boden- 230VAC tempera- tursensor A2 A1 N 230V Spannungs- Potenzialfreier versorgung Kontakt zum Warmwasserbereiter Phase Neutralleiter Dieses Produkt darf nur von einer qualifizierten Elektrofachkraft installiert werden und muss den örtlichen Installationsvorschriften entsprechen.
- Seite 28 Anschlussschema - HM-PRT an Stellantrieb Ziehen sie zum Anschluss am Warmwasserbereiter das Anschlussschema des Herstellers heran. Model: HM-PRT Nicht verwendet Boden- 230VAC tempera- tursensor A2 A1 N 230V Spannungs- versorgung Zum Warm- Phase wasserbereiter Neutral- Neutralleiter leiter Stellantrieb Dieses Produkt darf nur von einer qualifizierten Elektrofachkraft installiert werden und muss den örtlichen Installationsvorschriften entsprechen.
- Seite 29 Anschlussschema - HM-PRT an UH6 und Temperaturfernfühler Model: HM-PRT Nicht verwendet Boden- 230VAC tempera- tursensor A2 A1 N Fußbodenfühler E N SL Dieses Produkt darf nur von einer qualifizierten Elektrofachkraft installiert werden und muss den örtlichen Installationsvorschriften entsprechen.
- Seite 30 Modus 2 – Zeitschaltuhr...
- Seite 31 LCD-Anzeige...
- Seite 32 Tagesanzeige - Zeigt den Tag der Woche an. Uhr - Zeitanzeige im 24-Stunden-Format. BIS & HALTEN REST - “BIS” wird während einer Timerüberbrückung angezeigt. „HALTEN REST” wird angezeigt, wenn eine Temperatursperre aktiv ist und die verbleibende Zeit angezeigt wird. SET - Zeigt an, wenn Änderungen vorgenommen werden. Programmanzeige - Wird während der Programmierung angezeigt, um zu verdeutlichen, welcher Zeitraum gerade geändert wird.
- Seite 33 Einstellung der Schaltzeiten Um die Schaltzeiten zu programmieren, gehen Sie folgendermaßen vor; • Verwenden Sie die Links/Rechts-Tasten, um zu EDIT zu blättern ....• Drücken Sie , um die Auswahl zu bestätigen ..........• Verwenden Sie die Links/Rechts-Tasten, um den Tag/die Periode der Woche auszuwählen ................
- Seite 34 Timer außer Kraft setzen Führen Sie die folgenden Schritte aus, um den zeitgesteuerten Ausgang zu deaktivieren; • Verwenden Sie die Links/Rechts-Tasten, um “HALTEN” zu markieren, und drücken Sie dann ..............• Verwenden Sie die Tasten Auf/Ab, um die Stunden einzustellen, und drücken Sie dann ................
- Seite 35 Optionale Funktionen Programmiermodus: Die folgenden Programm-Modi sind verfügbar; 5/2-Tage-Programmierung - 4 Ein/Aus-Schaltzeiten für die Wochentage und 4 Ein/Aus-Schaltzeiten für das Wochenende. 7-Tage-Programmierung - 4 individuelle Ein/Aus-Schaltzeiten für jeden Tag. 24 Stunden - 4 Ein/Aus-Schaltzeiten über einen Zeitraum von 24 Stunden. Manuell - Keine Schaltzeiten, nur Countdown-Timer.
- Seite 36 Anpassen der optionalen Einstellungen • Verwenden Sie die Links/Rechts-Tasten, um zu markieren, und halten Sie 3 Sekunden lang gedrückt ..........Das Display erlischt und zeigt nur noch Setup und Uhr an. • Drücken Sie zweimal die Aufwärtstaste gefolgt von um das Hauptmenü...
- Seite 37 Notizen...
- Seite 40 1500-11.480 DE Rev 1.0 05.2023 Wir behalten uns das Recht vor, technische Änderungen ohne Vorankündigung vorzunehmen. www.imi-hydronic.com...
