Inhaltszusammenfassung für Heatmiser Touch
- Seite 1 Modell: Touch Model: PRT-RPTS...
-

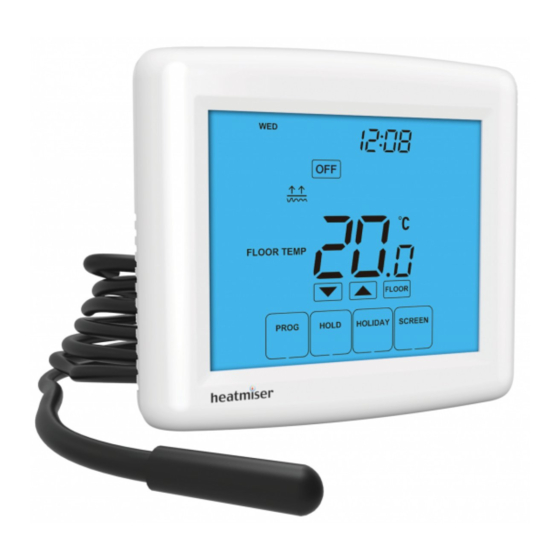

Seite 2: Produktabbildung
Modell: Touch Touch Modelle... -
Seite 3: Inhaltsverzeichnis
Raumthermostat? Heizung EIN/AUS Montageablauf Erklärung optionaler Funktionen 19-20 LCD-Anzeige Optionale Einstellungen anpassen Einstellen der Uhr Optionale Einstellungen - Funktionstabelle Temperaturanzeige Thermostat neu kalibrieren Erklärung der Komfortstufen 11-12 Werkeinstellung wiederherstellen Bildschirmreinigung Fehlercode E2 Tastensperre Schaltpläne 26-28 Temperaturregelung Anmerkungen 29-30 Modell: Touch... -
Seite 4: Was Ist Ein Programmierbarer Raumthermostat
Raum abkühlt. Mit Einstellen einer niedrigerenTemperatur am programmierbaren Raumthermostat, wird der Raum weniger erwärmt. Stellen Sie die für Sie zu unterschiedlichen Zeiten angenehmste Niedrigtemperatur ein, belassen Sie diese Einstellung so und der programmierbare Thermostat regelt dann alles von selbst. Touch Modelle... - Seite 5 Anleitung näher erläutert. Zum Erfassen der Temperatur benötigen programmierbare Raumthermostate ungehinderte Luftzirkulation. D.h., sie dürfen nicht von Vorhängen verdeckt oder durch Möbel blockiert werden. In der Nähe befindliche Heizstrahler, Fernsehgeräte, Wand- oder Tischleuchten können die Funktionstüchtigkeit des Thermostats beeinflussen. Modell: Touch...
-
Seite 6: Montageablauf
Nicht zu stark auf den LCD-Bildschirm drücken, da dies irreparabele Schäden verursachen kann. Dieser Touch E Thermostat ist für den Unterputzeinbau vorgesehen. Vor Beginn der Installation muss ein 35mm (Mindesttiefe) Gehäuse in die Wand eingesetzt werden Schritt 1 Führen Sie einen kleinen Flachschraubendreher in die Vertiefungen an der... - Seite 7 Modell: Touch...
- Seite 8 Touch Modelle...
-
Seite 9: Lcd-Anzeige
14. Abbruchtaste - Zum Beenden von Einstell-/Programmvorgängen. 15. Einstell-/Programmierungstasten - Zum Navigieren der Einstelloptionen. 16. Aktuelle Temperatur - Zeigt die aktuelle Fühlertemperatur an. 17. Temperatureinheiten - Grad Celsius oder Fahrenheit. 18. Komfortstufen-Auswahltasten - Zum Einstellen der Komfortstufen (siehe Seite 11). Modell: Touch... -
Seite 10: Einstellen Der Uhr
Verwenden Sie die Abwärtstaste, um die Stunden einzustellen .... • Verwenden Sie die Aufwärtstaste, um die Minuten einzustellen ..• Verwenden Sie die Day Taste, um den Wochentag einzustellen .... • Drücken Sie DONE, um zu bestätigen und abzuschließen ....... Stunden Minuten Minuten ändern Stunden ändern Touch Modelle... -
Seite 11: Temperaturanzeige
Temperaturanzeige Die Temperaturanzeige, wird von zwei verschiedenen Eingaben bestimmt: der Fühlermessung und der von Ihnen eingestellten Solltemperatur. Raumtemperatur Set-Temperatur Das ist die aktuelle Raumtemperatur. Das ist die von Ihnen gewünschte Temperatur. Modell: Touch... -
Seite 12: Erklärung Der Komfortstufen
Standardkomfortstufen sind vorprogrammiert aber Sie können diese einfach ändern. Wochentag-Stufe Zeit Temp Aufwachen 08:00 21°C Verlassen 09:30 16°C Rückkehr 16:30 22°C Schlafen 23:00 17°C Wochenend-Stufe Zeit Temp Aufwachen 09:00 21°C Verlassen 22:00 16°C Rückkehr --,-- --°C Schlafen --,-- --°C Touch Modelle... - Seite 13 Im 5/2-Tage Modus zeigt der Thermostat “Sat Sun” Im 7-Tage Modus zeigt der an, und veranlasst Sie so,die Temperaturstufen für Thermostat Tue an. das Wochenende zu programmieren. • Wenn beendet, drücken Sie DONE, um zu bestätigen und abzuschließen .... Modell: Touch...
-
Seite 14: Bildschirmreinigung
Zum Aktivieren der Sperre, drücken Sie auf der Anzeige die Ecke rechts unten für 10 Sekunden. • Wenn aktiviert, erscheint das Tastensperre-Symbol. • Um abzubrechen, drücken Sie auf der Anzeige die Ecke rechts unten erneut für 10Sekunden. Tastensperre-Symbol Touch Modelle... -
Seite 15: Temperaturregelung
Wort SET erscheint auf dem Bildschirm. Wählen Sie die gewünschte Temperatur und drücken Sie zum Bestätigen und Abschließen. Hinweis: Die neue Temperatur wird nur bis zur nächsten Komfortstufe gehalten. Im nicht programmierbaren Modus, wird diese Temperatur konstant beibehalten. Eingestellte Temperatur Set-Symbol Modell: Touch... -
Seite 16: Temperatur Halten
Verwenden Sie die mittleren Aufwärts-/Abwärtstasten zum Einstellen der Haltetemperatur ....................... • Drücken Sie DONE, um zu bestätigen und abzuschließen ....... Halte-Symbol Haltezeit Haltetemperatur Zum Abbrechen des Modus Temperatur Halten, verwenden Sie die gleichen Schritte stellenaber die Zeit auf 00:00 Touch Modelle... -
Seite 17: Urlaubsprogramm
Sie am Freitag eine Urlaubsdauer von 2 Tageneinstellen, wird als erster Tag der Samstag gezählt und der Thermostat kehrt am Montag um 00:00 zum eingestellten Programm zurück. Urlaubs-Symbol Urlaubstage Um eine Urlaubseinstellung abzubrechen, reduzieren Sie die Urlaubsdauer auf 00 Tage. Modell: Touch... -
Seite 18: Frostschutz
In diesem Modus zeigt der Thermostat das Frost-Symbol an und die Heizung schaltet nur ein, wenn die Raumtemperatur auf unterhalb der eingestellten Frosttemperatur absinkt (siehe Seite 19). Schaltet die Heizung während des Frostmodus ein, wird das Flammen-Symbol angezeigt. Zum Abbrechen des Frostschutzmodus, die OFF Taste einmal drücken ........Frostschutzmodus aktiviert Touch Modelle... -
Seite 19: Heizung Ein/Aus
Um den Thermostat vollständig auszuschalten, drücken Sie die OFF Taste ....Die Anzeige und der Heizungsausgang werden vollständig ausgeschaltet.* Um den Thermostat wieder einzuschalten, drücken Sie auf die ON Taste ....Thermostat vollständig AUS Thermostat EIN *Siehe Funktion 3 auf Seite 19 Modell: Touch... -
Seite 20: Erklärung Der Optionalen Funktionen
Funktion 06 – Kommunikationsadresse: An diesem Modell nicht in Gebrauch. Funktion 07 – Temperatur Hoch-/Niedrigbegrenzung: Mit dieser Funktion können Sie die Nutzung der Aufwärts- und Abwärtstasten begrenzen. Diese Begrenzung ist auch aktiv, wenn der Thermostat verriegelt ist. Somit können Sie die Regelung des Heizsystemsdurch andere Personen einschränken. Touch Modelle... - Seite 21 Funktion 12 – Programm-Modus: Es stehen die folgenden Programme zur Verfügung: Nicht programmierbar – Einfache auf-/abwärts Regelung der Überbrückungstemperatur. 5/2-Tage Programme– 4 Stufen für die Tage in der Woche und 4 verschiedene Stufen für das Wochenende. 7-Tage Programm– 4 Stufen für jeden Tag. Modell: Touch...
-
Seite 22: Optionale Einstellungen Anpassen
• Verwenden Sie die Aufwärts-/Abwärtstasten am Bildschirm oben, um die Funktionsnummer auszuwählen (siehe Seite 22), und passen Sie dann die Einstellung mithilfe der Aufwärts-/Abwärtstasten in der Mitte an ..• Drücken Sie DONE, um die Einstellungen zu bestätigen und abzuschließen ........................Touch Modelle... -
Seite 23: Optionale Einstellungen - Funktionstabelle
Bodentemperaturbegrenzung Nicht an diesem Modell Optimalstart 00 = Deaktiviert (Standard) 01 = 01hr, 02 = 02hr, 03 = 03hr Änderungsrate Minuten zum Erhöhen um 1°C Programm-Modus 00 = Nicht programmierbar 01 = 5/2-Tage Programm 02 = 7-Tage Programm Modell: Touch... -
Seite 24: Thermostat Neu Kalibrieren
Drücken Sie die ON Taste, bis auf der Anzeige die Temperatur erscheint ..• Mit der Aufwärts-/Abwärtstaste die neue Temperatur konfigurieren ....• Drücken Sie DONE, um zu bestätigen und abzuschließen ..........• Drücken Sie die ON Taste, um den Thermostat einzuschalten ........Kalibriertemperatureinstellung Set-Symbol Touch Modelle... -
Seite 25: Werkeinstellung Wiederherstellen
• Drücken Sie auf dem LCD die untere linke Ecke für 10 Sekunden. • Alle Bildschirmsymbole erscheinen für 2 Sekunden und erlöschen dann. • Drücken Sie die ON Taste, um die Thermostatanzeige wieder einzuschalten ..Alle Symbole werden gleichzeitig Wiederherstellung der a ngezeigt. Werkeinstellung ist abgeschlossen. Modell: Touch... -
Seite 26: Fehlercode E2
Wird Fehlercode E2 angezeigt, dann ist der Thermostat auf die Verwendung mit dem Luftfernfühler konfiguriert, kann aber keinen Eingang ermitteln. Prüfen Sie, ob der Fühler am RT1 und an den RT1-Terminals auf der Rückseite des Thermostats richtig angeschlossen ist (siehe Schaltpläne auf den Seiten 26-28). Touch Modelle... -
Seite 27: Schaltplan - Touch Am Kessel Angeschlossen (230V)
Schaltplan - Touch am Kessel angeschlossen (230v) DIESES GERÄT MUSS DURCH EINE SICHERUNG ODER EINEN FI-SCHUTZSCHALTER GESCHÜTZT WERDEN ZUM ANSCHLIESSEN DES KESSELS, SIEHE SCHALTPLAN DES HERSTELLERS 85-230VAC 50/60HZ ZUM KESSEL S/L VERSORGUNGSEINGANG FERNFÜHLER NEUTRAL STROMFÜHREND A1 A2 230 VAC Luftfernfühler... - Seite 28 Schaltplan - Touch am Kessel angeschlossen (potentialfrei) DIESES GERÄT MUSS DURCH EINE SICHERUNG ODER EINEN FI-SCHUTZSCHALTER GESCHÜTZT WERDEN ZUM ANSCHLIESSEN DES KESSELS, SIEHE SCHALTPLAN DES HERSTELLERS 85-230VAC 50/60HZ VERSORGUNGSEINGANG POTENTIALFREI ZUM KESSEL FERNFÜHLER NEUTRAL STROMFÜHREND A1 A2 230 VAC Luftfernfühler Touch LS &...
-
Seite 29: Schaltplan - Touch An Ventil Mit Rückstellfeder Angeschlossen (230V)
Schaltplan - Touch an Ventil mit Rückstellfeder angeschlossen (230v) DIESES GERÄT MUSS DURCH EINE SICHERUNG ODER EINEN FI-SCHUTZSCHALTER GESCHÜTZT WERDEN ZUM ANSCHLIESSEN DES KESSE LS, SIEHE SCHALTPLAN DES HERSTELLERS NEUTRAL ZUM KESSEL 85-230VAC 50/60HZ VERSORGUNGSEINGANG NEUTRAL HEIZVENTIL STROMFÜHREND FERNFÜHLER A1 A2 230 VAC Luftfernfühler... -
Seite 30: Anmerkungen
Anmerkungen ........................................................................................................................................................................................................................................................................................................................................................................................................................................................Model: Manual REF Touch Modelle... - Seite 31 Anmerkungen ........................................................................................................................................................................................................................................................................................................................................................................................................................................................Modell: Touch...
- Seite 32 Haben Sie noch Fragen? Rufen Sie unseren Kundendienst an: +44 (0)1254 669090 oder sehen Sie sich die technischen Details direkt auf unserer Webseite an: www.heatmiser.de Twitter: @heatmiseruk Facebook: facebook.com/thermostats Rev. 2.0...
