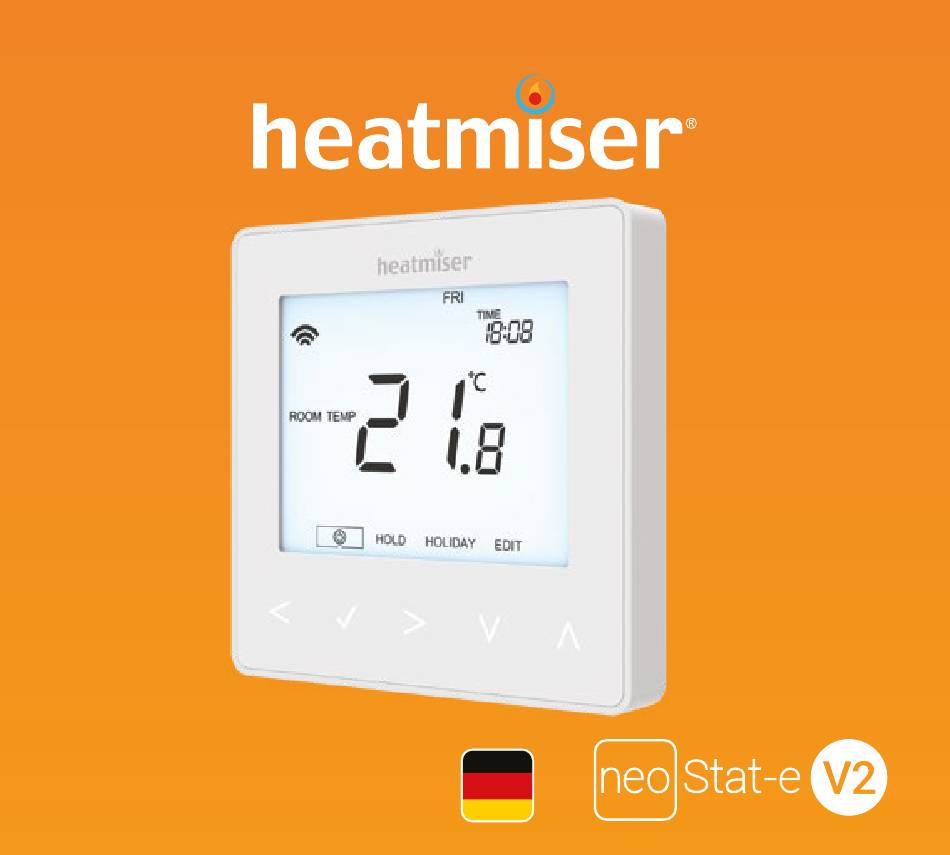

Seite 2: Produktabbildung
Modell: Erhältlich in: saphirschwarz und gletscherweiß Serie... -
Seite 3: Inhaltsverzeichnis
Was ist ein programmierbarer Raumthermostat? 23-26 Optionale Funktionen Installationsablauf Thermostat nachkalibrieren Modus-Wahl Fehlercodes Den neoHub verbinden Schaltpläne Den neoStat-e V2 verbinden Werkeinstellung Was ist ein vermaschtes Netz? Annäherungssensor Modus 1 - Thermostat Modus 2 - Zeituhr 11-12 LCD-Anzeige LCD-Anzeige 30-31... -
Seite 4: Was Ist Ein Programmierbarer
Was ist ein programmierbares Raumthermostat? Ein programmierbares Raumthermostat ist Programmgeber und Raumthermostat in Einem. Ein Programmgeber ermöglicht Ihnen das Ein- und Ausschalten von Zeiträumen passend zu Ihrem persönlichen Lebensstil. Ein Raumthermostat funktioniert durch Messung der Lufttemperatur. Es schaltet die Heizung ein, wenn die Lufttemperatur unter die Thermostateinstellung fällt und schaltet sie wieder aus, wenn diese voreingestellte Temperatur erreicht wurde. - Seite 5 Bei der Einrichtung und Verwendung Ihres programmierbaren Raumthermostats geht es darum, die niedrigsten Temperatureinstellungen zu finden, bei denen Sie sich innerhalb der von Ihnen gewählten Zeiträume wohl fühlen, und ab nun alles dem Instrument zu überlassen. Hierzu stellen Sie das Raumthermostat am besten zunächst auf eine niedrige Temperatur ein, sagen wir 18 °C, und steigern die Temperatur jeden Tag um 1 °C, bis Ihre Wohlfühltemperatur erreicht ist.
-
Seite 6: Installationsablauf
Funktionalität beeinträchtigt. Nicht zu fest auf den LCD-Bildschirm drücken, da dies zu irreparablen Schäden führen kann. Der neoStat-e V2 wurde für die Unterputz-Montage konzipiert und erfordert eine Einbaudose von 35 mm (Mindesttiefe) in der Wand, bevor die Installation erfolgen kann. -
Seite 8: Modus-Wahl
Modus-Wahl Der neoStat-e V2 kann entweder als Thermostat oder als Zeituhr verwendet werden. Der Thermostat-Modus ist als Standard eingestellt. Um zwischen Thermostat- & Zeituhrmodus zu wechseln, diese Schritte befolgen. • Mit den Links-/Rechtstasten auf scrollen ..............• Häkchen drücken und für 3 Sekunden gedrückt halten .......... -
Seite 9: Den Neohub Verbinden
(z.B. Zuhause). Den neoStat-e V2 verbinden Jetzt die neoStat-e V2 mit dem neoHub verbinden. Wir empfehlen, den neoStat am nächsten zum neoHub zuerst zu verbinden. Zum Verbinden der neoStat-e V2, die folgenden Schritte befolgen: • In der App NEOSTAT HINZUFÜGEN wählen, voreingestellten oder eigene Bezeichnung eingeben, dann WEITER drücken. -
Seite 10: Was Ist Ein Vermaschtes Netz
• Häkchentaste erneut einmal drücken, um den neoStat mit dem neoHu zu verbinden. • Das MESH-Symbol erscheint auf der Anzeige und blinkt. • Ist der neoStat-e V2 erfolgreich mit dem neoHub verbunden, wird das MESH- Symbol permanent angezeigt. • WEITERE HINZUFÜGEN für zusätzliche Zonen oder FINISH drücken, um das Einrichten abzuschließen. -
Seite 11: Modus 1 - Thermostat
Modus 1 - Thermostat... - Seite 12 Serie...
-
Seite 13: Lcd-Anzeige
LCD-Anzeige 1. Mesh-Symbol – Wird angezeigt, wenn mit dem neoHub verbunden. 2. Tagesanzeige – Zeigt den Wochentag an. 3. Frostschutz – Wird angezeigt, wenn der Frostschutz aktiviert wurde. 4. Flammen-Symbol – Wird angezeigt, wenn der Thermostat Wärmezufuhr abruft; blinkt, wenn die Funktion Optimal-Start aktiv ist. 5. -
Seite 14: Temperaturanzeige
Temperaturanzeige Dieses neoStat kann für verschiedene Sensoroptionen konfiguriert werden, wie z. B. einen integrierten Luftsensor, Bodensensor oder beides. Die Anzeige zeigt deutlich an, welcher Sensor verwendet wird, indem entweder ”Room Temp“ (Raumtemperatur) oder “Floor Temp“ (Bodentemperatur) vor dem aktuellen Temperaturwert angezeigt wird. Raumtemperatur Bodentemperatur Wenn das neoStat so eingestellt wurde, dass es den Luft- und Bodensensor... -
Seite 15: Uhr Einstellen
Uhr einstellen Uhr mit diesen Schritten einstellen. • Links-/Rechtstaste zum Scrollen auf verwenden.......... • Zum Ausschalten des Bildschirms, das Häkchen drücken und gedrückt halten..• Rechtstaste verwenden, um CLOCK zu wählen.............. • Häkchen drücken, um Wahl zu bestätigen............... • Auf-/Abwärtstaste verwenden, um das Jahr einzustellen..........•... -
Seite 16: Die Komfortlevel
Die Komfortlevel Das neoStat bietet drei Programm Auswahlmöglichkeiten: Wochentag-/Wochenende- Programmierung, 7-Tage-Programmierung und 24-Stunden-Programmierung. Es besteht außerdem die Möglichkeit, das Thermostat als nicht programmierbares Thermostat zu verwenden. Wenn Thermostate mit dem Mesh-Netzwerk verbunden sind, wird de Programmmodus für die Systeme über die neoApp konfiguriert. Das Thermostat wird mit bereits programmierten Komfortleveln geliefert, allerdings lassen sich diese einfach ändern. - Seite 17 • Verwenden Sie die Aufwärts-/Abwärts-Pfeiltasten, um die Stunden einzustellen....... • Drücken Sie die Häkchen-Taste als Bestätigung ....................• Verwenden Sie die Aufwärts-/Abwärts-Pfeiltasten, um die Minuten einzustellen ......• Drücken Sie die Häkchen-Taste als Bestätigung ....................• Verwenden Sie die Aufwärts-/Abwärts-Pfeiltasten, um die Temperatur einzustellen. Drücken Sie die Häkchen-Taste, um die Einstellungen zu bestätigen ...........
- Seite 18 Temperaturregelung Mithilfe der Aufwärts-/Abwärts-Pfeiltasten können Sie die Temperatureinstellung vornehmen ..................Wenn Sie eine der Tasten drücken, sehen Sie das Wort SET (einstellen) und den gewünschten Temperaturwert. Verwenden Sie die Aufwärts-/Abwärts- Pfeiltasten, um den Einstellwert zu wählen ............... Drücken Sie die Häkchen-Taste, um die Auswahl zu bestätigen und zur Hauptansicht zurückzukehren ....................
-
Seite 19: Temperatur Einstellen
Temperatur halten Mit der Temperatur-Halten-Funktion können Sie das aktuelle Betriebsprogramm manuell überbrücken und für einen gewünschten Zeitraum eine andere Temperatur einstellen. • Mit Links-/Rechtstasten auf HOLD scrollen ..............• Zum Bestätigen, Häkchen drücken ................• Mit Auf-/Abwärtstasten den gewünschten Halte-Zeitraum einstellen....•... -
Seite 20: Neostat Sperren/Entsperren
Sperren des neoStat Das Thermostat hat eine Tastensperre. Für das Aktivieren der Sperre befolgen Sie diese Schritte. • Scrollen Sie mithilfe der Links-/Rechts-Pfeiltasten zu HOLD (Halten) und drücken Sie für 10 Sekunden die Häkchen-Taste ......................• Das Display zeigt 00:00 und Sie müssen eine vierstellige PIN-Nummer eingeben ...... •... -
Seite 21: Frostschutz
Frostschutzmodus Verwenden Sie die Links-/Rechts-Pfeiltasten, um zum Einschaltsymbol zu scrollen ..........................Das Frostsymbol springt jeweils zwischen EIN und AUS um, wenn das Häkchen gedrückt wurde ........................In diesem Modus zeigt das neoStat das Frostsymbol und schaltet die Heizung nur EIN, wenn die Raumtemperatur unter die eingestellte Frosttemperatur fällt (siehe Seite 23). -
Seite 22: Netz Ein/Aus
Ist das Flammensymbol nicht vorhanden, wird zum Erreichen der Solltemperatur keine Heizung benötigt, aber der neoStat bleibt aktiv. Um den neoStat-e V2 komplett auszuschalten, zum Netzsymbol scrollen und Häkchen ca. 3 Sekunden lang drücken, bis der Bildschirm leer erscheint .... -
Seite 23: Urlaub Programmieren
Urlaub Im Thermostat-Modus reduziert die Urlaubs-Funktion die Solltemperatur in Ihrem Heim auf die eingestellte Frostschutztemperatur (siehe Seite 23). Der Thermostat halt diese Temperatur für die Dauer des Urlaubs und kehrt bei Ihrer Rückkehr automatisch in den Programm-Modus zurück. Im Zeituhr-Modus bleibt der zeitgesteuerte Ausgang während des Urlaubszeitraums auf AUS. -
Seite 24: Erlauterung Optionaler Funktionen
Erlauterung optionaler Funktionen DIE FOLGENDEN EINSTELLUNGEN SIND OPTIONAL UND IN DEN MEISTEN FÄLLEN NOTWENDIG NICHT EINGESTELLT WERDEN. Funktion 01 -Verbinden mit neoHub: Diese Funktion wird verwendet, um den Thermostat an den neoHub anzuschließen. Funktion 02 - Schaltdifferenz: Mit dieser Funktion können Sie die Schaltdifferenz des Thermostats erhöhen. - Seite 25 Funktion 07 - Bodentemperaturlimit: Diese Funktion kann verwendet werden, wenn Funktion 06 auf 03/04 eingestellt wurde. Es kann eine Bodentemperaturbegrenzung zwischen 20-45°C eingestellt werden (28°C ist Standard). Hinweis: Der luftsensor DARF NICHT zur Regelung von elektrischen Fußbodenheizungen verwendet werden. Der Bodensensor oder beide Sensoren solten verwendet werden.
- Seite 26 Optionale Einstellungen anpassen • Mit den Links-/Rechtstasten auf scrollen ............... • Häkchen drücken und für 3 Sekunden gedrückt halten ..........• SETUP wird hervorgehoben; jetzt Häkchen einmal drücken ........Funktionsnummer Einstellwert • Mit den Auf-/Abwärtstasten durch die Funktionen scrollen........• Mit den Links-/Rechtstasten die Einstellungen in der Funktion anpassen ..... •...
-
Seite 27: Optionale Einstellungen Funktionsübersicht
Optionale Einstellungen Funktionsübersicht FUNKTION BESCHREIBUNG EINSTELLUNG Verbinden Fur das Hinzufugen einer Zone zum neoHub Schaltdifferenz 00.5 = 0.5°C 01 = 1.0°C (Standard) 02 = 2.0°C 03 = 3.0°C Frostschutztemperatur 07° - 17°C (12°C = Standard) Ausgabeverzögerung 00 - 15 Minuten (00 = Standard) Ober-/Untergrenze Temperatur 00°... -
Seite 28: Thermostat Nachkalibrieren
Thermostat nachkalibrieren Wenn Sie den Thermostat nachkalibrieren müssen, diese Schritte befolgen. • Mit Links-/Rechtstasten auf scrollen ................. • Häkchen drücken und gedrückt halten, um die Anzeige auf AUS zu schalten....• Häkchen und Abwärtstaste gleichzeitig drücken und 10 Sekunden gedrückt halten ... •... -
Seite 29: Schaltplan
Schaltplan - neoStat-e NETZSTROMVERSORGUNG Boden- Remote sensor Luftsensor LADEN BODENSONDE MATTE ODER DRAHT - 16 AMP MAX REMOTE - LUFTSONDE (Optional) Dieses Produkt darf nur durch einen Elektrofachmann installiert werden und muss den ortlichen Installationsvorschriften entsprechen. -
Seite 30: Werkeinstellung
Werkeinstellung Zum Wiederherstellen der Werkeinstellungen, diese Schritte befolgen: • Mit Links-/Rechtstasten auf scrollen ..................• Häkchen drücken u. gedrückt halten, um den Bildschirm auszuschalten F .... • SETUP wird hervorgehoben ......................• Häkchen drücken und für 10 Sekunden gedrückt halten ..........•... -
Seite 31: Modus 2 - Zeituhr
Modus 2 - Zeituhr... -
Seite 32: Lcd-Anzeige
LCD-Anzeige Mesh-Symbol – Wird angezeigt, wenn mit dem neoHub verbunden. Tagesanzeige – Zeigt den Wochentag an. Urlaub – Wird angezeigt, wenn die Zeituhr im Urlaubs-Modus ist. Sollwert – Zeigt an, wenn am aktuellen Sollwert Änderungen vorgenommen werden. Programmanzeige – Wird während des Programmierens angezeigt, um zu zeigen, welche Stufe geändert wird. -
Seite 33: Schaltzeiten Einstellen
Schaltzeiten einstellen Zum Programmieren der Schaltzeiten, folgende Schritte befolgen. • Links-/Rechtstasten verwenden, um auf EDIT zu scrollen und Häkchen drücken ..• Links-/Rechtstasten verwenden, um Tag/Wochenzeitraum zu wählen ......• Häkchen drücken, um die Wahl zu bestätigen ................Nun blinkt 1 und die aktuelle EIN-Zeit wird angezeigt. Die AUS-Zeit wird angezeigt, wenn die Abwärtstaste gedrückt wird...... -
Seite 34: Zeituhr Überbrücken
Zeituhr überbrücken Um den zeitgesteuerten Ausgang zu überbrücken, diese Schritte befolgen. • Mit Auf-/Abwärtstasten die Überbrückungsdauer, z.B. 02:00 Stunden, einstellen ......• Häkchen drücken, um Einstellungen zu bestätigen und zum Hauptmenü zurückzukehren... Halten Restzeit und die verbleibende Zeit wird angezeigt. HALTEN RESTZEIT Anzeige Verbleibende Haltezeit Serie... -
Seite 35: Erläuterung Optionale Einstellungen
Erläuterung optionale Einstellungen Funktion 01 – Mit dem neoHub verbinden: Mit dieser Funktion wird die Zeituhr mit dem neoHub verbunden. Funktion 02 - Wochentag/Wochenende (5/2), 7-Tage-Programmierung oder 24-Stunden-Modus: Die Zeituhr bietet drei Programmier-Modi: Wochentag/Wochenende (5/2) – Zum Programmieren von 4 Ein-/ Aus-Schaltzeiten für Wochentage und 4 Ein-/Aus-Schaltzeiten für das Wochenende. -
Seite 36: Schaltplan - Zeituhrmodus
Schaltplan - Zeituhrmodus NETZSTROMVERSORGUNG LAST LAST Dieses Produkt darf nur durch einen Elektrofachmann installiert werden und muss den ortlichen Installationsvorschriften entsprechen. Serie... - Seite 37 Notizen ........................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 38 Notizen ........................................................................................................................................................................................................................................................................................................................................................................................................................................................Model: Manual REF Serie...
- Seite 39 Notizen ........................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 40 Haben Sie noch Fragen? Rufen Sie unseren Kundendienst an: +44 (0)1254 669090 oder sehen Sie sich die technischen Angaben direkt auf unserer Webseite an: www.heatmiser.com Twitter: @heatmiseruk Facebook: facebook.com/thermostats Rev.1.1...
