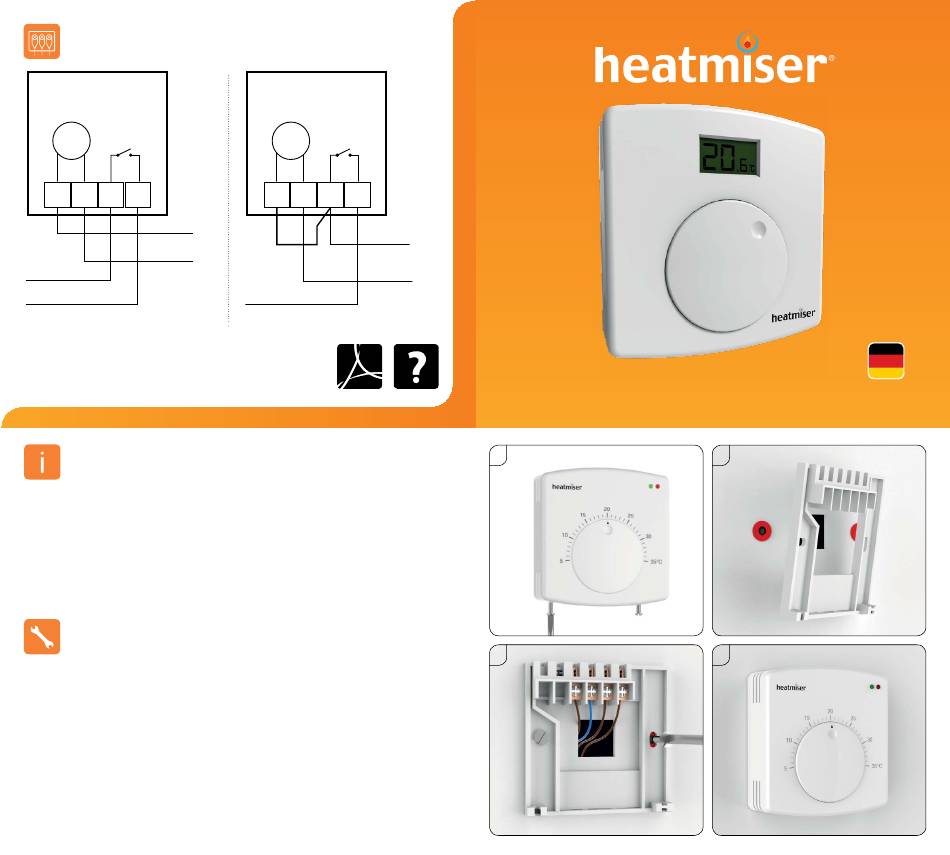

Schaltplan
DS1-L
230VAC
L
N
A1
A2
230V Versorgung
Zur Kesselaktivierung
Potentialfreier Schaltmodus
Haben Sie noch Fragen??
Rufen Sie unseren Kundendienst an: +44 (0)1254 669090
oder sehen Sie sich die technischen Angaben direkt auf unserer
Webseite an: www.heatmiser.de
Einleitung

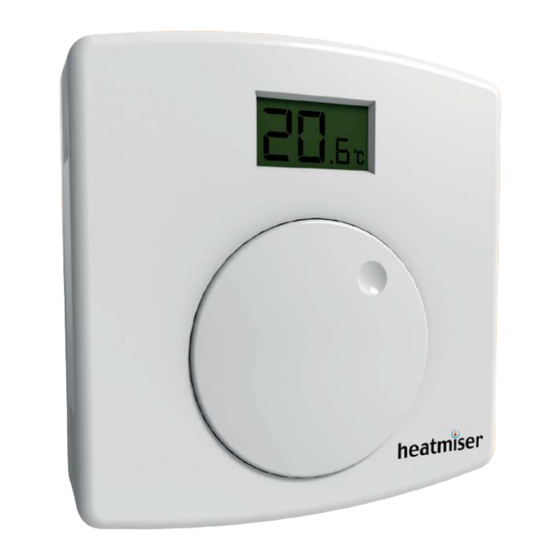

Der Heatmiser DS1-L Drehscheiben-Thermostat ist für die Verwendung mit
herkömmlichen und Kombi-Kesselsystemen geeignet.
Dieser Thermostat verfügt über folgende Funktionen:
• Einstellbare Schaltdifferenz
• Digitale LCD-Anzeige
• 230v AC, 3A Schaltung
Montage
ZUR VERMEIDUNG VON STROMSCHLÄGEN, VOR BEGINN DER MONTAGE DIE
STROMVERSORGUNG ZUM HEIZSYSTEM ABSCHALTEN.
Dieses Drehscheiben-Thermostat ist für die Aufputzmontage vorgesehen.
1. Führen Sie einen kleinen Flachschraubendreher in die Vertiefungen an der Unterseite des
Thermostats ein und entfernen Sie die Abdeckung des Thermostats.
2. Verwenden Sie die Rückplatte als Ausrichtungsvorlage und markieren Sie 2 Stellen für die
Bohrungen.
Bohren Sie an den markierten Stellen und bringen Sie jeweils einen Wanddübel an.
3. Schliessen Sie den Thermostat wie im Schaltplan an und schrauben Sie die DS1-L Rückplatte wieder
am Gehäuse an.
4. Die Vorderseite des Thermostats wieder enbringen und mithilfe der Sicherungsschrauben
befestigen.
DS1-L
230VAC
L
N
A1
A2
230V Versorgung
Zur Kesselaktivierung
230V Schaltmodus
PDF
FA Q
Rev 1.0
1
3
Modell: DS1-L
2
4
DE
