Verwandte Anleitungen für Heatmiser neoStat-Serie
Inhaltszusammenfassung für Heatmiser neoStat-Serie
-

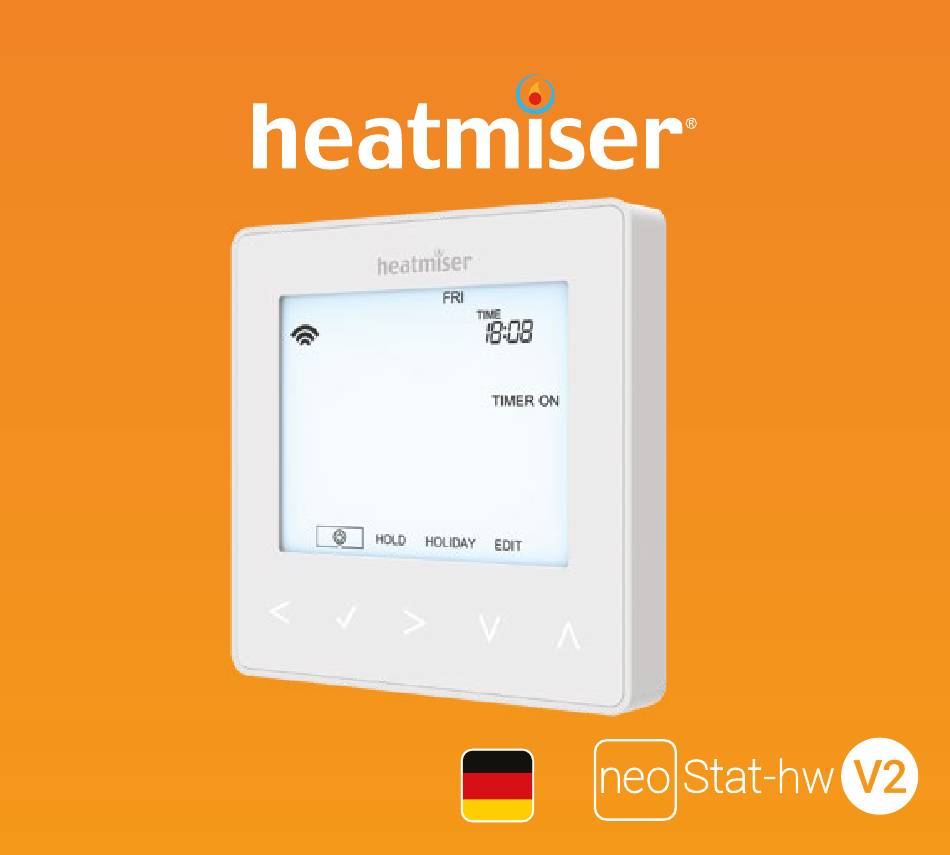

Seite 2: Produktabbildung
Modell: Erhältlich in: saphirschwarz und gletscherweiß Serie... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Produktabbildung Erläuterung optionale Funktionen Inhaltsverzeichnis Optionale Einstellungen - Funktionstabelle Installationsablauf Werkeinstellung Den neoHub verbinden Schaltpläne 18 - 19 Den neoStat-hw verbinden Notizen 20-22 Was ist ein vermaschtes Netz? Annäherungssensor Zeituhr-Modus Warmwasser-Zeituhranzeige Den neoStat-hw sperren Die neoStat-hw entsperren Uhr einstellen Warmwasserzeiteneinstellen Warmwasser-Verstärker Bereitschaft... -
Seite 4: Installationsablauf
Installationsablauf Korrekte Vorgehensweise Die Zeituhr in Augenhöhe montieren. Lesen Sie die Anleitungen vollständig durch, um Ihr Produkt optimal einsetzen zu können. Vermeiden Sie folgende Fehler Nicht unmittelbar neben einer direkten Wärmequelle installieren, da dies die Funktionalität beeinträchtigt. Nicht zu fest auf den LCD-Bildschirm drücken, da dies zu irreparablen Schäden führen kann. -
Seite 6: Den Neohub Verbinden
• Die LED wechselt auf GRÜN, sobald die Verbindung zum Heatmiser Cloud-Server hergestellt ist. • Ihr Smartphone oder Tablet mit dem gleichen WLAN-Netzwerk wie für Ihren Router verbinden. • Die KOSTENLOSE Heatmiser neoApp aus dem Apple App Store, Google Play Store oder Windows Phone App Store herunterladen und ein Konto anmelden. -
Seite 7: Was Ist Ein Vermaschtes Netz
• Die Häkchentaste erneut einmal drücken, um den neoStat mit dem neoHub zu verbinden..• Das MESH-Symbol erscheint auf der Anzeige und blinkt. • Ist die neoStat-hw V2 erfolgreich mit dem neoHub verbunden, wird das MESH-Symbol permanent angezeigt. • WEITERE HINZUFÜGEN für zusätzliche Zonen oder FINISH drücken, um das Einrichten abzuschließen. Bitte beachten, dass der Hub nur einmal mit Ihrem Konto verbunden werden muss. -
Seite 8: Warmwasser-Zeituhranzeige
Warmwasser-Zeituhranzeige Serie... -
Seite 9: Lcd-Anzeige
LCD-Anzeige Mesh-Symbol – Wird angezeigt, wenn mit dem neoHub verbunden. Tagesanzeige – Zeigt den Wochentag an. Urlaub – Wird angezeigt, wenn die Zeituhr im Urlaubs-Modus ist. Sollwert – Zeigt an, wenn am aktuellen Sollwert Änderungen vorgenommen werden. Programmanzeige – Wird während des Programmierens angezeigt, um zu zeigen, welche Stufe geändert wird. -
Seite 10: Den Neostat-Hw Sperren
Den neoStat-hw sperren Die Zeituhr verfügt über eine Tastensperrfunktion. Zum Aktivieren, befolgen Sie diese Schritte: • Verwenden Sie die Links- / Rechtstasten, um auf HOLD zu scrollen & drücken Sie auf das Häkchen für 10 Sekunden ......................... • Auf dem Bildschirm wird 00:00 angezeigt. Sie müssen eine viertsellige Pin-Nummer eingeben. •... -
Seite 11: Uhr Einstellen
Uhr einstellen Zum Einstellen der Uhr, folgende Schritte befolgen. • Links-/Rechtstaste zum Scrollen auf verwenden..........• Zum Ausschalten des Bildschirms, das Häkchen drücken und gedrückt halten..• Rechtstaste verwenden, um CLOCK zu wählen..............• Häkchen drücken, um Wahl zu bestätigen................•... -
Seite 12: Schaltzeiten Einstellen
Schaltzeiten einstellen Zum Programmieren der Warmwasserzeiten, folgende Schritte befolgen. • Links-/Rechtstasten verwenden, um auf EDIT zu scrollen und Häkchen drücken.. • Links-/Rechtstasten verwenden, um Tag/Wochenzeitraum zu wählen ...... • Häkchen drücken, um die Wahl zu bestätigen ................. • Nun blinkt 1 und die aktuelle EIN-Zeit wird angezeigt. •... -
Seite 13: Zeituhr Überbrücken
Zeituhr überbrücken Um den zeitgesteuerten Ausgang zu überbrücken, diese Schritte befolgen. • Mit Auf-/Abwärtstasten die Überbrückungsdauer, z.B. 02:00 Stunden, einstellen ...... • Häkchen drücken, um Einstellungen zu bestätigen und zum Hauptmenü zurückzukehren... Halten Restzeit und die verbleibende Zeit wird angezeigt. HALTEN RESTZEIT Anzeige Verbleibende... -
Seite 14: Bereitschaft
Bereitschaft Um die Zeituhr vollständig auszuschalten, zum Netzsymbol scrollen und das Häkchen ca.3 Sekunden gedrückt halten, bis der Bildschirm leer erscheint .... Im Bereitschaftsmodus wird der zeitgesteuerte Ausgang auf AUS geschaltet. Um die Zeituhr wieder auf EIN zu schalten, das Häkchen einmal drücken ....Zeituhr vollständig AUS Zeituhr EIN Serie... -
Seite 15: Urlaub
Urlaub Während des Urlaubszeitraums bleibt der zeitgesteuerte Ausgang auf AUS. Mit den Schritten unten Datum & Zeit des Urlaubszeitraums einstellen. • Mit den Links-/Rechtstasten auf HOLIDAY scrollen und das Häkchen drücken ..• Mit den Auf-/Abwärtstasten das Jahr einstellen .............. •... -
Seite 16: Optionale Einstellungen Anpassen
Optionale Einstellungen anpassen • Mit den Links-/Rechtstasten auf scrollen ............... • Häkchen drücken und für 3 Sekunden gedrückt halten ..........• SETUP wird hervorgehoben; jetzt Häkchen einmal drücken ........Funktionsnummer Einstellwert • Mit den Auf-/Abwärtstasten durch die Funktionen scrollen ............•... -
Seite 17: Erläuterung Optionale Einstellungen
Erläuterung optionale Einstellungen Funktion 01 – Mit dem neoHub verbinden: Mit dieser Funktion wird die Zeituhr mit dem neoHub verbunden. Funktion 02 - Wochentag/Wochenende (5/2), 7-Tage-Programmierung oder 24-Stunden-Modus: Die Zeituhr bietet drei Programmier-Modi: Wochentag/Wochenende (5/2) – Zum Programmieren von 4 Ein-/Aus-Schaltzeiten für Wochentage und 4 Ein-/Aus-Schaltzeiten für das Wochenende. -
Seite 18: Werkeinstellung
Werkeinstellung Zum Wiederherstellen der Werkeinstellungen, diese Schritte befolgen: • Mit Links-/Rechtstasten auf scrollen ..............• Häkchen drücken u. gedrückt halten, um den Bildschirm auszuschalten ..• Häkchen drücken und für 10 Sekunden gedrückt halten ........• Alle Symbole erscheinen für 2 Sekunden auf der Anzeige, danach blinkt entweder die Nummer 1 oder 2. -
Seite 19: Schaltplan
Schaltplan - neoStat-hw ( S Plan) ZEITUHR NO NC Versorgung zum neoStat Abgesicherte Warmwasser Ventil Versorgung zum Stat Warmwasser neoStat-hw Endschalter Kessel Aktivierung Dieses Produkt darf nur von einem qualifizierten Elektriker installiert werden und den örtlichen Installationsvorschriften entsprechen. - Seite 20 Schaltplan - Schaltplan - neoStat-hw ( neoStat-hw ( Ventil in Mittelstellung) Ventil in Mittelstellung) ZEITUHR NO NC Versorgung zum neoStat Heizung (neoStat) Warmwasser Stat Abgesicherte Versorgung zum Kessel neoStat-hw Aktivierung Ventil in Mittelstellung Dieses Produkt darf nur von einem qualifizierten Elektriker installiert werden und den örtlichen Installationsvorschriften entsprechen.
-
Seite 21: Notizen
Notizen ........................................................................................................................................................................................................................................................................................................................................................................................................................................................ - Seite 22 Notizen ........................................................................................................................................................................................................................................................................................................................................................................................................................................................Model: Manual REF Serie...
- Seite 23 Notizen ........................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 24 Haben Sie noch Fragen? Rufen Sie unseren Kundendienst an: +44 (0)1254 669090 oder sehen Sie sich die technischen Angaben direkt auf unserer Webseite an: www.heatmiser.com Twitter: @heatmiseruk Facebook: facebook.com/thermostats Rev.1.0...
