2.2.3 Circuit en tube multi-couches Oventrop «Copipe»
Le raccord à serrage ne doit être utilisé que pour la
dimension indiquée sur l'emballage.
Couper le tube à angle droit à la longueur souhaitée à
l'aide d'un coupe-tube et ébavurer la couche plastique
intérieure.
Procéder au calibrage du tube. Oventrop propose des
outils pour ces opérations.
Monter le raccord à serrage comme illustré.
Le joint torique sur le support ne doit ni être abîmé,
ni glisser de la rainure. Le tube doit être poussé sur la
tétine jusqu'en butée.
Serrer l'écrou d'accouplement à un couple d'environ
40 Nm. Il est recommandé de resserrer le raccordement
après quelques variations de température.
N'utiliser le raccord à serrage qu'une seule fois.
3 Application
Installations de chauffage central monotubes à circulation
forcée avec circuits allant jusqu'à 8000 watts.
Température de service t s :
Pression de service max. p s : 10 bar
Fluide: eau et mélanges eau-glycol adéquats selon VDI
2035 / ÖNORM 5195 (max. 50%). Ne convient pas
à la vapeur, ni aux fluides huileux et agressifs.
4 Description et fonctionnement
Le «Bypass-Combi Uno» pour installations avec aller
et retour monté à l'inverse est un distributeur pour le
montage facile d'installations de chauffage monotubes.
Le «Bypass-Combi Uno» se compose d'un distributeur
monotube «Uno», d'un tuyau de raccordement et d'un
robinet équerre inversé, d'un robinet d'angle ou d'un
robinet droit avec coude et d'un jeu de raccords à serrage.
Comparé au modèle standard réf. 1013161/62, le
distributeur monotube «Uno» s'utilise en cas de sens de
circulation inversé (retour côté radiateur).
Si le thermostat doit être orienté vers l'avant, monter le
robinet d'angle ou le robinet droit avec coude à la place
du robinet équerre inversé.
Le thermostat est à commander séparément.
Le distributeur dispose d'un préréglage d'usine pour un
débit par le radiateur de 35 % du débit du circuit = 6,25
tours de la vis de réglage.
Cette valeur peut être reproduite à tout moment en
tournant d'abord la vis de réglage vers la droite jusqu'en
butée et puis vers la gauche de 6,25 tours. Ce réglage
peut être effectué en période de service. De l'eau ne
s'échappera pas.
5 Avantages
Le «Bypass-Combi Uno» Oventrop pour installations
avec aller et retour montés à l'inverse permet un montage
efficace et économique ainsi qu'un dimensionnement
facile d'installations de chauffage monotubes.
Le bypass à réglage progressif permet un dimensionne-
ment optimal et économique du système de chauffage
complet.
Le distributeur monotube est disponible au choix avec
douille en laiton ou douille isolante. La douille isolante
évite, même pour des radiateurs de petit volume, un
échauffement par flux de chaleur à travers la douille avec
le robinet thermostatique fermé.
La possibilité de fermeture de l'aller et du retour vers le
radiateur permet de démonter celui-ci même en période
de service.
Sous réserve de modifications techniques.
101316480
01/2018
6
desserré
serré
2 °C à 120 °C, (pour périodes
courtes jusqu'à 130 °C)

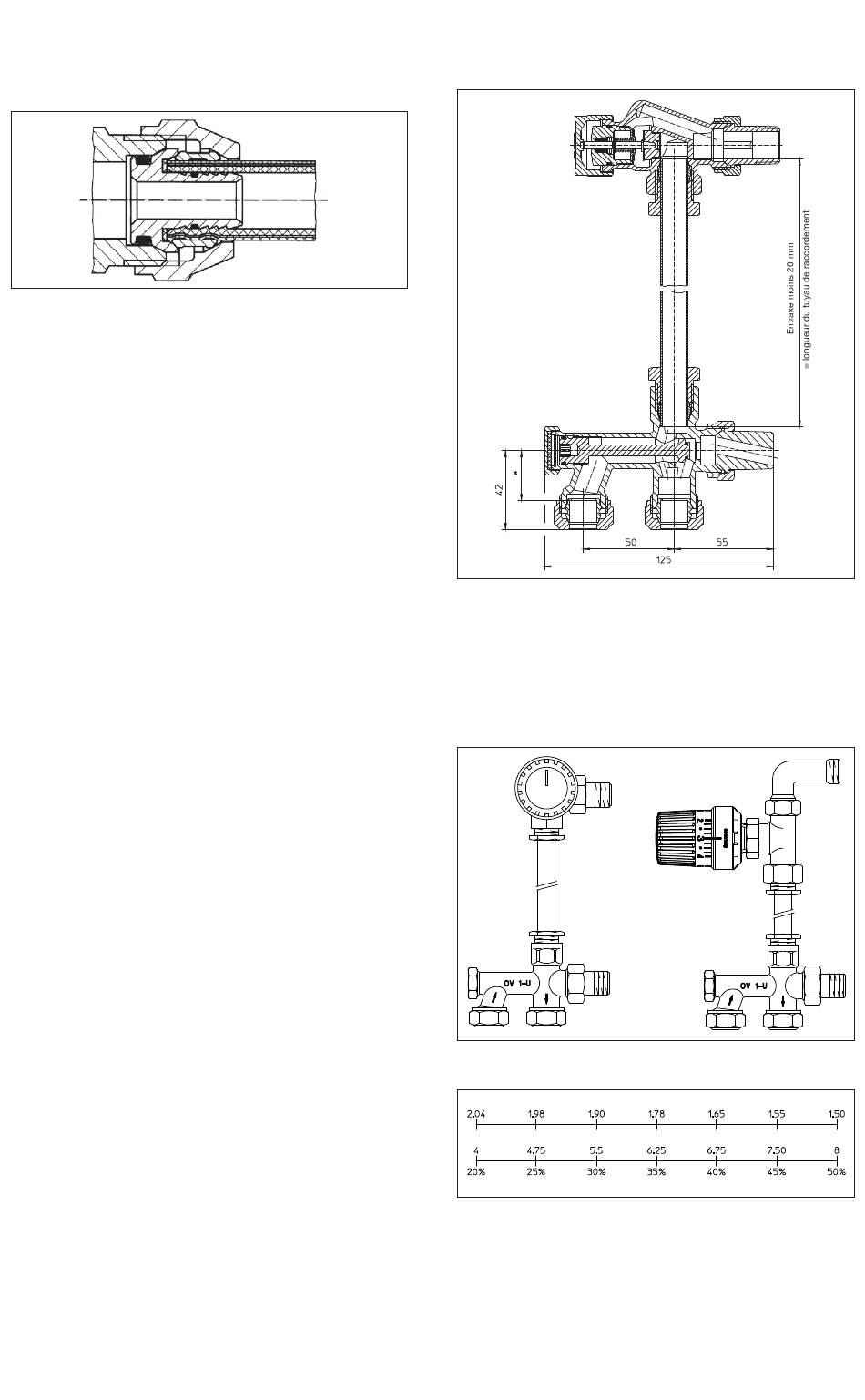

«Bypass-Combi Uno» pour installations avec aller et retour
montés à l'inverse avec robinet équerre inversé
* 27 mm pour tube en acier ou cuivre Ø 12 - 16 mm
23 mm pour tube en acier ou cuivre Ø 18 mm
32 mm pour tube plastique
32 mm pour tube multi-couches Oventrop
«Copipe» Ø 14, 16 mm
*
35 mm pour tube multi-couches Oventrop
«Copipe» Ø 20 mm
Entraxe moins
21 mm
= longueur du
tuyau de
raccordement
«Bypass-Combi Uno»
avec robinet d'angle
Tours de la vis de réglage
Débit par le radiateur
Valeurs de réglage
Vous trouverez une vue d'ensemble des interlocuteurs
dans le monde entier sur www.oventrop.com.
Entraxe moins
93 mm
= longueur du
tuyau de
raccordement
«Bypass-Combi Uno» avec
robinet droit et coude
Valeurs k
v
