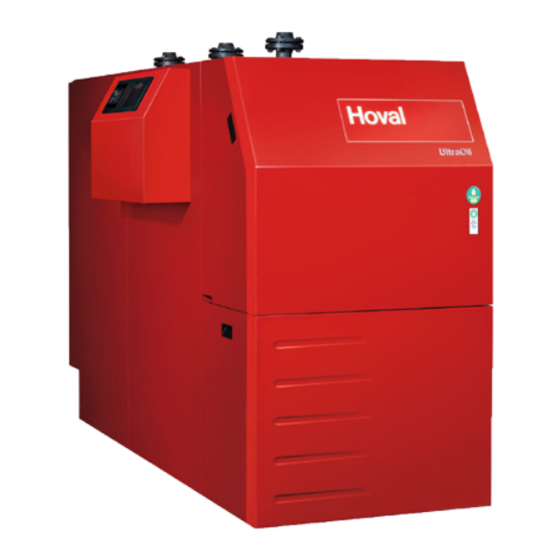

Hoval UltraOil 110 Produktbeschreibung

Hoval UltraOil (110-300)
®
Öl-Brennwertkessel für Heizöl EL schwefelarm
Hoval UltraOil
®
Öl-Brennwertkessel
für Heizöl EL schwefelarm
Heizkessel
• Öl-Brennwertkessel nach EN 303 Teil 1 und
Teil 2 sowie EN 15034
• Für die Verfeuerung von Heizöl EL schwe-
felarm bzw. schwefelfrei mit Schwefelge-
halt < 50 ppm.
• Stahlheizkessel mit Brennwerttechnik
• Abgas- und kondensatberührende Bauteile
aus hochlegiertem Edelstahl
• Maximale Abgaskondensation durch Heizflä-
chen aus aluFer -Verbundrohr;
®
abgasseitig: Aluminium
wasserseitig: Edelstahl
• Keine untere Begrenzung der Heizkessel-
temperatur und der Heizkessel-Rücklauftem-
peratur
• Keine Mindestumlaufwassermenge
• Kesseltüre nach vorne rechts schwenkbar,
links schwenkbar durch Umbau auf der
An lage
• Wärmedämmung am Kesselkörper mit
80 mm Glaswollmatte und Glasseidenge-
webe
• Verkleidung aus Stahlblech, rot pulverbe-
schichtet, separat verpackt mitgeliefert
• Abgasstutzen nach hinten
• Heizungsanschlüsse oben inkl. Gegen-
flansch, Schrauben und Dichtungen, für:
- Vorlauf
- Rücklauf - Hochtemperatur
- Rücklauf - Niedertemperatur
• Schall-/Wärmedämmhaube
• Wasserdrucksensor:
- Erfüllt die Funktion eines Maximal-
und Minimaldruckbegrenzers
- Ersatz für die Wassermangelsicherung
• Abgastemperaturüberwachung
(Einbau bauseits)
• Reinigungsset bestehend aus Schaber und
Gerätehalter (im Lieferumfang enthalten)
• Regelung TopTronic E eingebaut
®
Regelung TopTronic E
®
Bedienfeld
• Farb-Touchscreen 4,3 Zoll
• Wärmeerzeuger-Blockierschalter
zur Betriebsunterbrechung
• Störmeldelampe
TopTronic E BedienModul
®
• Einfaches, intuitives Bedienkonzept
• Anzeige der wichtigsten Betriebszustände
• Konfigurierbarer Startbildschirm
• Betriebsartenwahl
• Konfigurierbare Tages- und Wochenpro-
gramme
• Bedienung aller angeschlossenen
Hoval CAN-Bus Module
• Inbetriebnahme-Assistent
• Service- und Wartungsfunktion
• Störmeldemanagement
• Analysefunktion
• Wetteranzeige (bei Option HovalConnect)
• Anpassung der Heizstrategie aufgrund der
Wettervorhersage (bei Option HovalConnect)
Modell-Reihe
UltraOil Heizleistung
®
40/30 °C
Typ kW
(110) 83-110
(130) 104-130
(160) 119-160
(200) 155-200
(250) 189-250
(300) 227-300
TopTronic E BasisModul Wärmeerzeuger
®
(TTE-WEZ)
• Integrierte Regelungsfunktionen für
- 1 Heizkreis mit Mischer
- 1 Heizkreis ohne Mischer
- 1 Warmwasserladekreis
- Bivalent- und Kaskadenmanagement
• Aussenfühler
• Tauchfühler (Wassererwärmerfühler)
• Anlegefühler (Vorlauftemperaturfühler)
• Rast5-Basissteckerset
Optionen zur Regelung TopTronic
• Erweiterbar durch max. 1 ModulErweiterung:
- ModulErweiterung Heizkreis oder
- ModulErweiterung Wärmebilanzierung oder
- ModulErweiterung Universal
• Vernetzbar mit insgesamt bis zu
16 ReglerModulen:
- Heizkreis-/WarmwasserModul
- SolarModul
- PufferModul
- MessModul
Produktbeschreibung
Zulassungen Heizkessel
UltraOil (110-300)
®
CE-Produkt-ID-Nr.
Anzahl im Wärmeerzeuger zusätzlich
einbaubarer Module:
- 1 ModulErweiterung und 1 ReglerModul
oder
- 2 ReglerModule
Zur Nutzung erweiterter Reglerfunktionen
muss das Ergänzungssteckerset bestellt
werden.
Öl-Funktionsautomat OFA
• Regelungsfunktion integriert für
E
®
- Abgasfühler zur Sicherheitsabschaltung
- 0-10V-Ausgang zum Anschluss einer
modulierenden Hauptpumpe (inkl. delta
T- Regelung bei kleiner Abnahme)
- Normsteckverbindung für
2-stufige Brenner 1x 230 V
- Variabler Eingang für anlagenspezifische
Funktionen (Wärmeerzeugersperre, Rück-
lauffühler, Infofühler usw.)
- Variabler Ausgang für anlagenspezifische
Funktionen (Thermostatfunktion, Betriebs-
meldung usw.)
Weitere Informationen zur TopTronic
siehe Rubrik «Regelungen»
CE 0036 0379/06
E
®
813
