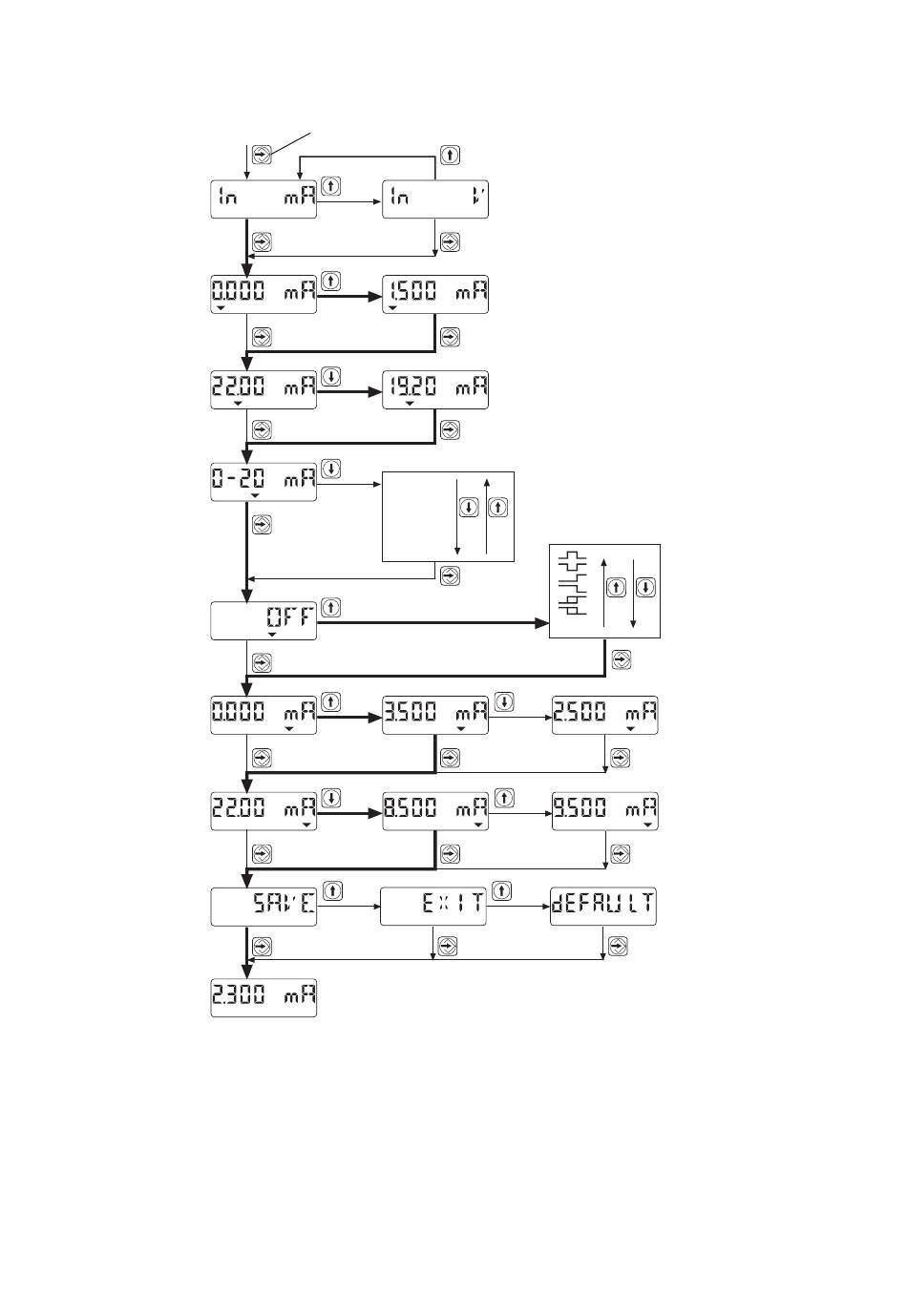

3.4.2. Konfiguration des Analogeinganges - Menüablauf
Betriebsmodus
Analog-Eingang
Meßbereichsanfang
Zero
Input
Meßbereichsende
Full Scale
Input
Analogausgang
Analog
Output
Schaltausgang
unterer Schaltpunkt
oberer Schaltpunkt
Werte speichern
Betriebsmodus
mindestens 2 Sekunden gedrückt halten
Beispiel
Zero
Input
Beispiel
Full Scale
Input
alle Möglichkeiten
5 - 0 V
0 - 5 V
10 - 0 V
0 - 10 V
20 - 4 mA
4 - 20 mA
20 - 0 mA
Digital
Output
Beispiel
Low
Setpoint
Beispiel
High
Setpoint
PHOENIX CONTACT Seite 9 von 13
alle Möglichkeiten
ON
Beispiel
Low
Setpoint Setpoint
Beispiel
High
Setpoint
Low
High
Setpoint
