MCR-f-UI-DC Frequenzmeßumformer, programmierbar
3.2. Funktionen der Folientastatur
Taster kurz drücken: Der berechnete Aus-
gangswert wird angezeigt. Ein erneutes
Drücken schaltet zum aktuellen Eingangs-
meßwert zurück.
Taster kurz betätigen (< 0.5 sec): Schaltet
das Modul in den Editiermodus für Fre-
quenz-Eingangssignale
Taster min. 2 Sekunden betätigen: Schaltet
das Modul in den Editiermodus für Analog-
Eingangssignale
Taster zusammen kurz betätigen
+
(< 0,5 sec.): Schaltet das Modul in den er-
weiterten Editiermodus
Taster zusammen kurz betätigen: Beendet
+
den Editiermodus, ohne eventuell getätigte
Einstellungen zu speichern
Übernimmt im Editiermodus die aktuelle
Einstellung und wechselt automatisch zum
nächsten Wert.
Sonderfunktion der Taster im Editiermodus
Im Editiermodus für Impuls-Eingangssi-
+
gnale und für Analog-Eingangssignale be-
wirkt das Tippen auf die Enter-Taste
+
sätzlich zu den Tastern
beschleunigtes abwärts- bzw. aufwärtszäh-
len. Durch Unterbrechen des Tastendrucks
und anschließendes Tippen ist eine Feinein-
stellung möglich.
3.3. Darstellung im LC-Display
3.3.1. Darstellung im Einstellbereich

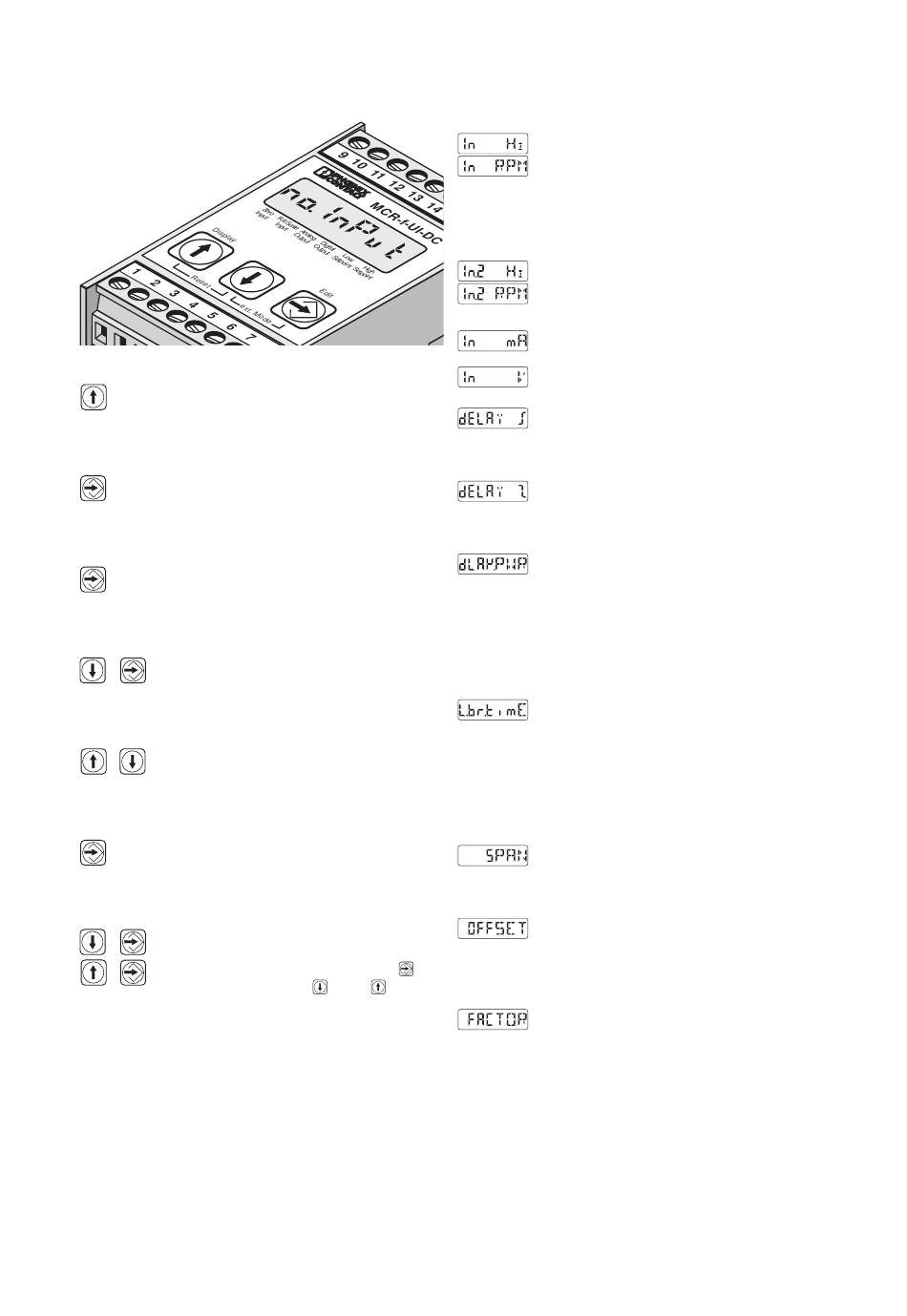

Abb. 19
zu-
bzw. ein
PHOENIX CONTACT Seite 6 von 13
Frequenz-Eingang für NAMUR, 2-, 3- und 4-
Draht-Sensoren, inkrementale Drehgeber
mit Gegentakt und HTL-Ausgangssignal
und Dry Contact. Die Einstellung erfolgt op-
tional in Hz oder Umdrehung pro Minute
(RPM).
Frequenzeingang für NAMUR-Sensoren mit
Drahtbruch- und Kurzschlußerkennung. Die
Einstellung erfolgt optional in Hz oder RPM.
Stromeingang 0...20 mA (wählbar)
Spannungseingang 0...10 V (wählbar)
Einschaltverzögerungszeit des Schaltaus-
gangs.(Einstellbereich 0...30 sec., Default-
wert = 0,00 sec.)
Ausschaltverzögerungszeit des Schaltaus-
gangs.(Einstellbereich 0...30 sec., Default-
wert = 0,00 sec.)
Einstellen der POWER ON-Verzögerungs-
zeit (Schaltausgang)(Einstellbereich 0...30
sec., Defaultwert = 1,00 sec.). Der Schalt-
ausgang reagiert während dieser Zeit nicht
auf Ereignisse. Diese Funktion ist nur wirk-
sam direkt nach dem Einschalten der Ver-
sorgungsspannung.
Einstellen der Drahtbruch-Erkennungszeit
(Einstellbereich 0,1...10,1 sec., Defaultwert
= 10,1 sec.). Wird innerhalb dieser Zeit kein
Eingangssignal erkannt, so erscheint im
Display der Text "no Input" und die Ausgän-
ge verhalten sich entsprechend ihrer Ein-
stellungen.
Einstellen des Endwerts (Einstellbereich
75...125 %, Defaultwert = 100 %) bezogen
auf 10 V, bzw. 20 mA.
Einstellen des Nullpunktes in Abhängigkeit
vom vorher gewählten Ausgangssignal:
(Einstellbereich -5...+5 mA / -2,5...+2,5 V;
Defaultwert = 0 mA / 0 V)
Einstellung des Teilungsfaktors von 0,1 bis
9999 (Defaultwert = 1,0). Langsame Positio-
nieraufgaben erfordern mehrfach unterteilte
Lochscheiben (Faktor > 1). Drehzahlerfas-
sung eines Motors am Getriebe erfordert ei-
nen kleinen Teilungsfaktor (Faktor < 1).
