Konfigurierbarer
Temperaturmessumformer für PT100
Datenblatt 10194900
Funktionen
Der MINI MCR-SL-PT100-UI ... ist ein konfigurierba-
rer, 3-Wege getrennter Temperaturmessumformer. Er
ist für den Anschluss von PT100-Widerstandsthermo-
metern nach IEC 60751 in 2-, 3- und 4-Leiter-An-
schlusstechnik geeignet.
Ausgangsseitig stehen die analogen Normsignale
0...20 mA, 4...20 mA, 0...10 V, 0...5 V, 1...5 V,10...0 V,
20...0 mA, 20...4 mA galvanisch getrennt zur Verfü-
gung.
Die an der Gehäuseseite zugänglichen DIP-Schalter
erlauben die Konfiguration folgender Parameter:
Anschlusstechnik,
zu messende Temperaturspanne,
Ausgangssignal,
sowie die Art der Fehlerauswertung.
Die Spannungsversorgung (19,2...30 V DC) kann über
die Anschlussklemmen „7" und „8" der Module oder im
Verbund über den Tragschienen-Busverbinder erfol-
gen (siehe Bild 5 auf Seite 3). Beachten Sie hierzu
auch „Anschlusstechnik" auf Seite 4.
10194900
04/2004
Aufbau

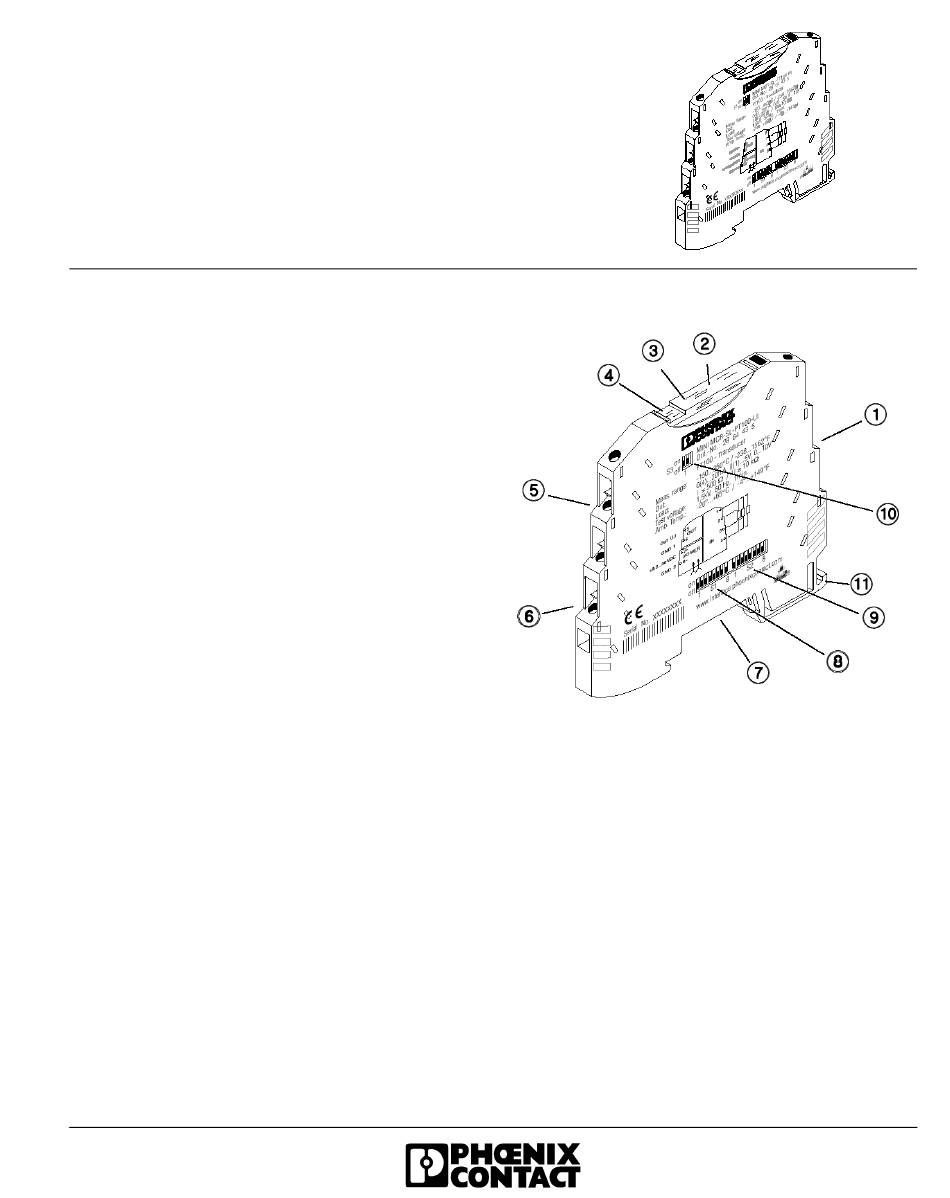

Bild 1
1
Eingang PT100-Widerstandsthermometer
2
Klarsicht-Abdeckung
3
Diagnose-LED
4
Nut für Zackband ZBF 6
5
Ausgang: Normsignale
6
Versorgungsspannung
7
Anschlussmöglichkeit für Tragschienen-
Busverbinder
8
DIP-Schalter S1
9
DIP-Schalter S2
10 DIP-Schalter S3
11 Universal-Rastfuß für EN-Tragschienen
Aufbau
1
