Phoenix Contact MCR-f-UI-DC Kurzbeschreibung Seite 13

MCR-f-UI-DC Frequenzmeßumformer, programmierbar

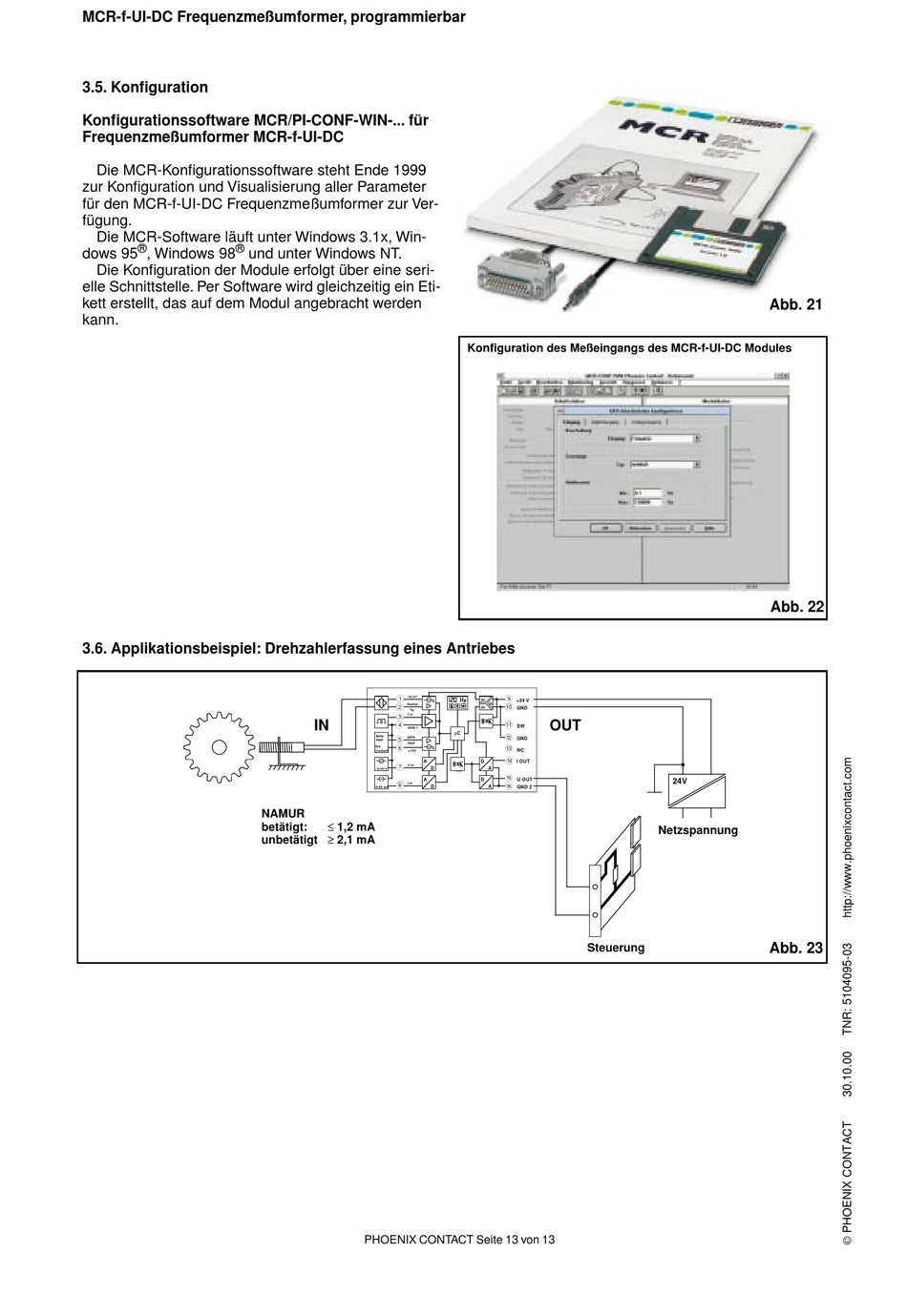

3.5. Konfiguration
Konfigurationssoftware MCR/PI-CONF-WIN-... für
Frequenzmeßumformer MCR-f-UI-DC
Die MCR-Konfigurationssoftware steht Ende 1999
zur Konfiguration und Visualisierung aller Parameter
für den MCR-f-UI-DC Frequenzmeßumformer zur Ver-
fügung.
Die MCR-Software läuft unter Windows 3.1x, Win-
® ®
dows 95 , Windows 98 und unter Windows NT.
Die Konfiguration der Module erfolgt über eine seri-
elle Schnittstelle. Per Software wird gleichzeitig ein Eti-
kett erstellt, das auf dem Modul angebracht werden
kann.
3.6. Applikationsbeispiel: Drehzahlerfassung eines Antriebes
1 +8,2V
Namur
2
I N
3 f in
IN
4
GND 1
NPN
5 NPN
PNP
PNP
6
Dry
Contact +15V
A
7 U in
D
0-10 V
A
8 I in
0-20 mA D
NAMUR
≤ 1,2 mA
betätigt:
unbetätigt ≥ 2,1 mA
PHOENIX CONTACT Seite 13 von 13
Konfiguration des Meßeingangs des MCR-f-UI-DC Modules
9
DC +24 V
DC
0
DC GND
OUT
!
SW
µC
"
GND
§
NC
$
D I OUT
A
%
D U OUT
&
A
GND 2
Steuerung
Abb. 21
Abb. 22
24V
Netzspannung
Abb. 23
