Phoenix Contact MCR-f-UI-DC Kurzbeschreibung Seite 7

MCR-f-UI-DC Frequenzmeßumformer, programmierbar
Speichern. Durch Drücken der
werden die eingestellten Parameter gespei-
chert.
Durch Drücken der
stellmodus abgebrochen, ohne die einge-
stellten Parameter zu speichern.
Durch Drücken der
tuellen Einstellungen durch Default-Werte
überschrieben. Die Parameter des Fre-
quenzeingangs und des Analogeingangs
bleiben hiervon unberührt.

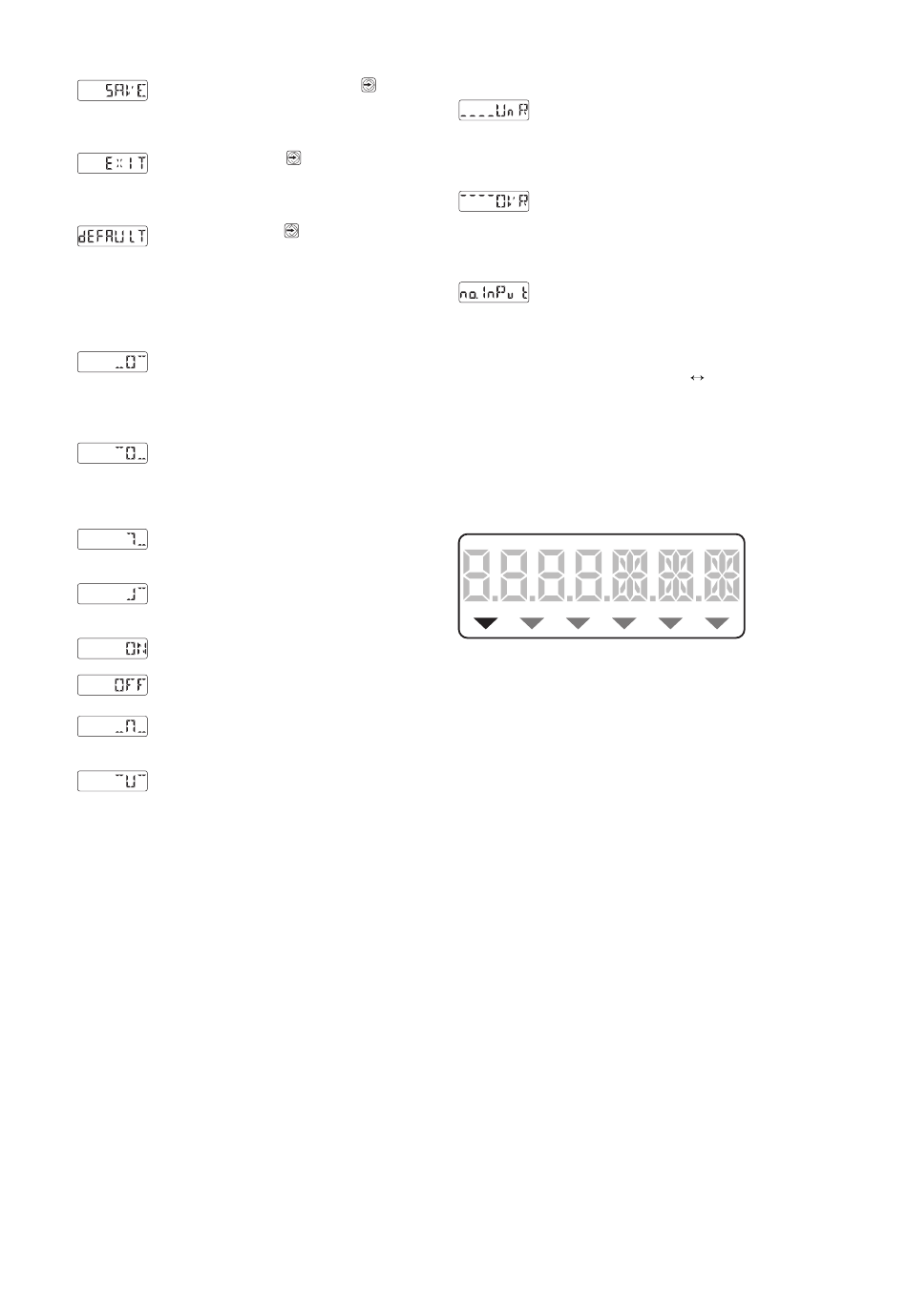

3.3.2. Darstellung des Schaltausgangs
Transistor schaltet bei Überschreitung von
"High Setpoint" auf "High", bei Unterschrei-
tung von "Low Setpoint" auf "Low" (mit Hy-
sterese).
Transistor schaltet bei Überschreitung von
"High Setpoint" auf "Low", bei Unterschrei-
tung von "Low Setpoint" auf "High" (mit Hy-
sterese).
Transistor schaltet bei Unterschreitung von
"High Setpoint" auf "High".
Transistor schaltet bei Überschreitung von
"High Setpoint" auf "High".
Transistor ist permanent geschaltet.
Transistor ist permanent nicht geschaltet.
Transistor schaltet zwischen "Low Setpoint"
und "High Setpoint" auf "High".
Transistor schaltet bei Unterschreitung von
"Low Setpoint" und bei Überschreitung von
"High Setpoint" auf "High".
-Taste 3.3.3. Meldungen im Betriebszustand
-Taste wird der Ein-
-Taste werden die ak-
3.3.4. Menüführung
stellende Funktion
Zero
Input
PHOENIX CONTACT Seite 7 von 13
Meßbereichsunterschreitung.
Diese Meldung blinkt im Wechsel mit der ak-
tuellen Frequenz, wenn der eingestellte un-
tere Meßbereich überschritten wird.
Meßbereichsüberschreitung.
Diese Meldung blinkt im Wechsel mit der ak-
tuellen Frequenz, wenn der eingestellte
obere Meßbereich überschritten wird.
Kein Eingangssignal.
Diese Meldung blinkt aus folgenden grün-
den:
1. Kein Sensor angeschlossen
2. Bei NAMUR: Kurzschluß oder Drahtbruch
3. Kurzschlußfrequenz
4. Innerhalb der eingestellten Drahtbruch-
Erkennungszeit (I.br.time) wurde kein
Eingangssignal festgestellt
ImEditiermodus zeigt ein Pfeil auf die jewiels einzu-
Full Scale Analog Digital
Input Output Output
GND
Low High
Setpoint Setpoint
Abb. 20
