Contents Bag; Contenu Sachet - Faller Wellenflug Bedienungsanleitung

Tüte 4

Contenu sachet 4

Contents bag 4

10
Inhalt
Inhoud
blau
blue
bleu
blauw
Taster / Brücke
Button / Bridge
Bouton / Pont
Knop / Brug
Z
ACHTUNG: Anschluss nur an 16V AC (Wechselspannung) möglich
ATTENTION: Connection possible to 16 VAC only!
ATTENTION : Le raccordement n'est possible qu'à 16 V c.a. (tension alternative)
a
ATTENTIE: Alleen aansluiten op 16V wisselstroom
zakje 4
START - Position
P
gelb
yellow
jaune
rot grün
geel
red green
rouge vert
rood groen
gelb
yellow
jaune
geel

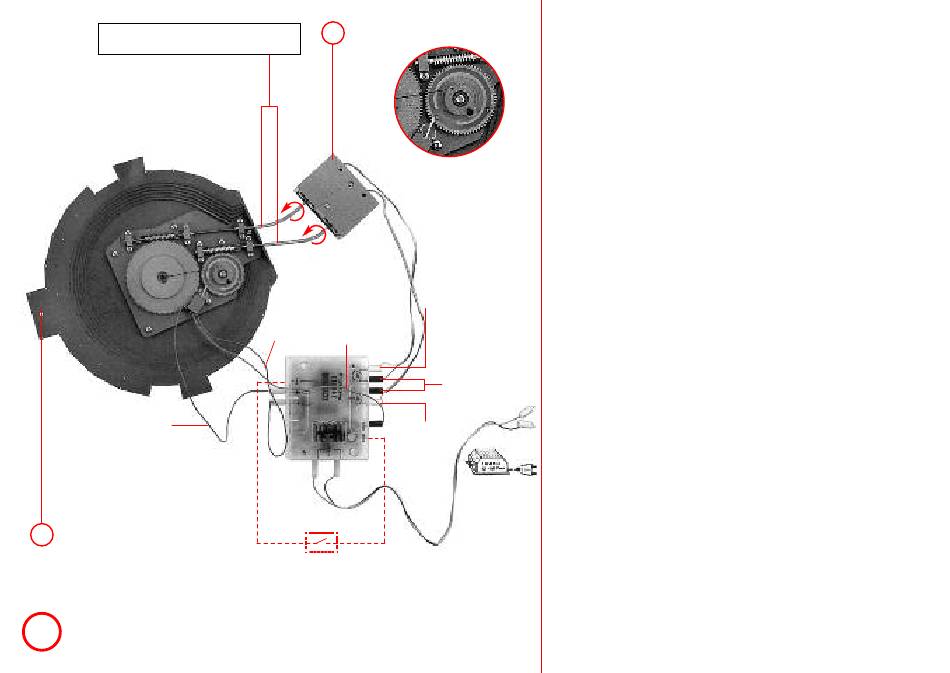

1. Wichtig: Justierung des Nylonfaden.
Alle Komponenten, außer Taster oder Brücke an die Elektronik anschliessen.
Elektronik an 16V AC anschliessen bis die START-Position angefahren wurde.
Achtung: auf Litzenfarbe und Polung achten !!!
Elektronik von 16V AC trennen.
Jetzt Faden mit Schraube so justieren das die bewegliche Säule noch
ca. 0,5 mm Spiel hat ( 6/9 mit Sekundenkleber fixieren ).
Kontrolle durch niederdrücken der beweglichen Säule.
Danach kann ein Funktionstest durchgeführt werden.
2. Funktionstest
Elektronik wieder an 16V AC anschliessen.
Buchse START mit Buchse GND mittels einer Litze kurz verbinden.
Programm wird gestartet (Programmlaufzeit ca. 1Min. 55 Sek.)
Programm ENDE: bewegliche Säule steht wieder auf START – Position.
Elektronik von 16V AC trennen.
Neustart nach Programmablauf ist erst wieder nach ca. 11 Sekunden möglich.
Einzelbetrieb: Buchsen „START und „GND" sind über einen Taster oder
Schalter verbunden.
Dauerbetrieb: Buchsen „START und „GND" mit Litze verbunden.
3. Beschreibung möglicher Fehler und Ursachen
gelb / braun
Fehler:
Programm kann nicht gestartet werden
yellow / brown
jaune / brun
geel / bruin
Gondeln fahren nicht ganz nach oben
Gondeln fahren nicht nach oben
und Geräusche durch Endschalter
Gondeln fahren nicht nach oben
und Säule wird blockiert
Ursache:
Endschalter „UNTEN"
wird nicht erreicht.
Grüne LED leuchtet immer.
Faden ist zu kurz;Faden nachjustieren;
Auf Spiel der Säule achten.
Endschalter „OBEN" schliesst zu früh
Endschalter nachjustieren,
Kontaktabstand auf min. 0,5..0,8 mm
justieren wenn beide Kontakte offen sind.
Motor wurde verpolt angeschlossen.
Auf Litzenfarbe achten.
Säule muß manuell über die Motor-
welle wieder in START - Position
gedreht werden, da Endschalter
überfahren wurden.
START – Position
Endschalter wurden vertauscht.
Auf Litzenfarbe achten.
Säule muß manuell über die Motor-
welle wieder in START - Position
gedreht werden, da Endschalter
überfahren wurden.
START – Position
