para obtener información detallada (página 8).

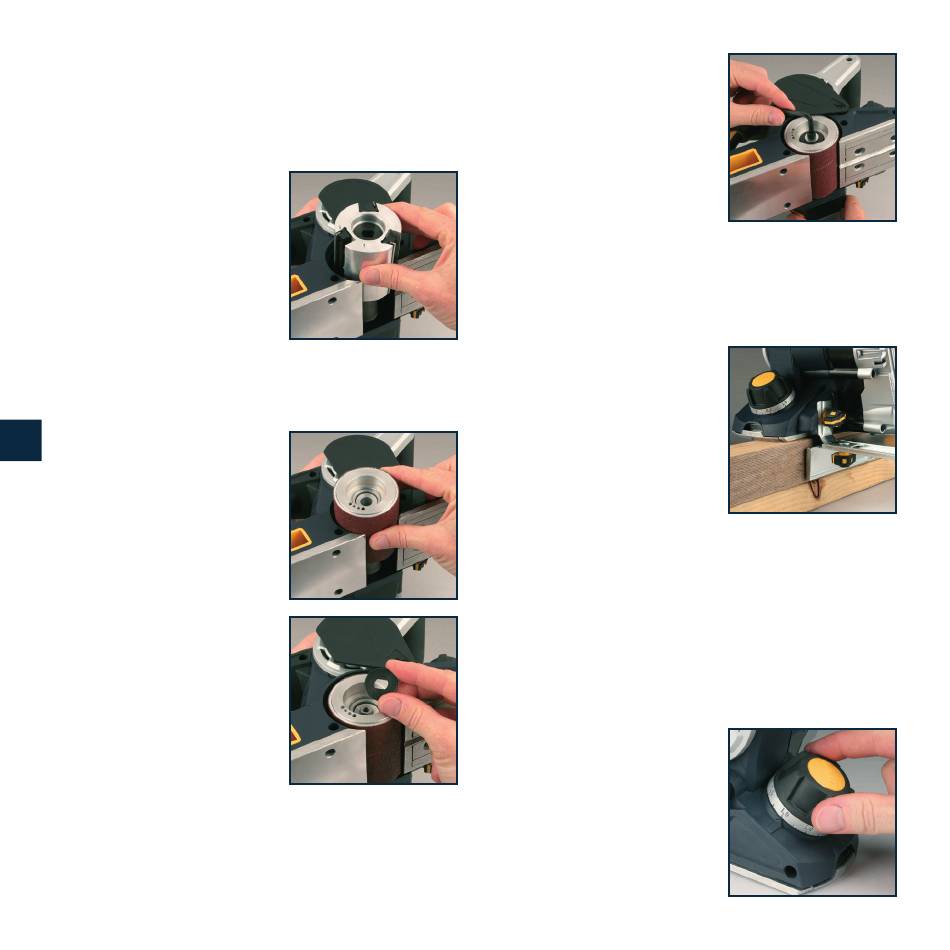

1. Coloque el cilindro de cepillado de lado.
2. Levante la protección el tambor de forma que el tornillo
de cabeza hexagonal situado en el cilindro de hojas
quede expuesto.
3. Pulse el botón de bloqueo del
husillo del tambor (21) y haga
girar el cilindro (10) hasta que
quede bloqueado en su lugar.
Mantenga pulsado el botón
de bloqueo hasta que se haya
retirado completamente el
nuevo cilindro.
Nota: El cilindro de hojas tiene
dos posiciones de bloqueo.
Instalación de un cilindro de lijado
Nota. Tambor de lijado no suministrado.
E
1. Ponga el cepillo de lado.
2. Levante la protección del
tambor.
3. Deslice un cilindro de lijado
de nuevo hacia el interior
del alojamiento, alineando el
cilindro de lijado con el husillo.
4. Pulse el botón de bloqueo del
husillo del tambor (21) y haga
girar el cilindro (10) hasta que
quede bloqueado en su lugar.
Siga manteniendo pulsado el
botón de bloqueo hasta que el
nuevo cilindro se haya fijado
bien.
Nota: El botón de bloqueo del
husillo del tambor tiene dos
posiciones de bloqueo.
5. Vuelva a insertar la arandela grande, ajustando su
posición de forma que el extremo del husillo pase
a través del centro. Ahora inserte la arandela más
pequeña seguida del tornillo de cabeza hexagonal.
ADVERTENCIA. Si la arandela
más grande no se orienta
correctamente, el tambor no
puede fijarse firmemente.
6. Enrosque con la mano el tornillo
de cabeza hexagonal en sentido
horario para cerrar la separación
entre las arandelas y el tornillo
de cabeza hexagonal.
Guía paralela
PRECAUCIóN Asegúrese siempre que la herramienta
está apagada y desenchufada de la alimentación antes de
realizar ajustes o de instalar o retirar hojas.
1. Monte la guía (14) en la base
enroscando los mandos (7) en
los puntos de fijación.
2. Cuando está ajustada
formando ángulos rectos con
la base del cepillo, la guía
sirve para ayudar a controlar
la acción de cepillado.
Nota. La guía puede montarse
en cada uno de los lados de la base.
Nota. Las graduaciones angulares marcadas en la guía
sólo tienen fines indicativos.

Ajuste de la profundidad de corte

PRECAUCIóN Asegúrese siempre que la herramienta
está apagada y desenchufada de la alimentación antes de
realizar ajustes o de instalar o retirar hojas.
1. Haga girar el mando de ajuste de profundidad (3) en
sentido horario para un corte
más profundo y en sentido
antihorario para un corte
menos profundo.
2. Los números del anillo
debajo del mando de ajuste
de profundidad indican la
profundidad de corte. Por
