Remplacement/dépose
et installation des lames du rabot
ATTENTION : assurez-vous toujours que l'outil est arrêté
et débranché de l'alimentation secteur avant d'installer ou
d'enlever le tambour du rabot.
Votre rabot électrique est équipé d'une dépose rapide de
tambour, vous permettant d'installer en toute sécurité un
jeu de lames adaptées à votre utilisation. Ce rabot est livré
avec un jeu supplémentaire de lames affûtées.
Note : enlevez toujours complètement le tambour du rabot
avant d'installer les nouvelles lames. Pour votre propre
sécurité, il est déconseillé d'enlever les lames du rabot
lorsque le tambour y est toujours installé.
ATTENTION : assurez-vous toujours que l'outil est arrêté
et débranché de l'alimentation secteur avant d'installer
ou d'enlever les lames. Votre rabot est équipé de lames
réversibles. Les lames peuvent être retournées lorsqu'elles
sont émoussées. Une fois que les deux côtés de la lame
ont été usés, il faut s'en débarrasser.

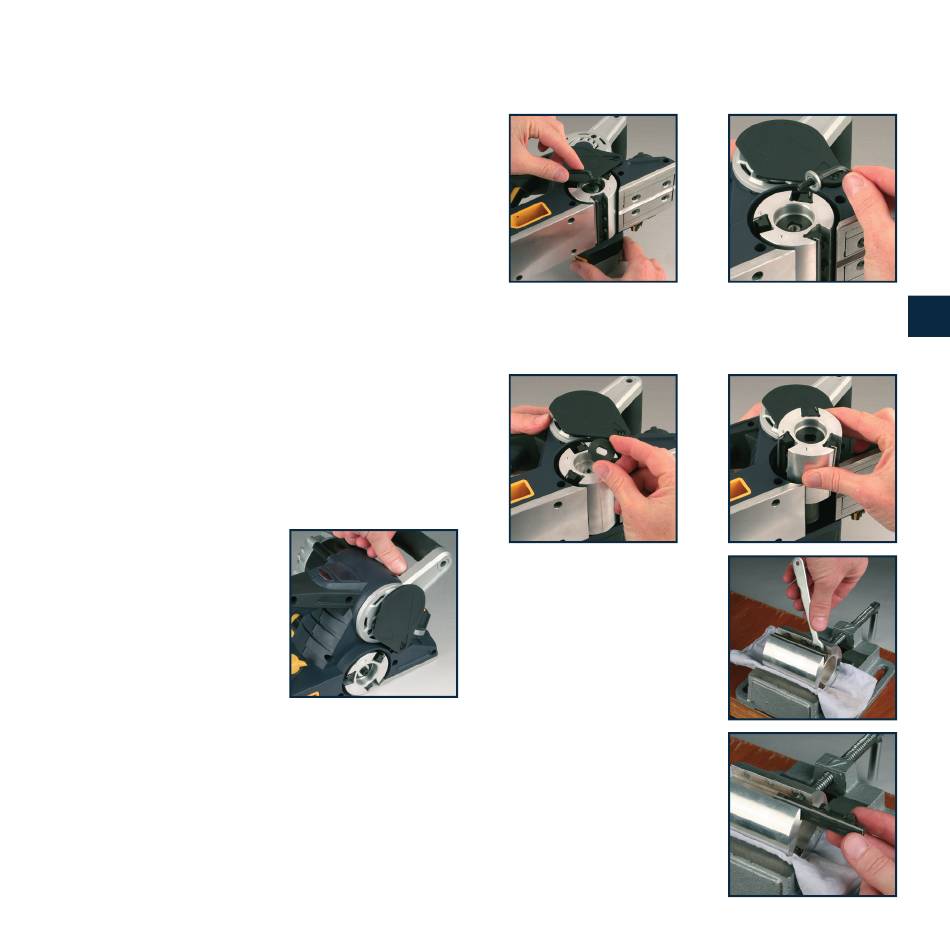

Dépose du cylindre de coupe du rabot
1. Mettez le rabot sur le côté de sorte que le moteur se
trouve vers le bas.
2. Soulevez le dispositif de sûreté
du tambour (22) (en appuyant
sur le levier) pour faire
apparaître la vis hexagonale
située sur le cylindre de coupe.
Insérez l'extrémité courte de la
clé BTR fournie dans la tête de
la vis hexagonale.
3. Appuyez sur le bouton de
verrouillage de l'arbre du tambour (21), et faites tourner
le cylindre de coupe jusqu'à ce qu'il soit en place.
Maintenez appuyé le bouton de déverrouillage jusqu'à ce
que le cylindre soit complètement retiré.
ATTENTION : les lames sont très affûtées. Faites attention
pendant leur manipulation.
Note : le cylindre de coupe possède deux positions de
blocage.
4. Desserrez et dévissez la vis hexagonale en faisant
tourner la clé BTR dans le sens contraire des aiguilles
d'une montre.
5. Après avoir enlevé la vis hexagonale, continuez d'enlever
les deux rondelles plates. Maintenant que le cylindre est
libre, continuez à l'extraire du carter du rabot en le tirant
vers vous. Vous pouvez ensuite enlever les lames.
Dépose des lames du rabot
électrique
1. Maintenez solidement le
tambour de coupe en le plaçant
dans un étau avec une lame
(9) tournée vers le haut pour
qu'elle soit accessible dans
l'étau.
Note : il est conseillé de placer
un rembourrage de protection
autour du tambour, tel qu'un
chiffon, lorsque vous le placez
dans l'étau.
2. A l'aide de la clé fournie (17),
desserrez les trois vis de
blocage. Enlevez la lame en la
