Austausch/Ausbau und Einsetzen der
Hobelmesser
VORSICHT: Vor Ein- oder Ausbau der Messertrommel
immer sicherstellen, dass das Werkzeug abgeschaltet und
von der Stromzufuhr getrennt wurde.
Ihr Hobel hat eine ausbaubare Messertrommel für schnellen
Trommelwechsel, wodurch Sie einen für Ihre Applikation
geeigneten Messersatz sicher einsetzen können. Der Hobel
kommt mit einem zusätzlichen Satz scharfer Messer.
Hinweis: Vor dem Einsetzen neuer Hobelmesser die
Messertrommel immer zunächst ganz ausbauen. Für
Ihre eigene Sicherheit wird nicht empfohlen, dass die
Hobelmesser entfernt werden, während die Messertrommel
noch im Hobel installiert ist.
VORSICHT: Vor Ein- oder Ausbau der Messer immer
sicherstellen, dass das Werkzeug abgeschaltet und von der
Stromzufuhr getrennt wurde. Ihr Hobel hat Umkehrmesser.
Die Messer können umgekehrt werden, wenn sie stumpf
sind. Wenn beide Messerseiten abgenutzt sind, dann sollten
die Messer entsorgt werden.
Ausbau der Messertrommel
1. Den Hobel auf die Seite legen, so dass der Motor nach
unten zeigt.

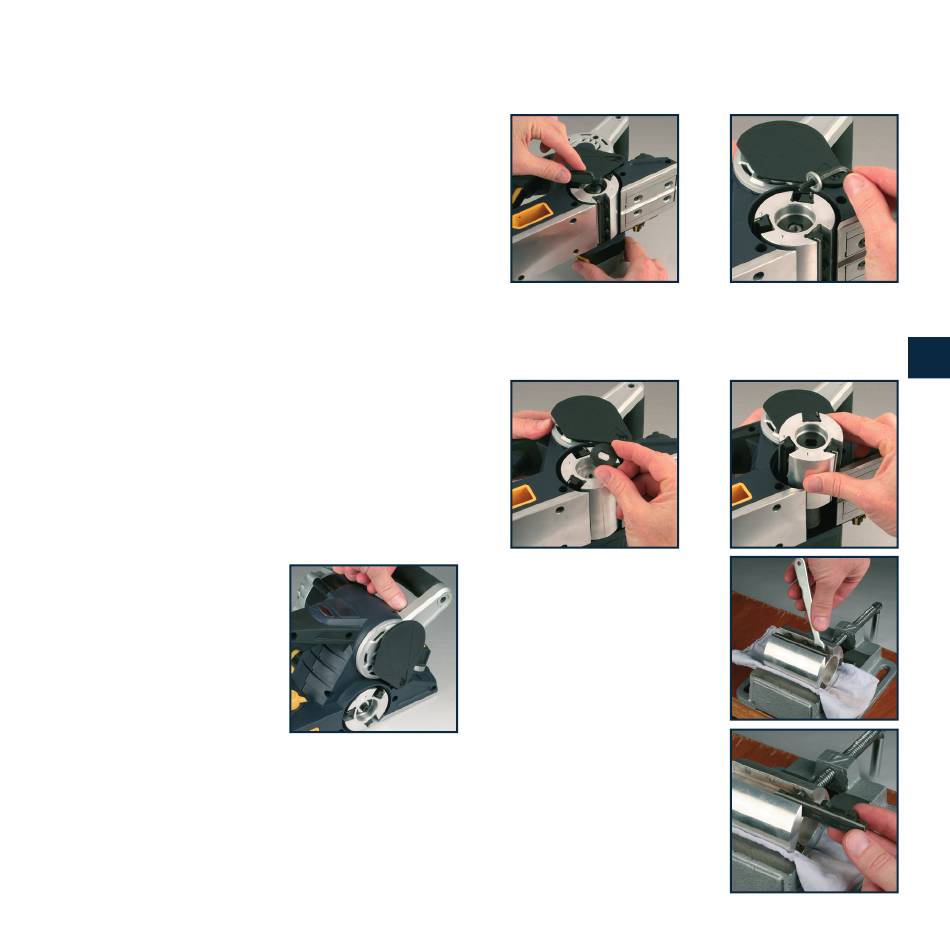

2. Die Trommelschutzvorrichtung
(22) (durch Drücken des
Hebels) anheben, so dass die
Sechskopfschraube an der
Messertrommel freiliegt. Das
kurze Ende des mitgelieferten
Innensechskantschlüssels in
die Kopfschraube stecken.
3. Die Verriegelungstaste der
Trommelspindel (21) drücken und die Messertrommel
rotieren, bis sie einrastet. Die Verriegelungstaste in der
Entriegelungsposition halten, bis die Trommel ganz
entfernt wurde.
VORSICHT. Die Messer sind sehr scharf. Bei Handhabung
der Messer vorsichtig sein.
Hinweis: Die Messertrommel hat zwei Aussperrpositionen.
4. Die Sechskopfschraube lockern und herausschrauben,
indem der Innensechskantschlüssel gegen den
Uhrzeigersinn gedreht wird.
5. Wenn die Sechskopfschraube entfernt ist, die beiden
flachen Unterlegscheiben entfernen. Wenn die Trommel
jetzt frei ist, diese aus dem Hobel nehmen, indem Sie
diese gegen sich ziehen. Danach die Messer entfernen.
Ausbau der Hobelmesser
1. Die Messertrommel
absichern, indem sie in
einen Schraubstock gegeben
wird, wobei ein Messer (9)
zugänglich sein und im
Schraubstock nach oben
zeigen sollte.
Hinweis: Es wird empfohlen, dass
die Trommel beim Einlegen in den
Schraubstock mit einem Polster,
z.B. einem Tuch, umgeben.
2. Mit Hilfe des mitgelieferten
Schraubschlüssels (17) die drei
Klemmschrauben lösen. Das
Hobelmesser aus dem Schlitz
55
D
