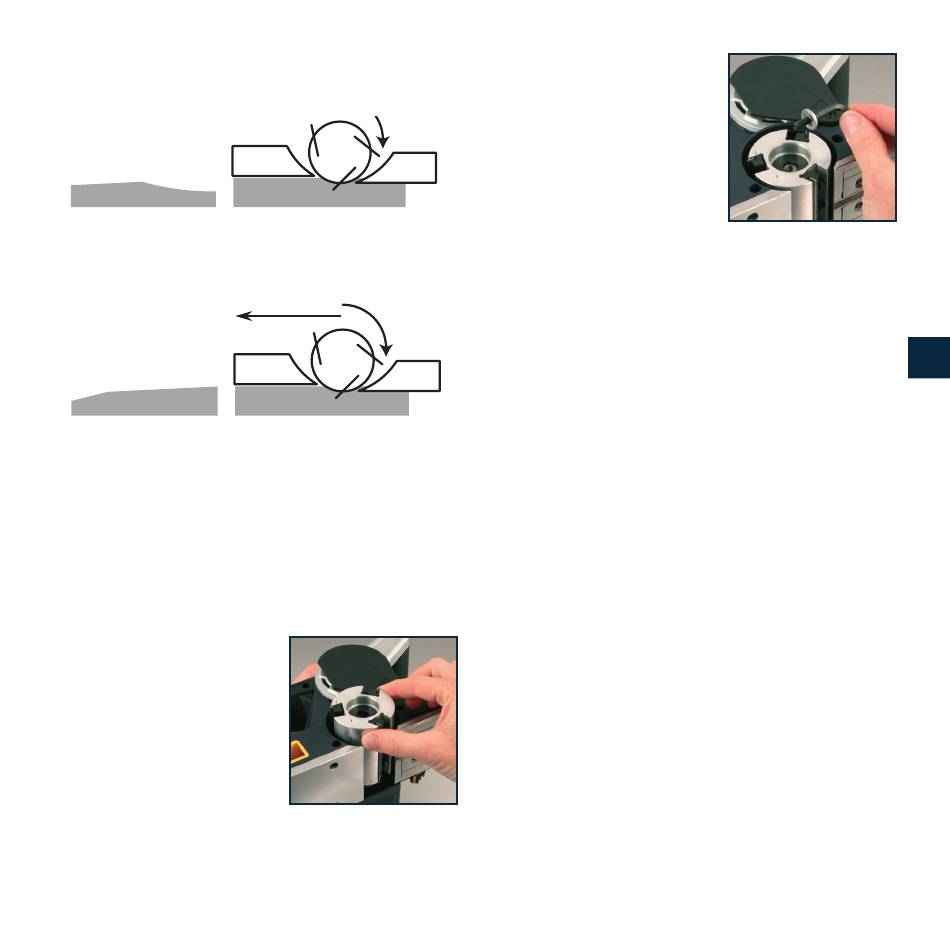

• Kerben in der Oberfläche – dadurch verursacht, dass
die Kante eines oder aller Messer nicht parallel zur
hinteren Basislinie ist.
• Furchenbildung am Anfang – dadurch verursacht, dass
die Kante eines oder aller Messer hinsichtlich der hinteren
Basislinie nicht genügend herausragt.
• Furchenbildung am Ende – dadurch verursacht, dass
die Kante eines oder aller Messer hinsichtlich der hinteren
Basislinie zu weit herausragt.
(A) Vordere Basis (bewegliche Hobelsohle)
(B) Hintere Basis (nicht bewegliche Hobelsohle)
Wiedereinbau der Messertrommel
1. Den Hobel auf die Seite legen.
2. Die Trommelschutzvorrichtung anheben.
3. Die Hobeltrommel in das
Gehäuse schieben. Und
die Messertrommel auf die
Spindel ausrichten.
4. Die Verriegelungstaste der
Trommelspindel (21) drücken
und die Trommel (10)
rotieren, bis sie einrastet. Die
Verriegelungstaste gedrückt
halten, bis die neue Trommel gut abgesichert ist.
Hinweis: Die Messertrommel hat zwei Aussperrpositionen.
5. Die große Unterlegscheibe wieder einsetzen und ihre
(a)
(b)
(a)
(b)
(a)
(b)
(a)
(b)
Position so anpassen, dass
das Spindelende durch die
Mitte führt. Jetzt die kleinere
Unterlegscheibe gefolgt von
der Sechskopfschraube
einsetzen.
WARNHINWEIS: Wenn die
größere Unterlegscheibe nicht
richtig ausgerichtet ist, dann kann
die Trommel nicht gut abgesichert werden.
6. Die Sechskopfschraube mit der Hand im Uhrzeigersinn
eindrehen, um die Lücke zwischen den Unterlegscheiben
und Sechskopfschraube zu schließen.
7. Wenn die Schraube mit der Hand festgezogen wurde,
diese mit Hilfe des Innensechskantschlüssels (25) weiter
festziehen, bis die Trommel abgesichert ist.
8. Die Spindelverriegelung freigeben und die
Trommelschutzvorrichtung schließen.
Sie können jetzt mit dem Werkzeug weiter arbeiten.
Hinweis: Die Messer müssen korrekt eingestellt sein, da
sonst das Werkstück rau und ungleichmäßig wird. Die
Messer müssen so eingesetzt sein, dass die Schnittkante
absolut eben, d.h. parallel zur Oberfläche der hinteren Basis
ist. Wir verweisen vor dem Hobeln auf den Abschnitt über
korrekte Messereinstellung, wenn neue Hobelmesser oder
eine neue Messertrommelkonfiguration eingesetzt werden.
Ausbau der Messertrommel und Einbau einer
Schleiftrommel
Hinweis: Schleiftrommel wird separat verkauft.
Ihr Hobel hat eine ausbaubare Messertrommel zwecks
Installation einer Schleiftrommel, wodurch Sie den Hobel
problemlos durch Befolgung der nachfolgenden Anweisung
in einen Trommelschleifer konvertieren können:
Hinweis: Je nachdem, welche Körnung für die Schleiftrommel
gewählt wurde, kann das Elektrowerkzeug zum Schleifen von
Holz, Metall, Kunststoff und ähnlichen Materialien verwendet
werden. Sie wird hauptsächlich zum schnellen Abtrag
großer Materialschichten verwendet. Verwenden Sie diese
Schleifmaschine nicht für Stahl oder Magnesium.
